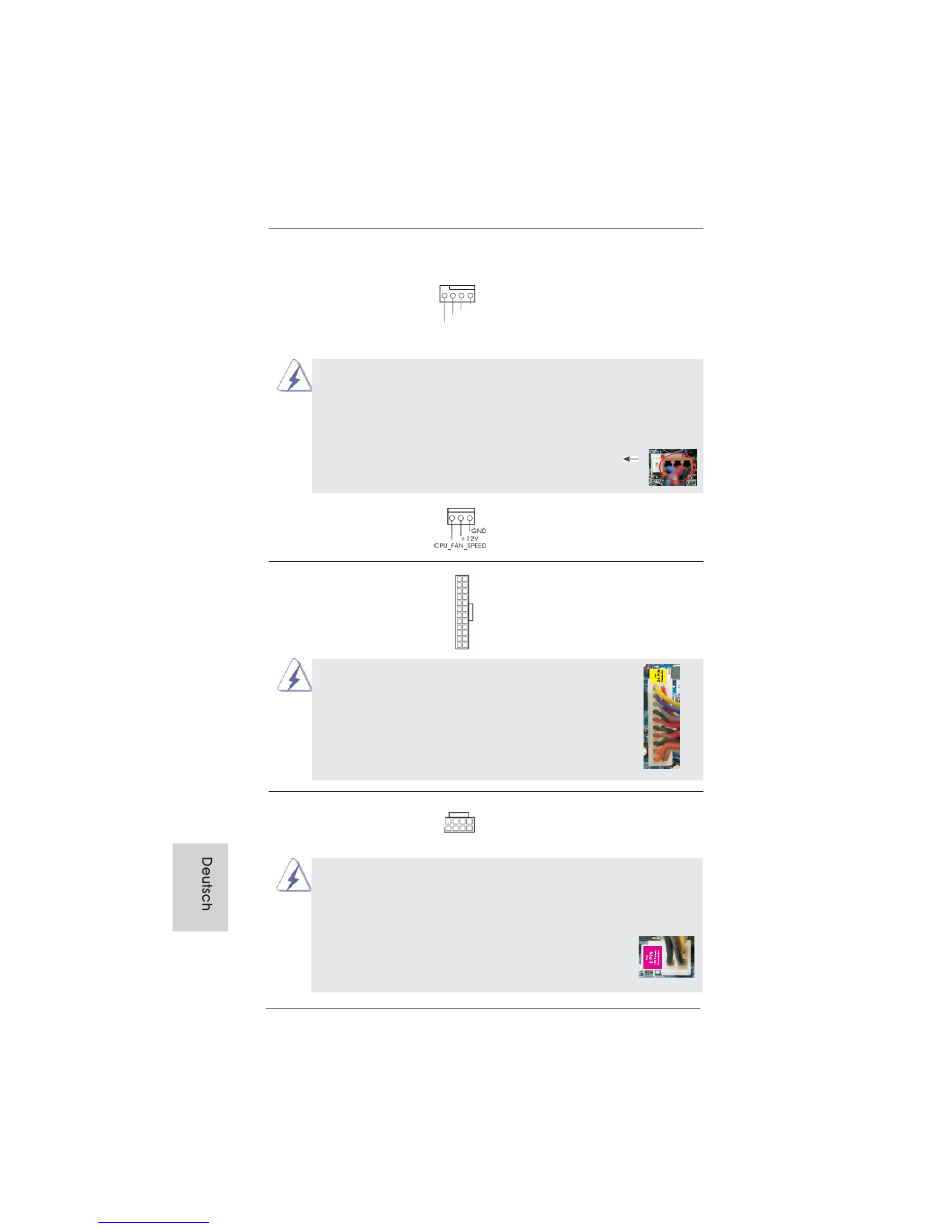

CPU-Lüfteranschluss
(4-pin CPU_FAN1)
(siehe S.2 - No. 4)
Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss
(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss
angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn
Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses
Motherboards anschließen möchten, verbinden Sie ihn bitte mit den
Pins 1 – 3.
(3-pin CPU_FAN2)
(sieche S.2 - No. 5)
ATX-Netz-Header
(24-pin ATXPWR1)
(siehe S.2 - No. 14)
Obwohl dieses Motherboard einen 24-pol. ATX-
Stromanschluss bietet, kann es auch mit einem
modifi zierten traditionellen 20-pol. ATX-Netzteil
verwendet werden. Um ein 20-pol. ATX-Netzteil zu
verwenden, stecken Sie den Stecker mit Pin 1 und
Pin 13 ein.
ATX 12V Anschluss
(8-pin ATX12V1)
(siehe S.2 - No. 2)
Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung
stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V
Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu
verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem
Pin 1 und Pin 5 ein.
70
ASRock Z77 OC Formula Motherboard
manuals search engine
Verbinden Sie das CPU -
4 3 2 1
Lüfterkabel mit diesem
Anschluss und passen Sie den
GND
+12V
CPU_FAN_SPEED
schwarzen Draht dem
FAN_SPEED_CONTROL
Erdungsstift an.
Pins 1–3 anschließen
Lüfter mit dreipoligem Anschluss installieren
Verbinden Sie die ATX-
12
24
Stromversorgung mit diesem
Header.
1
13
Installation eines 20-pol. ATX-Netzteils
Bitte schließen Sie an diesen
8
5
Anschluss die ATX 12V
4
1
Stromversorgung an.
Installation der 4-Pin ATX 12V Energieversorgung
12
24
24
1
13
13
8
5
4
1
