前面パネルのデザインはシャーシによって異なります。前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ
LED、スピーカーなどから構成されています。シャーシの前面パネルモジュー
ルをこのヘッダに接続する際は、ワイヤとピンの割り当てが正しく対応してい
ることを確認してください。

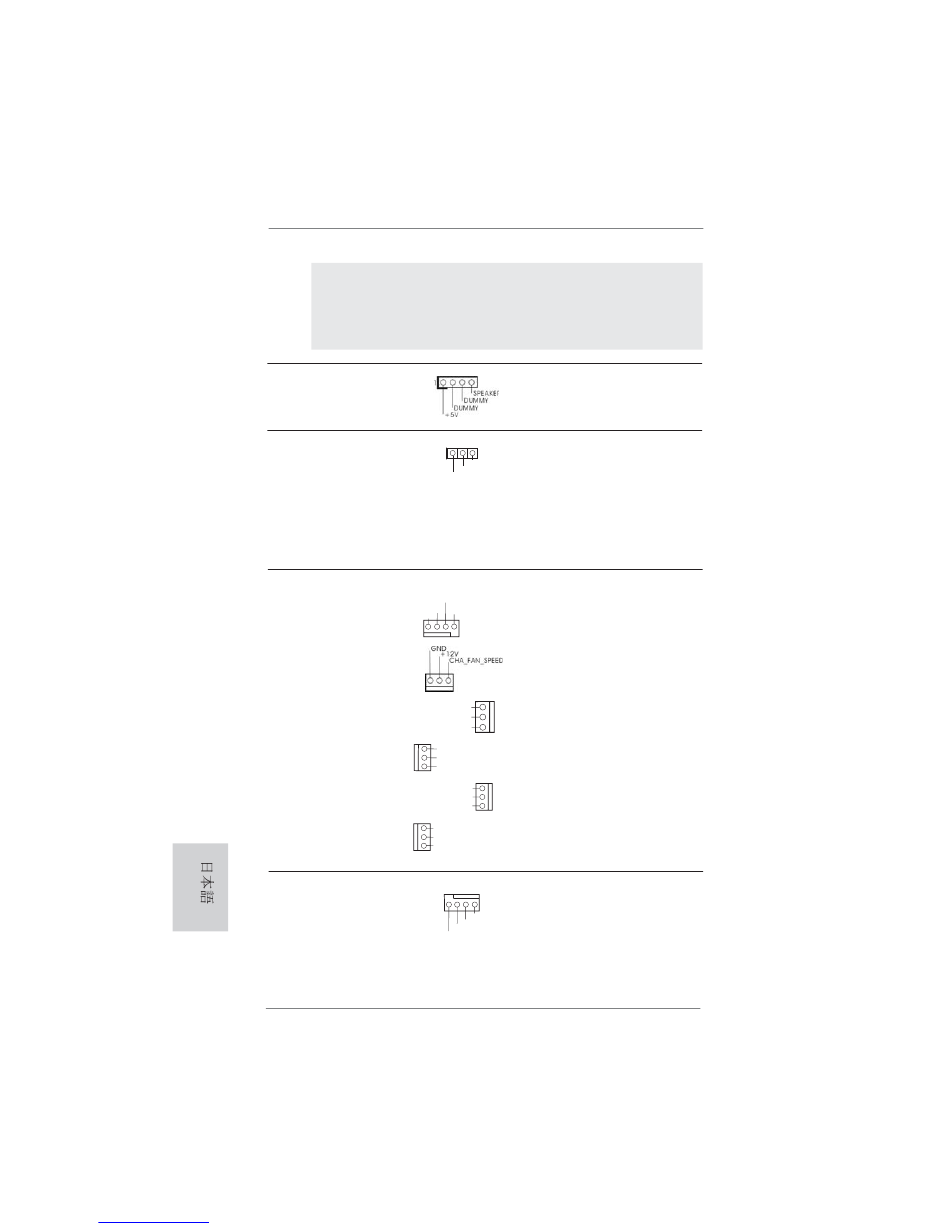

シャーシスピーカーヘッダ
(4 ピン SPEAKER1)
ページ 2, アイテム 23 を参照
電源 LED ヘッダー
(3 ピン PLED1)
ページ 2, アイテム 24 を参照
シャーシ、電源および MOS ファンコネクタ
(4 ピン CHA_FAN1)
ページ 2, アイテム 37 を参照
(3 ピン CHA_FAN2)
ページ 2, アイテム 33 を参照
(3 ピン CHA_FAN3)
ページ 2, アイテム 17 を参照
(3 ピン CHA_FAN4)
ページ 2, アイテム 49 を参照
(3 ピン PWR_FAN1)
ページ 2, アイテム 16 を参照
(3 ピン MOS_FAN1)
ページ 2, アイテム 50 を参照
CPU ファンコネクタ
(4 ピン CPU_FAN1)
ページ 2, アイテム 4 を参照
216
ASRock Z77 OC Formula Motherboard
manuals search engine
シャーシのスピーカーとこのヘッダを接
続してください。
シャーシ電源 LED をこのヘッダーに接
1
続し、システム電源ステータスを示す
PLED-
PLED+
ようにしてください。LED はシステムが
PLED+
動作中の際にオンになります。S1/S3
ステータスでは LED は点滅し続けま
す。S4 ステータス、または S5 ステー
タス ( 電源オフ ) の場合、LED は消灯
します。
ファンケーブルをファンコネクタに接続
し、黒いワイヤをアースピンに合わせて
CHA_FAN_SPEED
+12V
FAN_SPEED_CONTROL
ください。
GND
CHA_FAN_SPEED
+12V
GND
GND
+12V
CHA_FAN_SPEED
PWR_FAN_SPEED
+12V
GND
GND
+12V
MOS_FAN_SPEED
このコネクタには CPU ファケーブルを
4 3 2 1
接続します。黒いコードはアースピンに
接続してください。
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
