Inhaltszusammenfassung für probst GR-150
- Seite 1 GR-150 Betriebsanleitung 51000066 Original Betriebsanleitung...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach. Für Länder außerhalb der EU / EFTA erstellen wir Ihnen gerne ein Angebot für eine Betriebsanleitung in Landessprache, falls die Übersetzung nicht durch den Händler/Importeur organisiert werden kann.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Sicherheit ..............................3 Sicherheitshinweise .......................... 3 Sicherheitskennzeichnung ....................... 3 Definition Fachpersonal/ Sachkundiger ................... 3 Persönliche Sicherheitsmaßnahmen ....................4 Schutzausrüstung ..........................4 Unfallschutz ............................4 Funktions- und Sichtprüfung ......................4 1.7.1 Mechanik ............................4 Allgemeines ............................5 Bestimmungsgemäßer Einsatz ......................5 Technische Daten .......................... -
Seite 4: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Seite 5: Persönliche Sicherheitsmaßnahmen
Sicherheit Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 6: Allgemeines

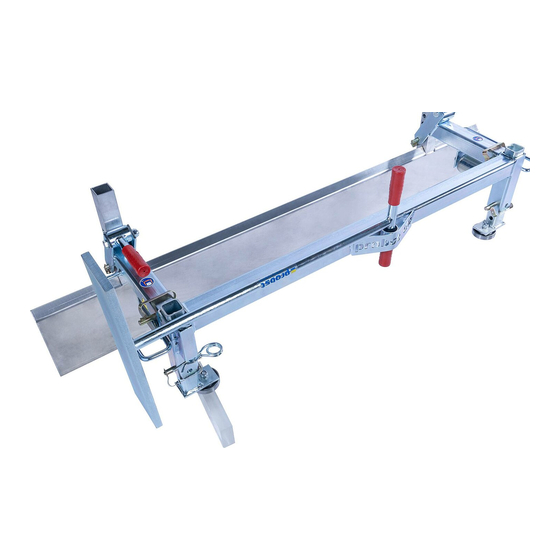

Beim Einbau von Bordsteinen ist nach DIN18318 zwingend eine geschalte Rückenstütze vorgeschrieben. Das Gerät Gleitschalung Rückenstütze GR-150 ist auf alle gängigen Bordsteinabmessungen einstellbar. Kugelgelagerte Rollen erlauben das Verschieben des Gerätes GR 150 mit wenig Kraftaufwand. Über 2 Exzenterhebel lässt sich das Schalblech lösen und wieder in Schalstellung bringen. -
Seite 7: Einstellung Und Bedienung
Einstellung und Bedienung Einstellungen Stampfer Feststellbremse Aufsetzrollen Bedienbügel Aufsetzrollen • Das Gerät GR-150 auf Bordstein aufsetzen. • Die entsprechenden Federstecker (1) am Gerät GR150 entfernen und Rollenhöhe auf die Bordsteinabmessungen einstellen. • Federstecker (1) am Gerät wieder einstecken u. sichern. -
Seite 8: Bedienung
Einstellung und Bedienung Bedienung Feststellbremse Feststellbremse Feststellbremse in senkrechter Position zum Feststellbremse in waagrechter Position zum Verschieben des Gerätes GR150 auf dem Befüllen der Rückstütze mit Beton. Bordstein 51000066 7 / 11... - Seite 9 Einstellung und Bedienung • Beton mit Schaufel zwischen Bordstein und → Rückenstütze einfüllen Schaufel • Beton mit Stampfer verdichten und dann erst wieder Beton auffüllen (u. wieder verdichten bis Betonfüllhöhe erreicht ist). → • Dann Feststellbremse lösen, Gerät GR150 durch Schieben an den Bedienbügeln entsprechend auf dem Bordstein verschieben und Gerät GR150 durch Feststellbremse wieder arretieren.
-
Seite 10: Zubehör Koppelstange (Ks-Gr 150)
Einstellung und Bedienung 3.2.1 Zubehör Koppelstange (KS-GR 150) Koppelstange für Rückenstütze KS-GR 150 (41000241). Mit dieser Koppelstange (2) lassen sich zwei oder mehr Rückenstützen (3) zusammenkoppeln und damit abschalen. Beton Bordstein 51000066 9 / 11... -
Seite 11: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden; ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! 4.1.1 Mechanik WARTUNGSFRIST... -
Seite 12: Reparaturen
Recyclen vorbereitet werden. Entsprechend vorhandene Einzelkomponenten (wie Metalle, Kunststoffe, Flüssigkeiten, Batterien/Akkus etc.) müssen gemäß den national/ länderspezifisch geltenden Gesetzen und Entsorgungsvorschriften entsorgt/recycelt werden! Das Produkt darf nicht im Hausmüll entsorgt werden! Probst GmbH Gottlieb-Daimler-Straße 6 71729 Erdmannhausen, Germany info@probst-handling.de www.probst-handling.com 51000066 11 / 11... - Seite 13 (durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden. per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
- Seite 14 41000228 41000324 siehe separate Liste see separate list © all rights reserved conform to ISO 16016 Datum Name Benennung Gleitschalung Rückenstütze GR-150 Erst. 2.10.2008 Perumal.Hurth Gepr. 15.12.2016 R.Wolff Artikelnummer/Zeichnungsnummer Blatt E51000066 Zust. Urspr. Ers. f. Ers. d.
- Seite 15 20100016 42710050 © all rights reserved conform to ISO 16016 41000231 Datum Name Benennung Hauptträger Vormontiert siehe separate Liste Erst. 15.12.2016 R.Wolff see separate list Gepr. 16.12.2016 I.Krasnikov Gleitschalung Rückenstütze GR-150 Artikelnummer/Zeichnungsnummer Blatt E41000324 Zust. Urspr. Ers. f. Ers. d.
- Seite 16 41000242 20100016 20450006 33250025 21350012 33250025 20000020 © all rights reserved conform to ISO 16016 Datum Name Benennung Gegenlager verz. GR 150 Erst. 6.10.2008 Perumal.Hurth Gepr. 16.12.2016 I.Krasnikov Artikelnummer/Zeichnungsnummer Blatt E41000231 Zust. Urspr. Ers. f. Ers. d.
- Seite 17 A51000066 GR-150 29040221 29040221 Auf beiden Seiten/ Auf beiden Seiten/ on both sides on both sides 29040367 29040972 29040665 29040227 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 11.09.2018 / Simon, Swen 15.09.2022 / Simon, Swen Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
