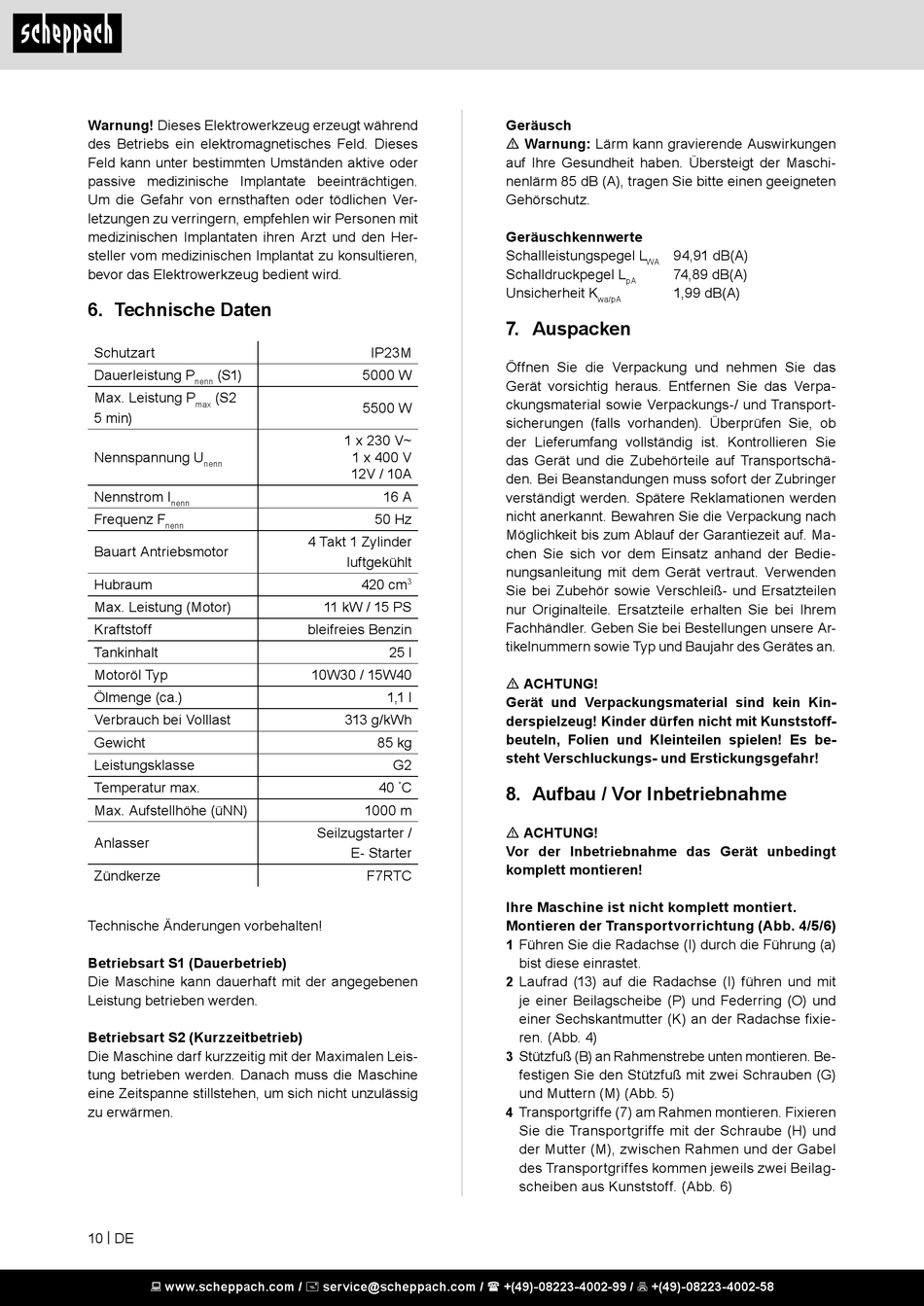

Warnung! Dieses Elektrowerkzeug erzeugt während
des Betriebs ein elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktive oder
passive medizinische Implantate beeinträchtigen.
Um die Gefahr von ernsthaften oder tödlichen Ver-
letzungen zu verringern, empfehlen wir Personen mit
medizinischen Implantaten ihren Arzt und den Her-
steller vom medizinischen Implantat zu konsultieren,
bevor das Elektrowerkzeug bedient wird.

6. Technische Daten

Schutzart
Dauerleistung P (S1)
nenn
Max. Leistung P (S2
max
5 min)
Nennspannung U
nenn
Nennstrom I
nenn
Frequenz F
nenn
Bauart Antriebsmotor
Hubraum
Max. Leistung (Motor)
Kraftstoff
Tankinhalt
Motoröl Typ
Ölmenge (ca.)
Verbrauch bei Volllast
Gewicht
Leistungsklasse
Temperatur max.
Max. Aufstellhöhe (üNN)
Anlasser
Zündkerze
Technische Änderungen vorbehalten!
Betriebsart S1 (Dauerbetrieb)
Die Maschine kann dauerhaft mit der angegebenen
Leistung betrieben werden.
Betriebsart S2 (Kurzzeitbetrieb)
Die Maschine darf kurzzeitig mit der Maximalen Leis-
tung betrieben werden. Danach muss die Maschine
eine Zeitspanne stillstehen, um sich nicht unzulässig
zu erwärmen.
10 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
IP23M
5000 W
5500 W
1 x 230 V~
1 x 400 V
12V / 10A
16 A
50 Hz
4 Takt 1 Zylinder
luftgekühlt
420 cm
3
11 kW / 15 PS
bleifreies Benzin
25 l
10W30 / 15W40
1,1 l
313 g/kWh
85 kg
G2
40 C
°
1000 m
Seilzugstarter /
E- Starter
F7RTC
Geräusch
m Warnung: Lärm kann gravierende Auswirkungen
auf Ihre Gesundheit haben. Übersteigt der Maschi-
nenlärm 85 dB (A), tragen Sie bitte einen geeigneten
Gehörschutz.
Geräuschkennwerte
Schallleistungspegel L 94,91 dB(A)
WA
Schalldruckpegel L 74,89 dB(A)
pA
Unsicherheit K 1,99 dB(A)
wa/pA

7. Auspacken

Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus. Entfernen Sie das Verpa-
ckungsmaterial sowie Verpackungs-/ und Transport-
sicherungen (falls vorhanden). Überprüfen Sie, ob
der Lieferumfang vollständig ist. Kontrollieren Sie
das Gerät und die Zubehörteile auf Transportschä-
den. Bei Beanstandungen muss sofort der Zubringer
verständigt werden. Spätere Reklamationen werden
nicht anerkannt. Bewahren Sie die Verpackung nach
Möglichkeit bis zum Ablauf der Garantiezeit auf. Ma-
chen Sie sich vor dem Einsatz anhand der Bedie-
nungsanleitung mit dem Gerät vertraut. Verwenden
Sie bei Zubehör sowie Verschleiß- und Ersatzteilen
nur Originalteile. Ersatzteile erhalten Sie bei Ihrem
Fachhändler. Geben Sie bei Bestellungen unsere Ar-
tikelnummern sowie Typ und Baujahr des Gerätes an.
m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es be-
steht Verschluckungs- und Erstickungsgefahr!

8. Aufbau / Vor Inbetriebnahme

m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Ihre Maschine ist nicht komplett montiert.
Montieren der Transportvorrichtung (Abb. 4/5/6)
1 Führen Sie die Radachse (I) durch die Führung (a)
bist diese einrastet.
Laufrad (13) auf die Radachse (I) führen und mit
2
je einer Beilagscheibe (P) und Federring (O) und
einer Sechskantmutter (K) an der Radachse fixie-
ren. (Abb. 4)
3 Stützfuß (B) an Rahmenstrebe unten montieren. Be-
festigen Sie den Stützfuß mit zwei Schrauben (G)
und Muttern (M) (Abb. 5)
Transportgriffe (7) am Rahmen montieren. Fixieren
4
Sie die Transportgriffe mit der Schraube (H) und
der Mutter (M), zwischen Rahmen und der Gabel
des Transportgriffes kommen jeweils zwei Beilag-
scheiben aus Kunststoff. (Abb. 6)
