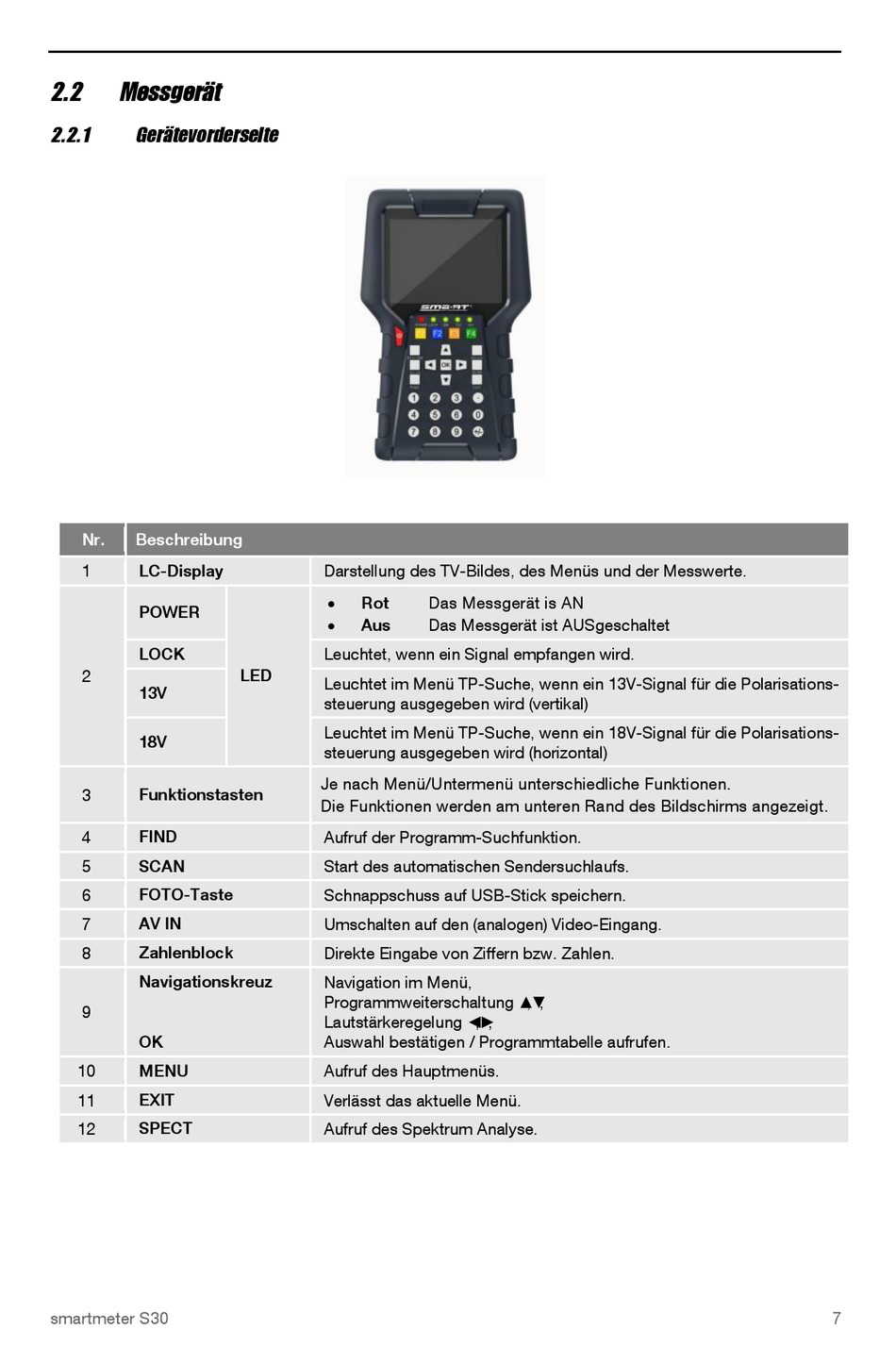

2.2 Messgerät
2.2.1 Gerätevorderseite
Nr. Beschreibung
1 LC-Display
POWER
LOCK
2
13V
18V
3 Funktionstasten
4 FIND
5 SCAN
FOTO-Taste
6
7 AV IN
8 Zahlenblock
Navigationskreuz
9
OK
MENU
10
EXIT
11
12 SPECT
smartmeter S30
Darstellung des TV-Bildes, des Menüs und der Messwerte.

Rot

Aus
Leuchtet, wenn ein Signal empfangen wird.
LED
Leuchtet im Menü TP-Suche, wenn ein 13V-Signal für die Polarisations-
steuerung ausgegeben wird (vertikal)
Leuchtet im Menü TP-Suche, wenn ein 18V-Signal für die Polarisations-
steuerung ausgegeben wird (horizontal)
Je nach Menü/Untermenü unterschiedliche Funktionen.
Die Funktionen werden am unteren Rand des Bildschirms angezeigt.
Aufruf der Programm-Suchfunktion.
Start des automatischen Sendersuchlaufs.
Schnappschuss auf USB-Stick speichern.
Umschalten auf den (analogen) Video-Eingang.
Direkte Eingabe von Ziffern bzw. Zahlen.
Navigation im Menü,
Programmweiterschaltung ▲ ,▼ ,
Lautstärkeregelung ◄ ,► ,
Auswahl bestätigen / Programmtabelle aufrufen.
Aufruf des Hauptmenüs.
Verlässt das aktuelle Menü.
Aufruf des Spektrum Analyse.
Das Messgerät is AN
Das Messgerät ist AUSgeschaltet
