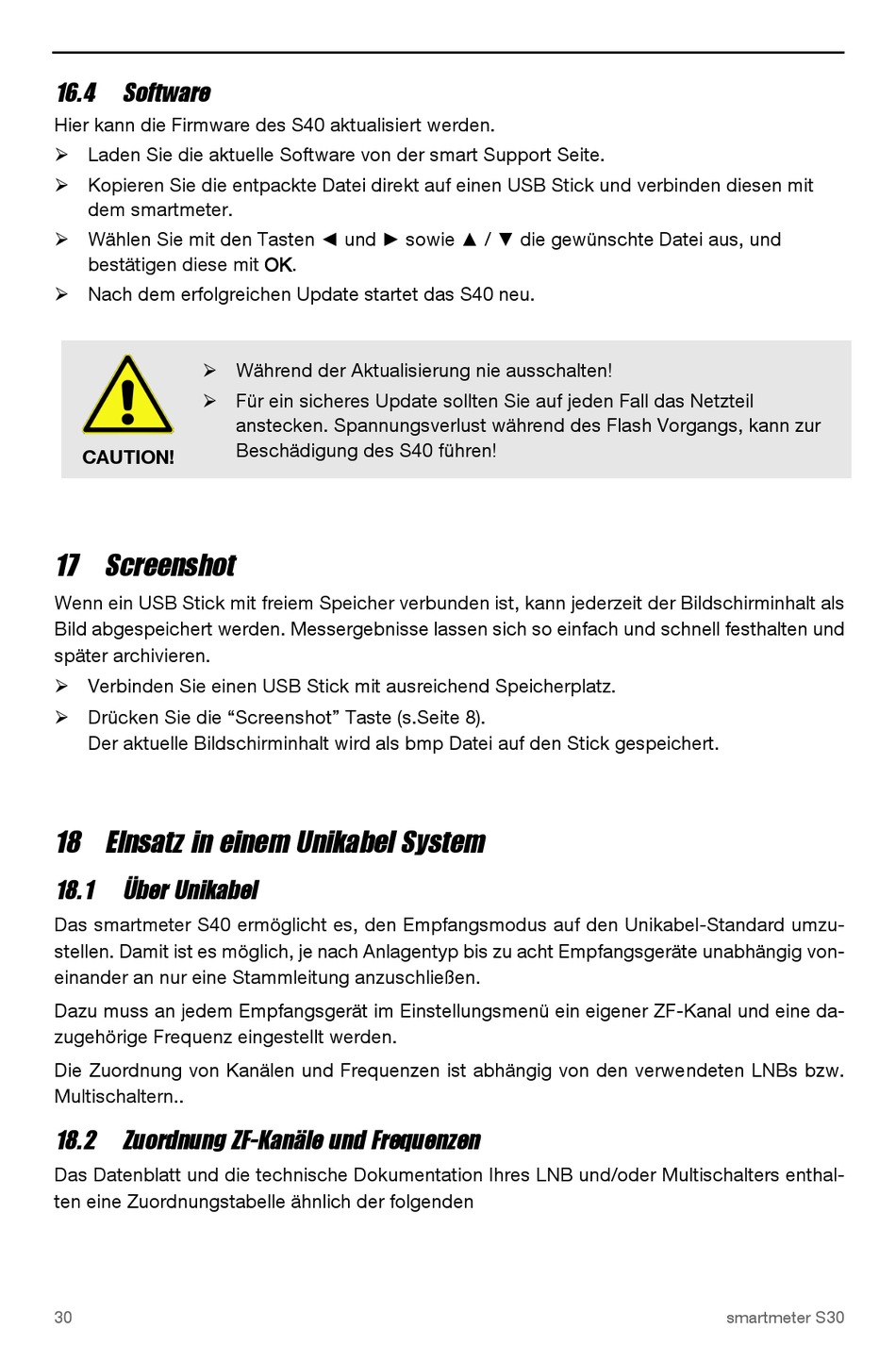

16.4 Software

Hier kann die Firmware des S40 aktualisiert werden.
 Laden Sie die aktuelle Software von der smart Support Seite.
 Kopieren Sie die entpackte Datei direkt auf einen USB Stick und verbinden diesen mit
dem smartmeter.
 Wählen Sie mit den Tasten ◄ und ► sowie ▲ / ▼ die gewünschte Datei aus, und
bestätigen diese mit OK.
 Nach dem erfolgreichen Update startet das S40 neu.
 Während der Aktualisierung nie ausschalten!
 Für ein sicheres Update sollten Sie auf jeden Fall das Netzteil
CAUTION!

17 Screenshot

Wenn ein USB Stick mit freiem Speicher verbunden ist, kann jederzeit der Bildschirminhalt als
Bild abgespeichert werden. Messergebnisse lassen sich so einfach und schnell festhalten und
später archivieren.
 Verbinden Sie einen USB Stick mit ausreichend Speicherplatz.
 Drücken Sie die "Screenshot" Taste (s.Seite 8).
Der aktuelle Bildschirminhalt wird als bmp Datei auf den Stick gespeichert.

18 EInsatz in einem Unikabel System

18.1 Über Unikabel
Das smartmeter S40 ermöglicht es, den Empfangsmodus auf den Unikabel-Standard umzu-
stellen. Damit ist es möglich, je nach Anlagentyp bis zu acht Empfangsgeräte unabhängig von-
einander an nur eine Stammleitung anzuschließen.
Dazu muss an jedem Empfangsgerät im Einstellungsmenü ein eigener ZF-Kanal und eine da-
zugehörige Frequenz eingestellt werden.
Die Zuordnung von Kanälen und Frequenzen ist abhängig von den verwendeten LNBs bzw.
Multischaltern..
18.2 Zuordnung ZF-Kanäle und Frequenzen
Das Datenblatt und die technische Dokumentation Ihres LNB und/oder Multischalters enthal-
ten eine Zuordnungstabelle ähnlich der folgenden
30
anstecken. Spannungsverlust während des Flash Vorgangs, kann zur
Beschädigung des S40 führen!
smartmeter S30
