2.2 Messgerät

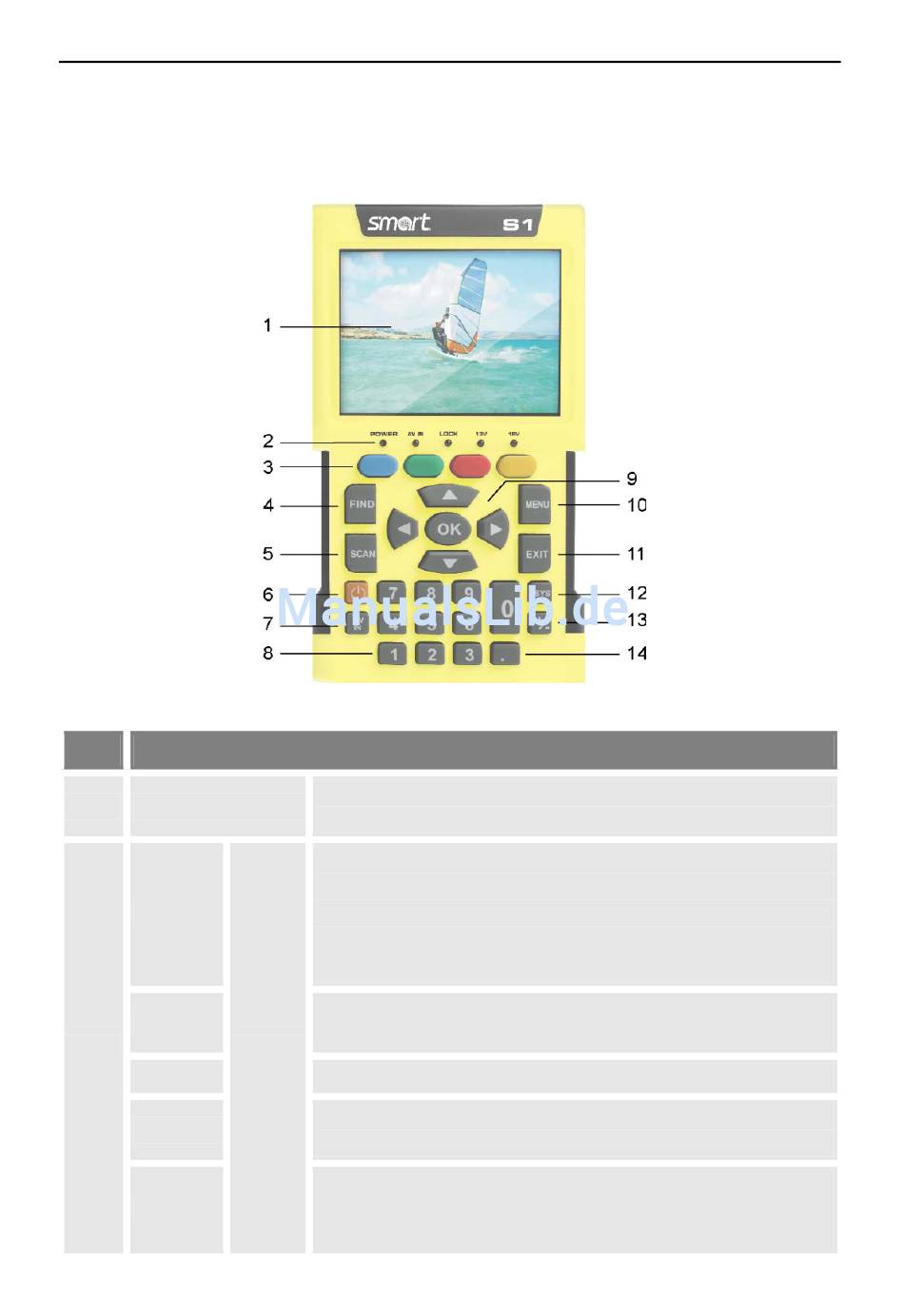

2.2.1 Gerätevorderseite
Nr. Beschreibung
1 LC-Display
POWER
AV IN
2
LOCK
13V
18V
smartmeter S1
Darstellung des TV-Bildes, des Menüs und der Mess-
werte.
Leuchtet grün, wenn das Messgerät eingeschaltet ist.
Aufladen des Akkus:
•
Leuchtet rot, solange der Akku aufgeladen wird.
•
Leuchtet grün, wenn der Akku voll ist.
Leuchtet, wenn auf den (analogen) Video-Eingang um-
geschaltet wurde.
LED
Leuchtet, wenn ein Signal empfangen wird.
Leuchtet im Menü TP-Suche, wenn ein 13V-Signal für
die Polarisationssteuerung ausgegeben wird (vertikal).
Leuchtet im Menü TP-Suche, wenn ein 18V-Signal für
die Polarisationssteuerung ausgegeben wird (horizon-
tal).
Produktbeschreibung
