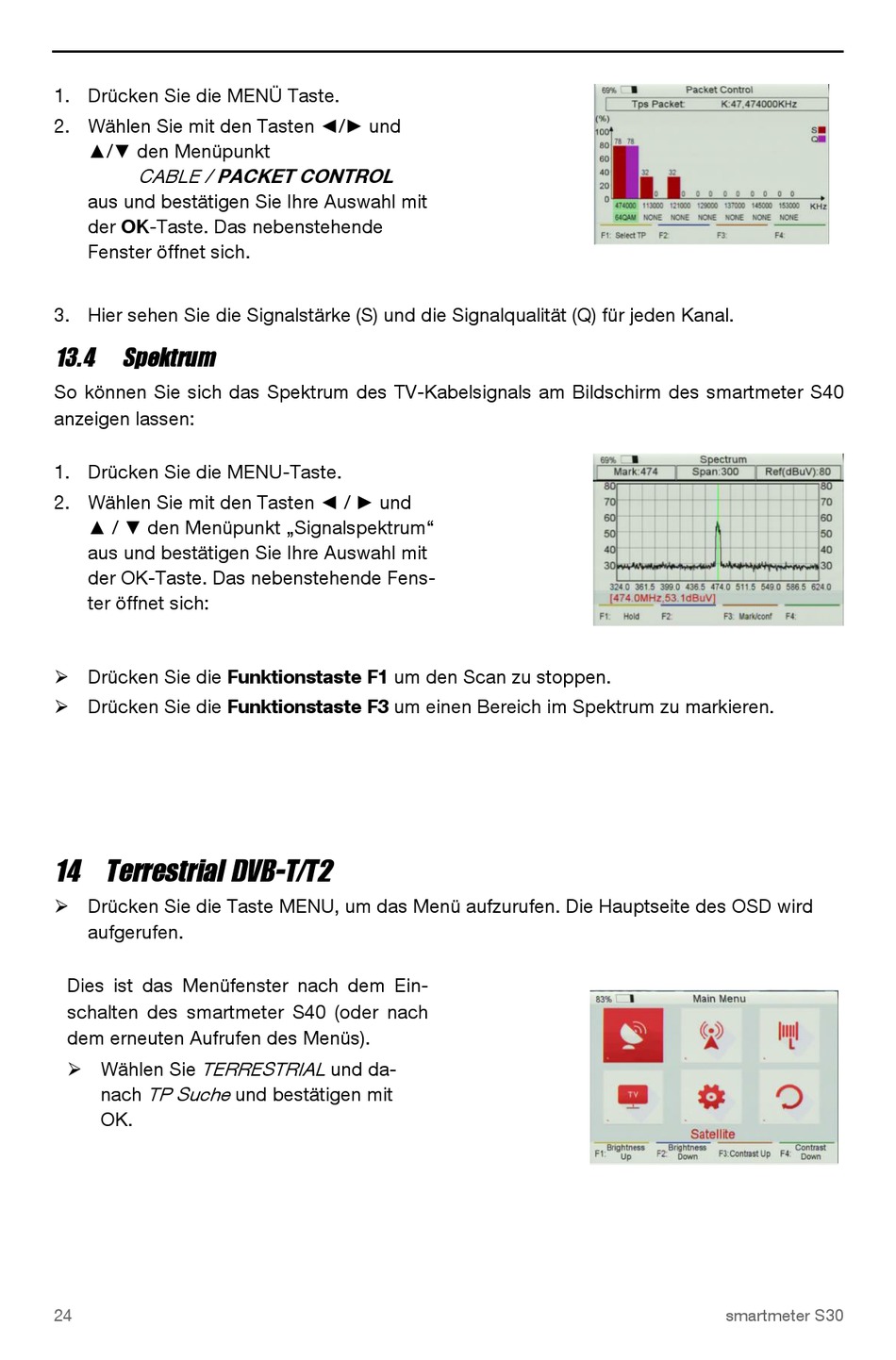

Spektrum; Terrestrial Dvb-T/T2 - SMART Smartmeter S40 Bedienungsanleitung

1. Drücken Sie die MENÜ Taste.
2. Wählen Sie mit den Tasten ◄/► und
▲/▼ den Menüpunkt
CABLE / PACKET CONTROL
aus und bestätigen Sie Ihre Auswahl mit
der OK-Taste. Das nebenstehende
Fenster öffnet sich.
3. Hier sehen Sie die Signalstärke (S) und die Signalqualität (Q) für jeden Kanal.

13.4 Spektrum

So können Sie sich das Spektrum des TV-Kabelsignals am Bildschirm des smartmeter S40
anzeigen lassen:
1. Drücken Sie die MENU-Taste.
2. Wählen Sie mit den Tasten ◄ / ► und
▲ / ▼ den Menüpunkt „Signalspektrum"
aus und bestätigen Sie Ihre Auswahl mit
der OK-Taste. Das nebenstehende Fens-
ter öffnet sich:
 Drücken Sie die Funktionstaste F1 um den Scan zu stoppen.
 Drücken Sie die Funktionstaste F3 um einen Bereich im Spektrum zu markieren.

14 Terrestrial DVB-T/T2

 Drücken Sie die Taste MENU, um das Menü aufzurufen. Die Hauptseite des OSD wird
aufgerufen.
Dies ist das Menüfenster nach dem Ein-
schalten des smartmeter S40 (oder nach
dem erneuten Aufrufen des Menüs).
 Wählen Sie
TERRESTRIAL
TP Suche
nach
OK.
24
und da-
und bestätigen mit
smartmeter S30
