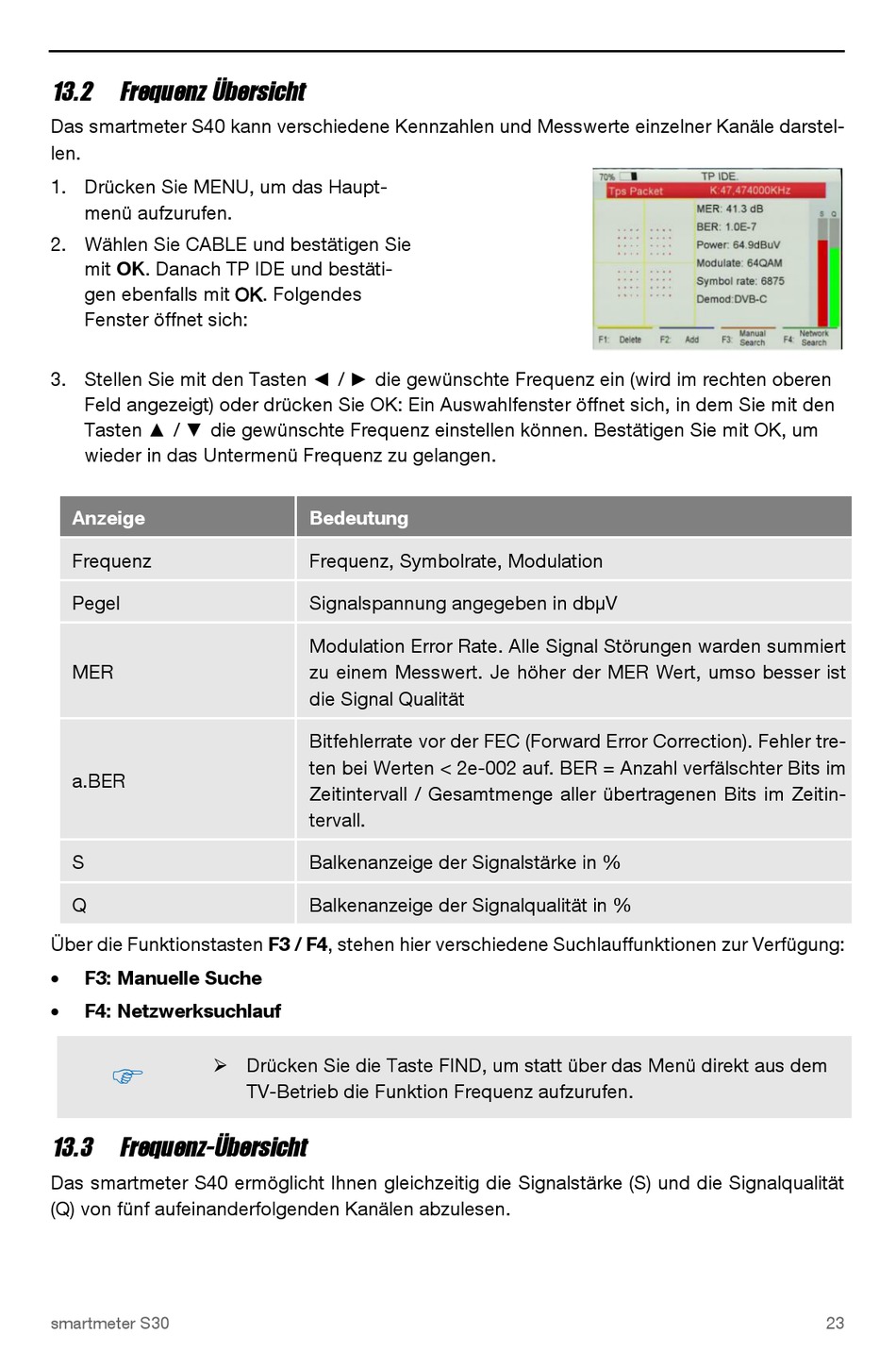

13.2 Frequenz Übersicht
Das smartmeter S40 kann verschiedene Kennzahlen und Messwerte einzelner Kanäle darstel-
len.
1. Drücken Sie MENU, um das Haupt-
menü aufzurufen.
2. Wählen Sie CABLE und bestätigen Sie
mit OK. Danach TP IDE und bestäti-
gen ebenfalls mit OK. Folgendes
Fenster öffnet sich:
3. Stellen Sie mit den Tasten ◄ / ► die gewünschte Frequenz ein (wird im rechten oberen
Feld angezeigt) oder drücken Sie OK: Ein Auswahlfenster öffnet sich, in dem Sie mit den
Tasten ▲ / ▼ die gewünschte Frequenz einstellen können. Bestätigen Sie mit OK, um
wieder in das Untermenü Frequenz zu gelangen.
Anzeige
Frequenz
Pegel
MER
a.BER
S
Q
Über die Funktionstasten F3 / F4, stehen hier verschiedene Suchlauffunktionen zur Verfügung:
F3: Manuelle Suche
F4: Netzwerksuchlauf
 Drücken Sie die Taste FIND, um statt über das Menü direkt aus dem

13.3 Frequenz-Übersicht
Das smartmeter S40 ermöglicht Ihnen gleichzeitig die Signalstärke (S) und die Signalqualität
(Q) von fünf aufeinanderfolgenden Kanälen abzulesen.
smartmeter S30
Bedeutung
Frequenz, Symbolrate, Modulation
Signalspannung angegeben in dbµV
Modulation Error Rate. Alle Signal Störungen warden summiert
zu einem Messwert. Je höher der MER Wert, umso besser ist
die Signal Qualität
Bitfehlerrate vor der FEC (Forward Error Correction). Fehler tre-
ten bei Werten < 2e-002 auf. BER = Anzahl verfälschter Bits im
Zeitintervall / Gesamtmenge aller übertragenen Bits im Zeitin-
tervall.
Balkenanzeige der Signalstärke in %
Balkenanzeige der Signalqualität in %
TV-Betrieb die Funktion Frequenz aufzurufen.
