C/N
a.BER
Stärke
Und zusätzlich noch eine Balkenanzeige von Signalstärke und Signalqualität.

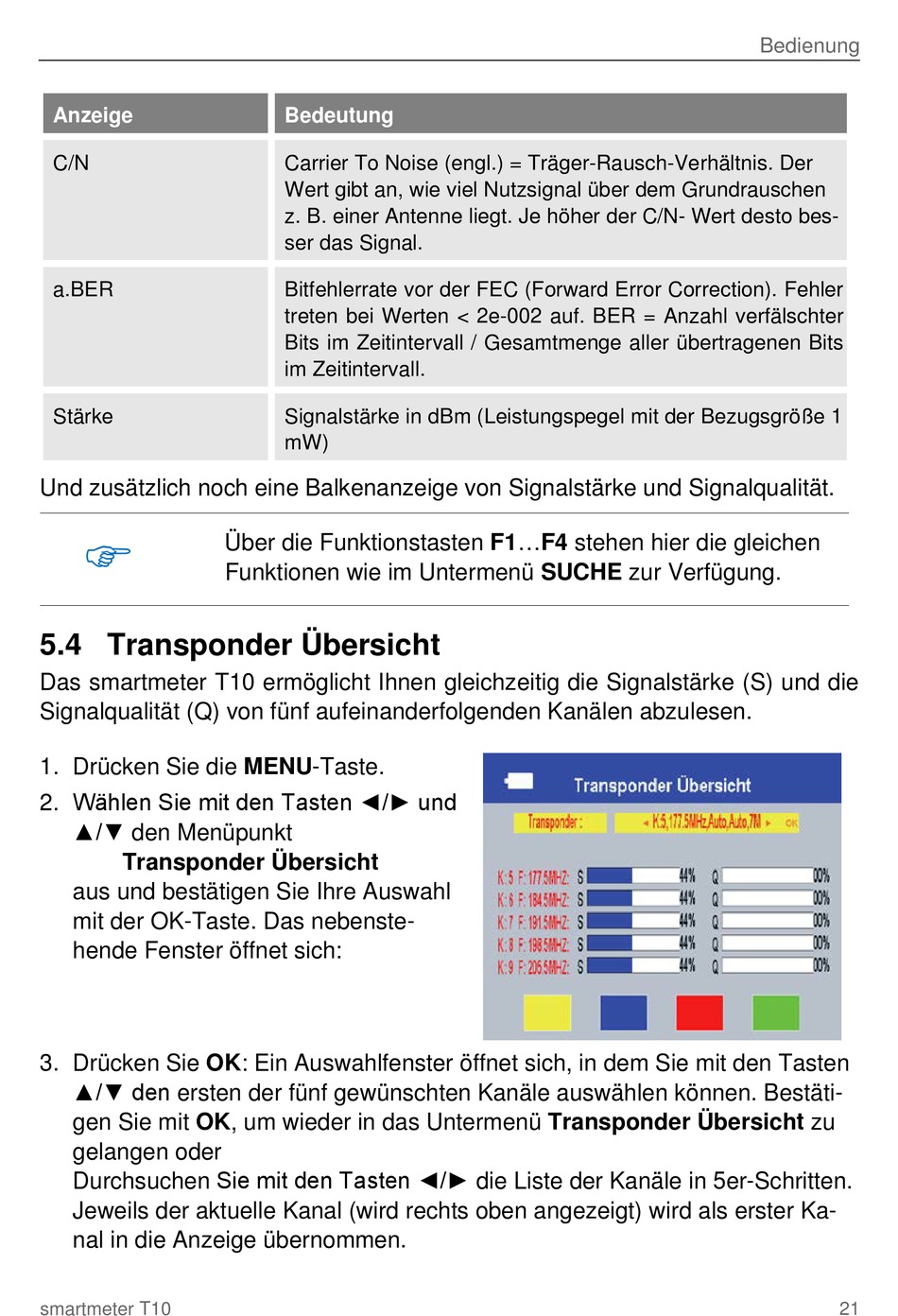

5.4 Transponder Übersicht
Das smartmeter T10 ermöglicht Ihnen gleichzeitig die Signalstärke (S) und die
Signalqualität (Q) von fünf aufeinanderfolgenden Kanälen abzulesen.
1. Drücken Sie die MENU-Taste.
2. Wählen Sie mit den Tasten ◄/► und
▲/▼ den Menüpunkt
Transponder Übersicht
aus und bestätigen Sie Ihre Auswahl
mit der OK-Taste. Das nebenste-
hende Fenster öffnet sich:
3. Drücken Sie OK: Ein Auswahlfenster öffnet sich, in dem Sie mit den Tasten
▲/▼ den ersten der fünf gewünschten Kanäle auswählen können. Bestäti-
gen Sie mit OK, um wieder in das Untermenü Transponder Übersicht zu
gelangen oder
Durchsuchen Sie mit den Tasten ◄/► die Liste der Kanäle in 5er-Schritten.
Jeweils der aktuelle Kanal (wird rechts oben angezeigt) wird als erster Ka-
nal in die Anzeige übernommen.
smartmeter T10
Bedeutung
Carrier To Noise (engl.) = Träger-Rausch-Verhältnis. Der
Wert gibt an, wie viel Nutzsignal über dem Grundrauschen
z. B. einer Antenne liegt. Je höher der C/N- Wert desto bes-
ser das Signal.
Bitfehlerrate vor der FEC (Forward Error Correction). Fehler
treten bei Werten < 2e-002 auf. BER = Anzahl verfälschter
Bits im Zeitintervall / Gesamtmenge aller übertragenen Bits
im Zeitintervall.
Signalstärke in dBm (Leistungspegel mit der Bezugsgröße 1
mW)
Über die Funktionstasten F1...F4 stehen hier die gleichen
Funktionen wie im Untermenü SUCHE zur Verfügung.
Bedienung
21
