M o n t a g e u n d I n s t a l l a t i o n

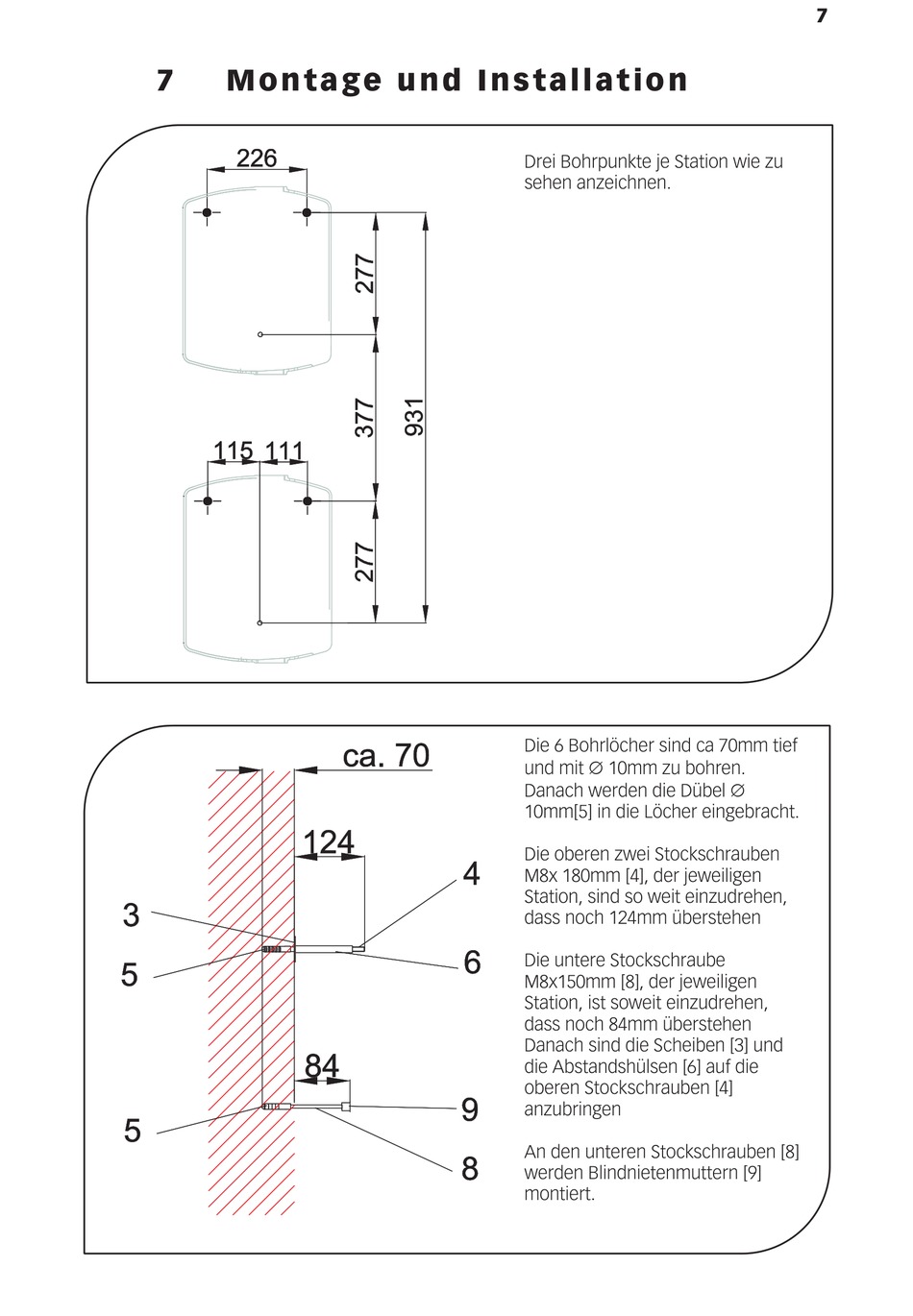

Drei Bohrpunkte je Station wie zu
sehen anzeichnen.
Die 6 Bohrlöcher sind ca 70mm tief
und mit Æ 10mm zu bohren.
Danach werden die Dübel Æ
10mm[5] in die Löcher eingebracht.
Die oberen zwei Stockschrauben
M8x 180mm [4], der jeweiligen
Station, sind so weit einzudrehen,
dass noch 124mm überstehen
Die untere Stockschraube
M8x150mm [8], der jeweiligen
Station, ist soweit einzudrehen,
dass noch 84mm überstehen
Danach sind die Scheiben [3] und
die Abstandshülsen [6] auf die
oberen Stockschrauben [4]
anzubringen
An den unteren Stockschrauben [8]
werden Blindnietenmuttern [9]
montiert.
