8

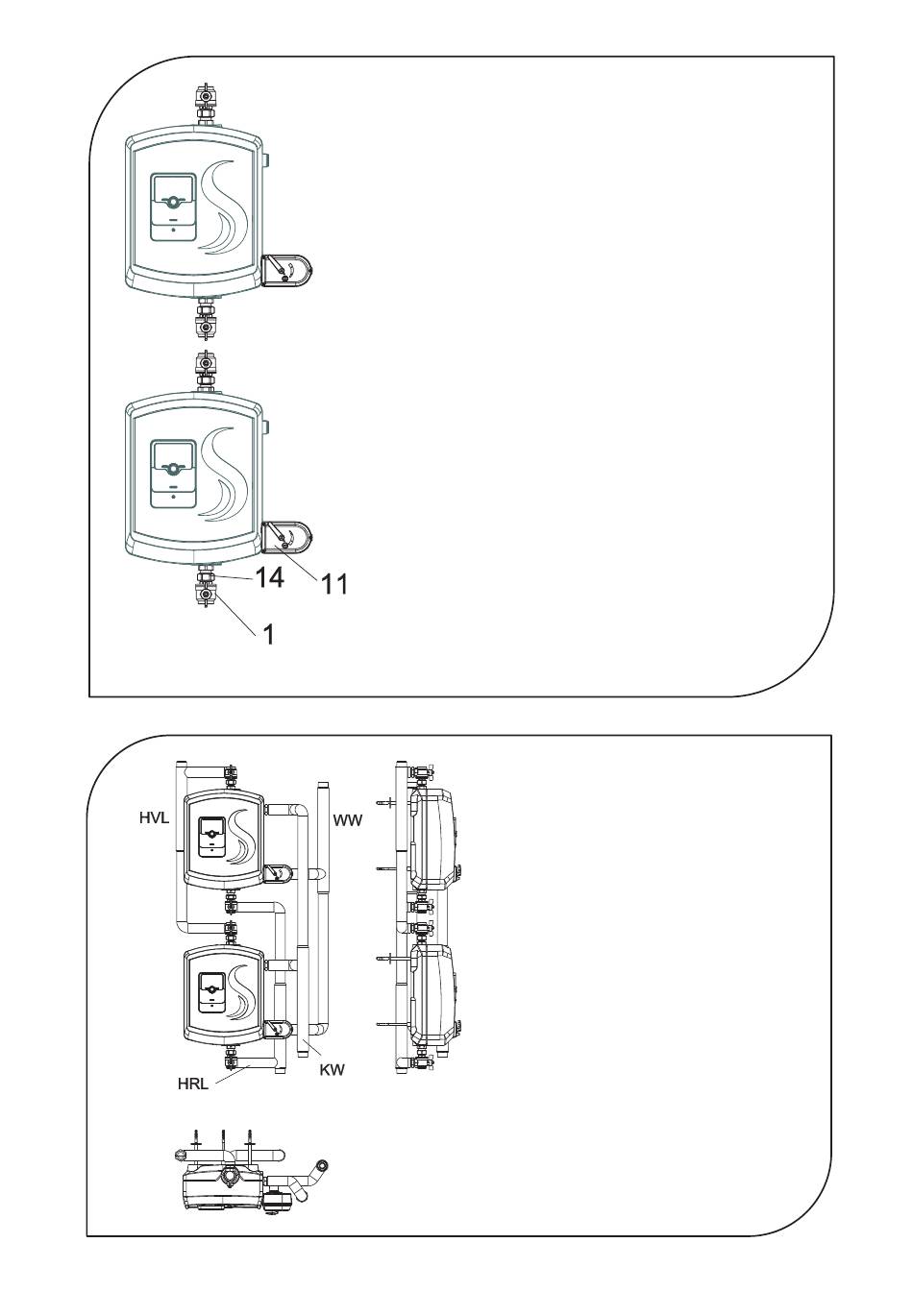

Die Station [15] aufhängen, ausrichten
und an den Stockschrauben [4] mithilfe
von Kontermuttern befestigen
Mithilfe der Blindnietenmutter [9] an
der unteren Stockschraube [8] wird die
Station senkrecht zur Wand
ausgerichtet.
Oben und Unten an der Station werden
die Übergangsnippel [14] montiert
Auf den Übergangsnippeln [14] werden
die Eck- Kugelhähne [1] montiert
An den WW- Anschluss wird das
Verteilventil [10] montiert. Auf das
Verteilventil [10] wird der Stellmotor
[11] montiert
Das HVL- Rohr [16] wird an den
oberen Eck- Kugelhähnen [1]
angebracht.
Das HRL- Rohr [13] wird an den
unteren Eck- Kugelhähnen
angebracht
Das KW- Rohr [12] wir an dem
Kaltwassereingang der Stationen [15]
angebracht
Das WW- Rohr [7] wird an den
Verteilerventilen der Stationen
angebracht
HVL- Rohr [16] und HRL- Rohr [13]
sowie WW- Rohr [7] und KW- Rohr
[12] sind identisch
