Einbau; Einbauschema - BWT Perla one Einbau- Und Bedienungsanleitung

DE
6

Einbau

6.1

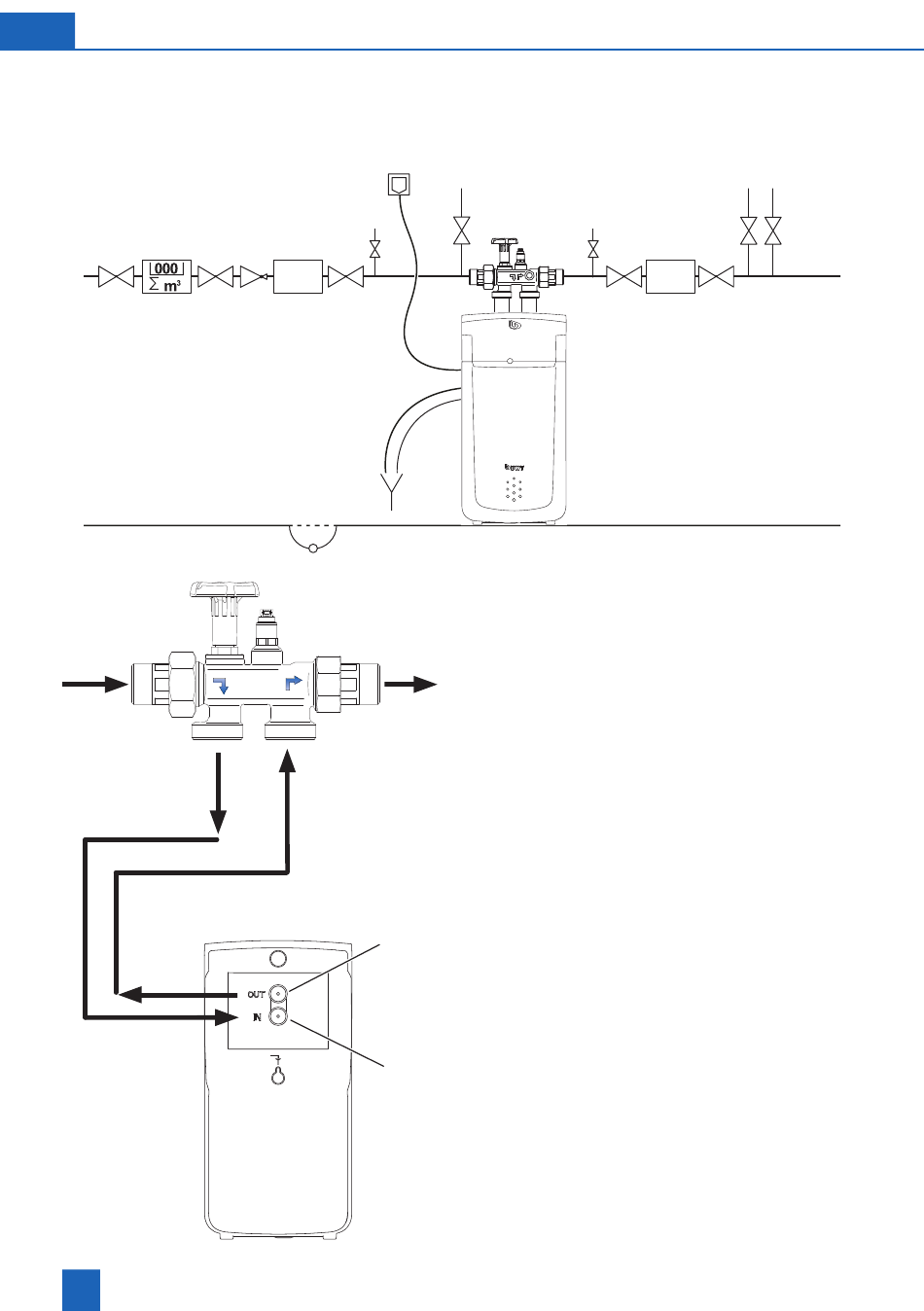

Einbauschema

Druckminderer, Dosieranlage
optional erforderlich je nach
Betriebsbedingungen
Multiblock X
abgehend
zu 6
16
Gartenwasserleitung,
Füllleitung Schwimmbad
Probenahmehahn
Filter
Bodenablauf
ankommend
von 5
5
6
Probenahmehahn
Das Produkt entsprechend nebenstehendem Sche-
ma anschließen. Im Multiblock X ist ein Bypass inte-
griert. Der Einbau ist in waagerecht und senkrecht
verlaufende Rohrleitungen möglich.
● Die separate Einbauanleitung des Multiblock
X beachten, da sonst im Schadensfall die Ge-
währleistung erlischt.
● Eventuell vorhandene Schmutzpartikel durch
Öffnen des Handrades am Multiblock ausspü-
len.
● Wellrohrschlauch an den Multiblock X Ausgang
anschließen und mit dem Eingangswasser-An-
schluss IN (6) des Produkts dichtend verbinden.
Fließrichtungspfeile beachten!
● Wellrohrschlauch an den Multiblock X Eingang
anschließen und mit dem Ausgangswasser-An-
schluss OUT (5) des Produkts dichtend verbin-
den. Fließrichtungspfeile beachten!
Trinkwasser kalt,
Trinkwasser warm
Dosier-
anlage
