6 Einbau

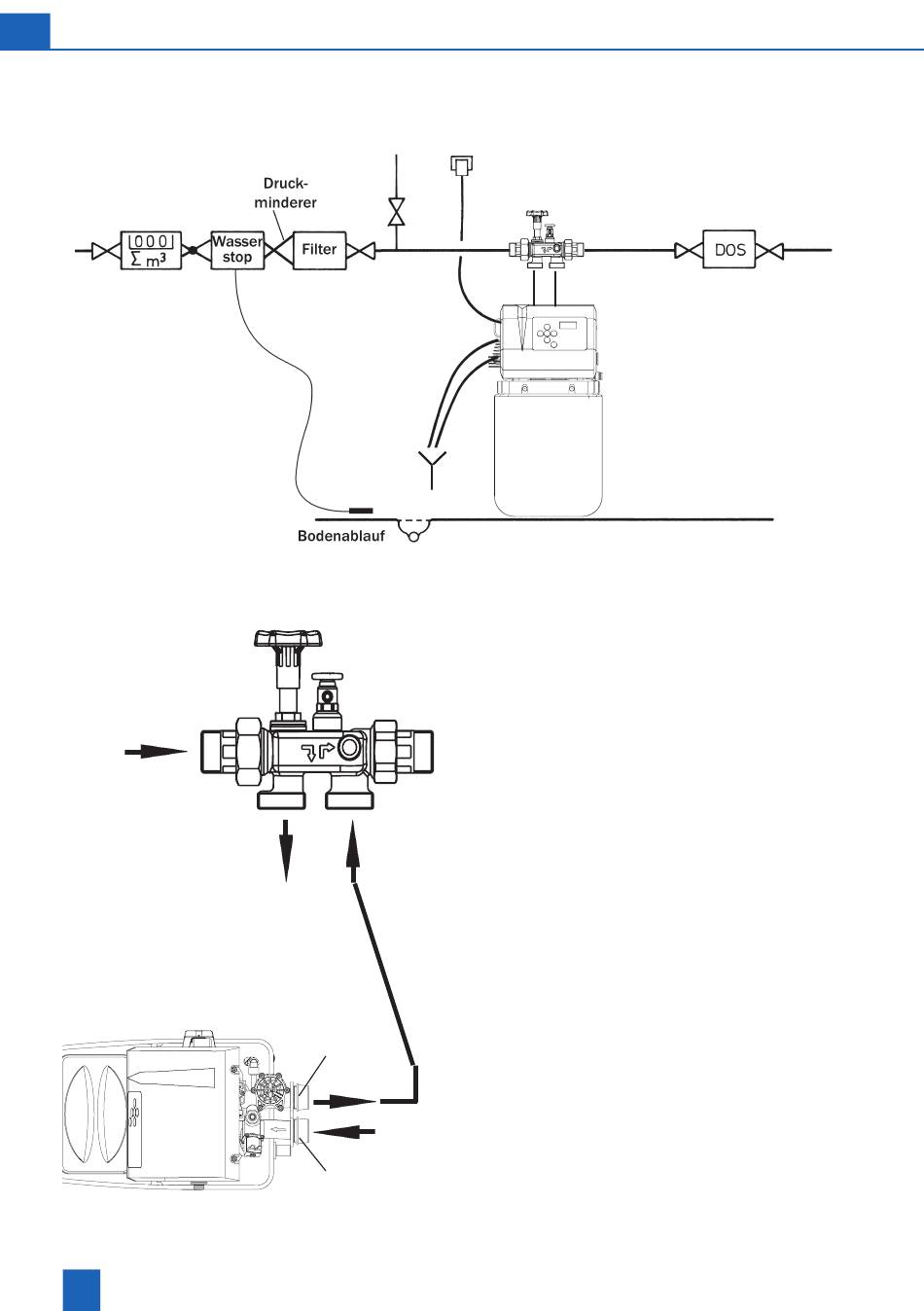

6.1 Einbauschema

Wasserstop
Druckminderer
Dosieranlage
optional erforderlich
je nach Betriebsbe-
dingungen
Multiblock X
12
Ausgang
zu 5
6
5
Die Anlage gem. Einbauschema anschliessen.
Im Multiblock X ist ein Bypass integriert.
Der Einbau ist in waagerecht und senkrecht verlau-
fende Rohrleitungen möglich.
Eingang
Bitte die separaten Einbau- und Bedienungsan-
zu 6
leitungen für Multiblock X und Anschluss-Set DN
32/32 beachten, da sonst im Schadensfall die Ge-
währleistung erlischt.
Eventuell vorhandene Schmutzpartikel durch Öff-
nen des Handrades am Multiblock Modul ausspülen.
Beim Anschluss Fliessrichtungspfeile beachten!
Wellrohrschlauch an den Multiblock Ausgang an-
schliessen und mit dem Hartwassereingang (5)
verbinden.
Wellrohrschlauch an den Multiblock Eingang an-
schliessen und mit Weichwasserausgang (6) dich-
tend verbinden.
