6 Einbau

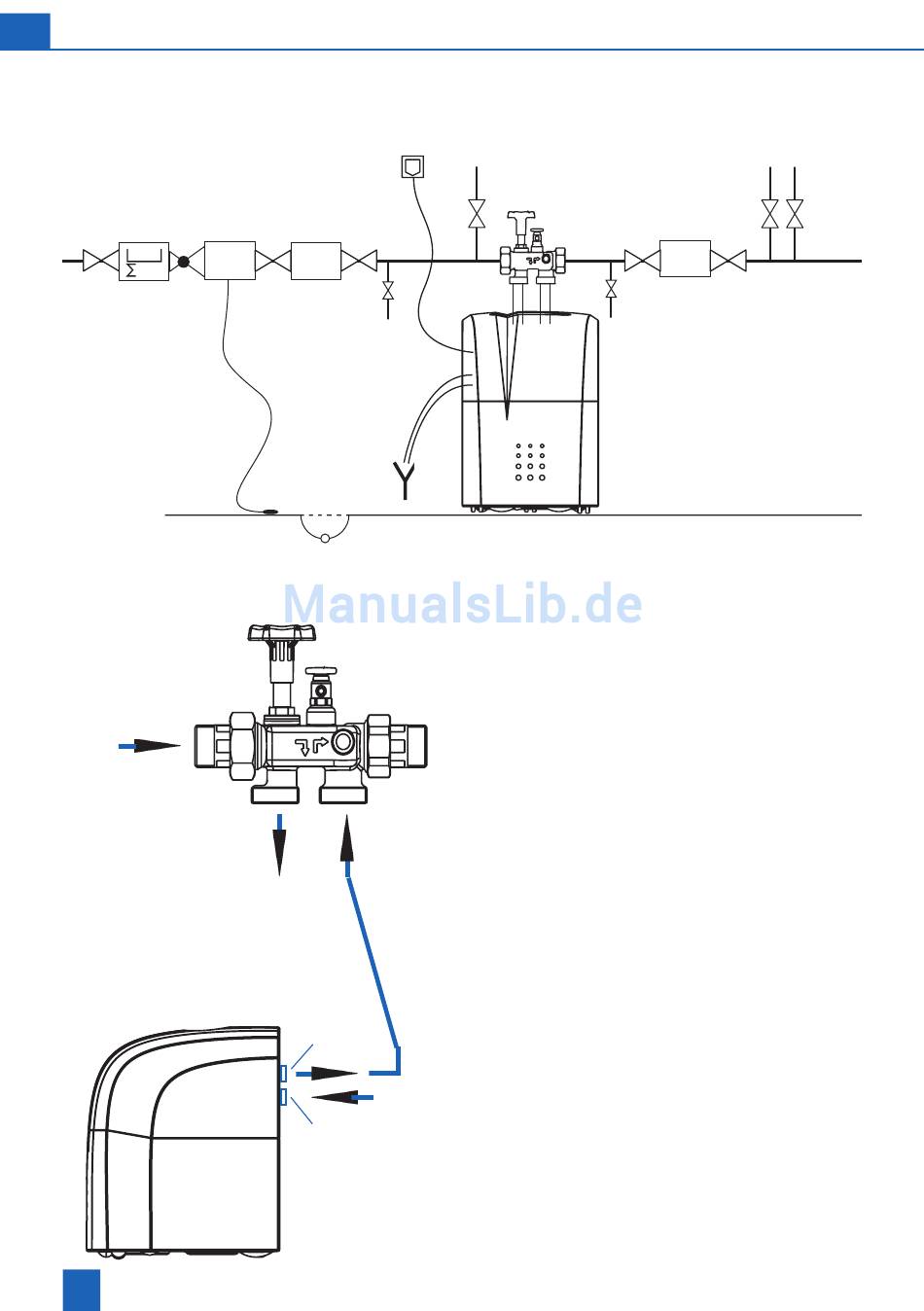

Einbauschema
000
m
3
Wasserstop
Druckminderer
Dosieranlage
optional erforderlich
je nach Betriebsbe-
dingungen
Multiblock X
Ausgang
10
Wasser
Filter
stop
Eingang
zu 9
8
9
Die Anlage gem. nebenstehendem Schema an-
schließen.
Im Multiblock X ist ein Bypass integriert.
Der Einbau ist in waagerecht und senkrecht verlau-
fende Rohrleitungen möglich.
Die separaten Einbauanleitungen beachten, da
sonst im Schadensfall die Gewährleistung erlischt.
zu 8
Eventuell vorhandene Schmutzpartikel durch Öffnen
des Handrades am Multiblock ausspülen.
Wellrohrschlauch an den Multiblock Ausgang
anschliessen und mit dem Hartwassereingang (9)
verbinden. Fliessrichtungspfeile beachten!
Wellrohrschlauch an den Multiblock Eingang
anschliessen und mit Weichwasserausgang (8)
dichtend verbinden.
Dosier-
gerät
Probenahmehahn
