SWR AX – K1 ( 1 - 5 kVA )
Installation und Anschluss
Stellen Sie speziell bei Parallelanlagen sicher, dass die Netz-
Versorgungsleitung bis zu den Sammelschienen richtig dimensioniert und abge-
sichert ist. Achten Sie zudem immer darauf, dass die Wechselrichter eingangs-
seitig in der Anschlussleitung lediglich über die Phase (LS) abgesichert sind. Ei-
ne zusätzliche Absicherung des Neutralleiters darf bis zur Sammelschiene nicht
erfolgen.
6.4.4
Aufteilung und Anschluss der PV-Module bei Parallelanlagen
Innerhalb einer Parallelanlage müssen die PV-Module in entsprechende PV-
Stränge aufgeteilt werden. Anschließend wird der jeweilige Strang direkt mit
dem Wechselrichter verbunden. Ein Parallelschalten der PV-
Wechselrichtereingänge ist nicht möglich. Gleiches gilt für den Einsatz in Dreh-
stromanlagen (Abb. 6-23).

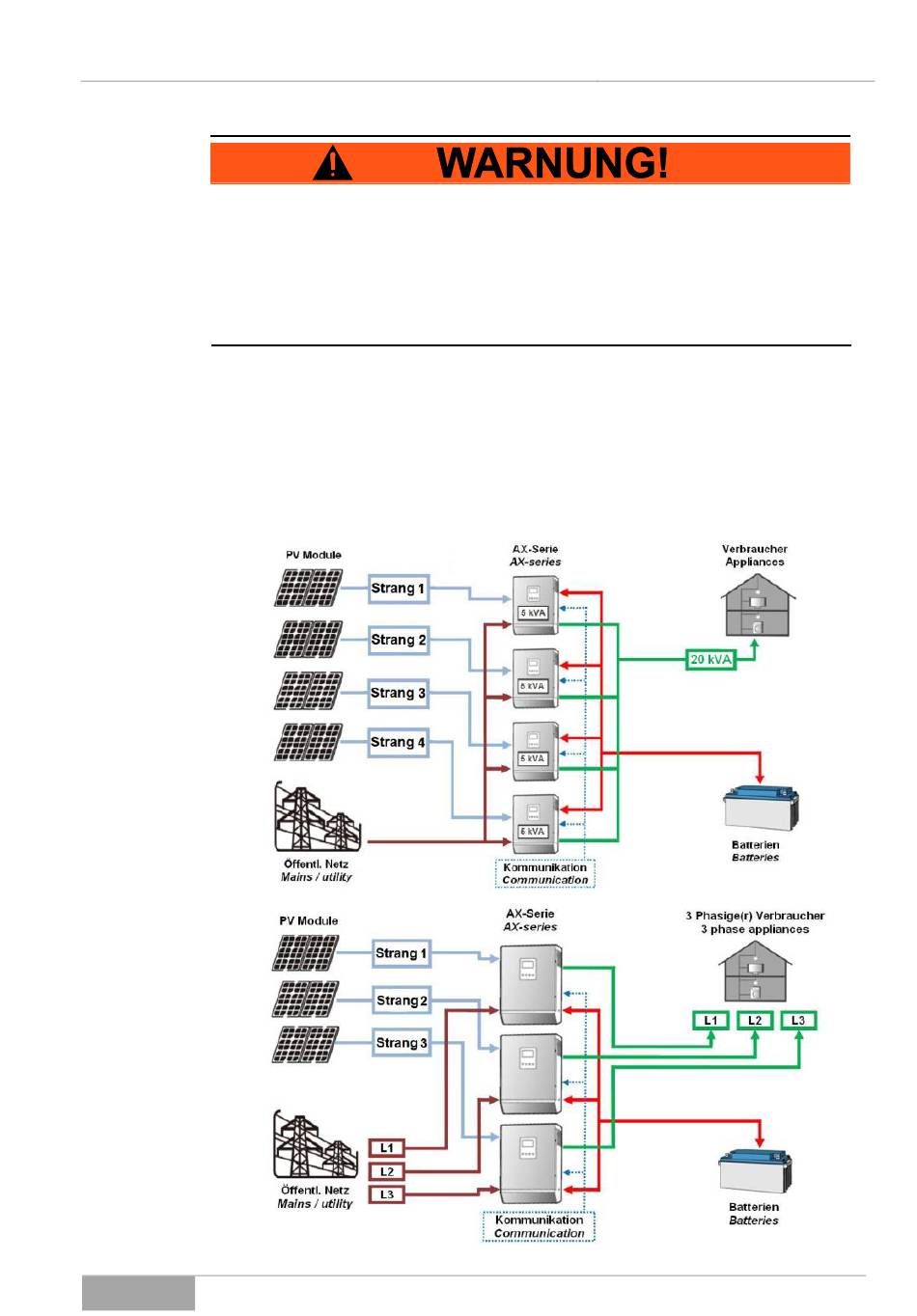

Abb. 6-23 Aufteilung und Anschluss der PV-Module.
AX - Serie
48
