SWR

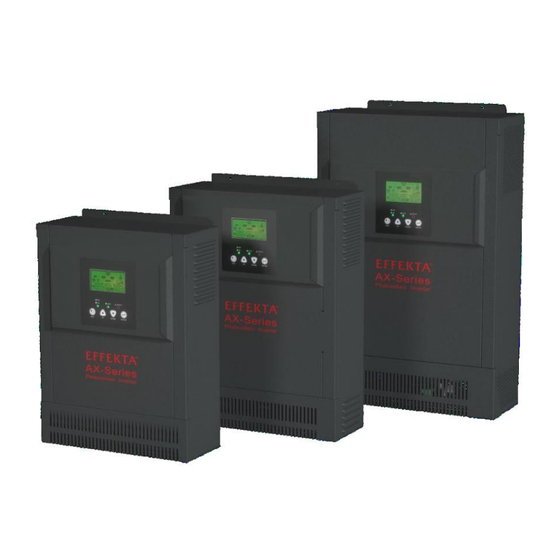

Solarwechselrichter
AX – K1 Serie
Mit integrierter Sternpunktnachbildung
und Powerfaktor 1,0
Handbuch V 3.3
AX – K1 Serie:
1000 VA
2000 VA
3000 VA
4000 VA
5000 VA
1 / 2 / 3 / 4 / 5 kVA
Artikelnummern:
SLAKVTSI1K0W1012
SLAKVTSI2K0W1024
SLAKVTSI3K0W1024
SLAKVTSI4K0W1048
SLAKVTSI5K0W1048
Originalhandbuch
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Effekta SWR AX-K1 Serie
Inhaltszusammenfassung für Effekta SWR AX-K1 Serie
- Seite 1 Solarwechselrichter AX – K1 Serie 1 / 2 / 3 / 4 / 5 kVA Mit integrierter Sternpunktnachbildung und Powerfaktor 1,0 Handbuch V 3.3 AX – K1 Serie: Artikelnummern: 1000 VA SLAKVTSI1K0W1012 2000 VA SLAKVTSI2K0W1024 3000 VA SLAKVTSI3K0W1024 4000 VA SLAKVTSI4K0W1048 5000 VA SLAKVTSI5K0W1048...
- Seite 2 SWR AX – K1 ( 1 - 5 kVA ) Impressum Impressum © by EFFEKTA Regeltechnik GmbH Diese Dokumentation ist nur für den Betreiber bestimmt. Der Inhalt dieser Do- kumentation (Texte, Abbildungen, Zeichnungen, Grafiken, Pläne etc.) darf ohne unsere schriftliche Zustimmung weder vollständig noch teilweise vervielfältigt oder verbreitet werden oder zu Zwecken des Wettbewerbs unbefugt verwertet oder an Dritte ausgehändigt bzw.
-
Seite 3: Inhaltsverzeichnis
SWR AX – K1 ( 1 - 5 kVA ) Inhaltsverzeichnis Inhaltsverzeichnis Einführung ....................... 5 Vorwort ........................5 Gültigkeit ........................6 Aufbewahrung ......................6 Abkürzungen, Benennung und Symbolik ..............6 Informationspflicht ..................... 9 Gewährleistungsbedingungen.................. 10 Haftungsbeschränkung .................... 11 Sicherheitshinweise ....................13 Einleitung......................... - Seite 4 SWR AX – K1 ( 1 - 5 kVA ) Inhaltsverzeichnis Inbetriebnahme des Wechselrichters ..............51 Gerätebetrieb und Bedienung ................53 Ein- / Ausschalten des Gerätes ................53 Betriebsinformationen und Navigation..............53 „Kaltstart“ (COLD START) ..................56 Parametereinstellungen ................... 56 Akkubank Ladungsausgleichs-Funktion ..............
-
Seite 5: Einführung
Akkumulatoren. Bitte lesen Sie dieses Handbuch aufmerksam durch und beachten Sie be- sonders die Sicherheitshinweise! Bei Fragen bezüglich des Gerätes stehen Ihnen der technische Betreuer Ihrer Firma oder unsere Mitarbeiter gerne zur Verfügung. Ihre EFFEKTA Regeltechnik GmbH AX - Serie... -
Seite 6: Gültigkeit
SWR AX – K1 ( 1 - 5 kVA ) Einführung Gültigkeit Die Beschreibungen in diesem Handbuch beziehen sich ausschließlich auf die in den technischen Daten definierte Solarwechselrichter (SWR) als Gan- zes bzw. auf Module, Baugruppen und Einzelteile, die von der Firma EFFEK- ... -
Seite 7: Warnung Vor Gefahrenstellen
SWR AX – K1 ( 1 - 5 kVA ) Einführung Texte, die mit WARNUNG! gekennzeichnet sind, warnen vor Gefährdungen. Wenn Sie vorbeugende Schutzmaßnahmen unterlassen, können diese Ge- fährdungen zu schweren (irreversiblen) Verletzungen oder zum Tod führen! Texte, die mit VORSICHT! gekennzeichnet sind, warnen vor Gefährdungen. Wenn Sie vorbeugende Schutzmaßnahmen unterlassen, können diese ge- fährlichen Situationen zu leichten oder mittleren reversiblen Verletzungen füh- Texte, die mit HINWEIS gekennzeichnet sind, enthalten sehr wichtige Hin-... - Seite 8 SWR AX – K1 ( 1 - 5 kVA ) Einführung Warnung im Umgang mit Akkumulatoren! Gebots-Symbole: Beachten Sie die angegebene(n) Dokumentation(en) bzw. die Hinweise! Vor weiteren Arbeiten freischalten! Umwelt Symbole: Kennzeichnet Hinweise zum Recycling. Kennzeichnet Baugruppen, die der Elektronikschrottverordnung unterliegen. Kennzeichnet Baugruppen oder Teilen, die entsorgt werden müssen.
-
Seite 9: Informationspflicht
Gerät (der Anlage) arbeiten, gelesen und verstanden sein. Dies betrifft im Wesentlichen das Service-, Bedien- und Reinigungspersonal, einschließlich des Transports- und/oder Entsorgungspersonals. Die Firma EFFEKTA Regeltechnik GmbH lehnt jede Haftung für entstandene Schäden, verursacht durch nicht bzw. unzureichend instruiertes Personal, ab! AX - Serie... -
Seite 10: Gewährleistungsbedingungen
SWR AX – K1 ( 1 - 5 kVA ) Einführung Gewährleistungsbedingungen Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbe- wahrt werden. Sie wird für die Inanspruchnahme von Gewährleistungen be- nötigt. Wird das Produkt an einen anderen Benutzer weitergegeben, so hat dieser für den Rest der Gewährleistungszeit Anspruch auf Gewährleistungen. -
Seite 11: Haftungsbeschränkung
Einsparungen) oder Begleitschäden, auch in dem Fall, dass wir über die Möglichkeit solcher Schäden informiert worden sind; Auf keinen Fall ist die EFFEKTA Regeltechnik GmbH verantwortlich für jegli- che zufällige, indirekte, spezielle, Folge- oder andere Schäden jeglicher Art (einschließlich ohne jede Begrenzung Schäden bezüglich Profitverlust, Ge- schäftsunterbrechung, Verlust von Geschäftsinformationen, oder jeglichen... - Seite 12 SWR AX – K1 ( 1 - 5 kVA ) Einführung Nachlässigkeit, strikte Haftpflicht, oder anderen Forderungen entstehen, auch wenn die EFFEKTA Regeltechnik GmbH im Voraus über die Möglichkeit sol- cher Schäden informiert wurde. Dieser Ausschluss enthält auch jede Haft- pflicht, die aus Forderungen Dritter gegenüber dem Erstkäufer entstehen kann.
-
Seite 13: Sicherheitshinweise
SWR AX – K1 ( 1 - 5 kVA ) Sicherheitshinweise Sicherheitshinweise Einleitung Dieser Solarwechselrichter ist ein nach den Regeln und Vorschriften der Tech- nik hergestelltes Gerät zur Versorgung eines Verbrauchernetzes. Hierbei ist der Multifunktionswechselrichter zum Aufbau einer Insellösung (PV-Module als Quelle) ebenso geeignet wie zusätzlich zum Anschluss an das öffentliche Netz oder entsprechender Generatoren. -
Seite 14: Personenschäden / Sachschäden Vermeiden
Anweisungsschritte ein. Verwenden Sie nur Original-Ersatzteile von EFFEKTA Regeltechnik GmbH Umwelt schützen Senden Sie das Produkt nach Abschluss der Nutzungszeit an die EFFEKTA Regeltechnik GmbH zurück. Wir sorgen für eine umweltgerechte Entsorgung. Transport und Lagerung Der SWR darf nur mit der Originalverpackung an den Bestimmungsort transpor- tiert werden. -
Seite 15: Anschluss
SWR AX – K1 ( 1 - 5 kVA ) Sicherheitshinweise Halten Sie die zur Belüftung notwendigen Mindestabstände zu benachbarten Einrichtungen oder Wänden ein (siehe hierzu 14 Technische Daten und Installation und Anschluss). Stellen Sie die notwendige Luftzirkulation sicher. Das Gerät niemals in feuchter Umgebung betreiben. -
Seite 16: Betrieb
SWR AX – K1 ( 1 - 5 kVA ) Sicherheitshinweise Weiterhin sind zum Anschluss des SWRs folgende Punkte immer zu befolgen: – Verlegen Sie sämtliche Anschlüsse Installationsgerecht und halten Sie Leitungslängen so kurz als möglich; – Achten Sie beim Anschluss immer auf die Polung der PV- und Ak- kubank-Anschlüsse;... -
Seite 17: Umgang Mit Akkumulatoren
SWR AX – K1 ( 1 - 5 kVA ) Sicherheitshinweise Umgang mit Akkumulatoren Generell besteht im Umgang mit Akkumulatoren die Gefahr von Stromschlägen, Verbrennungen und/oder Verätzungen. Deshalb sind unbefugte Personen von Akkumulatoren immer fern zu halten. Akkumulatoren bzw. deren Anschlüsse können Stromschläge verursachen. Entstehen Kurzschlüsse an Akkumulatoren, können durch Berühren der strom- führenden Teile starke Verbrennungen auftreten. -
Seite 18: Wartung, Service Und Störungen
SWR AX – K1 ( 1 - 5 kVA ) Sicherheitshinweise 2.10 Wartung, Service und Störungen Achtung – Gefahr von Stromschlägen. Selbst nach dem Ausschalten durch den POWER-Schalter bzw. nach dem Auf- trennen aller Quellen und der Akkuversorgung können noch Teile des SWRs hohe Spannungen führen. -
Seite 19: Wechselrichterbetrieb Und Netz-Formen
SWR AX – K1 ( 1 - 5 kVA ) Sicherheitshinweise Wechselrichterbetrieb und Netz-Formen Solarwechselrichter ohne Netzeinspeisung sind eingangsseitig gegenüber dem Netz als Last zu sehen und ausgangsseitig bezüglich der Verbraucher als Ge- nerator. Hierbei ist zu beachten, dass ausgangsseitig beim Anschluss und Auf- bau des Netzes sämtliche Sicherheitsrichtlinien (Verbraucher- und Berührungs- schutz) eingehalten werden. -
Seite 20: Gerätebeschreibung Des Swrs
SWR AX – K1 ( 1 - 5 kVA ) Gerätebeschreibung Gerätebeschreibung des SWRs Die AX Serie ist ein Multifunktionsgerät (HYBRID POWER SYSTEM) mit den Komponenten: Netz- und PV-Ladegerät in Kombination eines Wechselrichters (INVERTER). Somit entsteht i.a. ein Energiefluss von den Energiequellen zur Akkubank und weiter über den Inverter zu den Verbrauchern (siehe Abb. -
Seite 21: Topologie Und Aufbaukonzepte
SWR AX – K1 ( 1 - 5 kVA ) Gerätebeschreibung Topologie und Aufbaukonzepte Ziel ist die Realisierung verschiedenster „Eigenverbrauchskonzepte“ (OFF GRID SYSTEMS) durch den Einsatz der AX Solarwechselrichter Serie abzude- cken. Die klassische Insellösung ist durch eine vollständige Energie-Autonomie geprägt (Abb. - Seite 22 SWR AX – K1 ( 1 - 5 kVA ) Gerätebeschreibung liche Erweiterung ist auf diesem Wege ebenfalls möglich, allerdings nur bis zu einer Maximalleistung von 30 kVA (6x 5 kVA SWR). Abb. 4-4 Leistungssteigerungen durch Parallelschalten der SWRs und PV- Module.
-
Seite 23: Betriebsarten Des Solarwechselrichters
SWR AX – K1 ( 1 - 5 kVA ) Gerätebeschreibung Betriebsarten des Solarwechselrichters Der Wechselrichter arbeitet in der Regel vollständig autonom. Je nach den ak- tuellen Geschehnissen schaltet das Gerät zwischen den verschiedenen Be- triebsarten ohne nennenswerte Schaltzeiten um. Die nachfolgende Liste soll ei- ne grundlegende Übersicht der möglichen Betriebsarten illustrieren: Blockbild: Betriebsart (-ten):... -
Seite 24: Zusammenfassung Der Swr-Eigenschaften
SWR AX – K1 ( 1 - 5 kVA ) Gerätebeschreibung Eine weitere Betriebsart stellt der Schlummerbetrieb dar. Steht keine Primär- energiequelle (PV oder Netz) mehr zur Verfügung und ist die Akkubank bereits entladen schaltet das Gerät automatisch in den Schlummerbetrieb (STANDBY). In beiden Betriebsarten (Energiespar- und Schlummerbetrieb) ist der Ladebe- trieb möglich sofern eine Energiequelle zurückkehrt. -
Seite 25: Beschreibung Der Gerätekomponenten
SWR AX – K1 ( 1 - 5 kVA ) Gerätebeschreibung Beschreibung der Gerätekomponenten Die nachfolgende Darstellung zeigt die Gerätserie in den verschiedenen Ansich- ten (Vorderansicht und die jeweilige Bodenansicht, Abb. 4-6): SWR 1 kVA: Vorderansicht für alle Ausführungen: SWR 2, 3 kVA: SWR 4, 5 kVA: SWR 4, 5 kVA (Option: Parallel): Abb. - Seite 26 SWR AX – K1 ( 1 - 5 kVA ) Gerätebeschreibung – (1) Bedieneinheit (CONTROL PANEL) des Solarwechselrichters; – (2) Gitteröffnungen / Lammellenöffnungen, Lüftungsöffnungen des Gerätes; – (3) Geräteboden/Abdeckung, Zugang zu den Installationselementen; – (6) Ein-/Ausschalter des Wechselrichters (POWER); – (7) Anschluss: Netz-Eingang (AC INPUT);...
- Seite 27 SWR AX – K1 ( 1 - 5 kVA ) Gerätebeschreibung Abb. 4-8 LCD-Anzeige der Bedieneinheit (Inversdarstellung). Zum besseren Verständnis sind die Inhalte der LCD-Anzeige nachfolgen detail- liert aufgeführt: Symbol / Feld: Funktion / Inhalt: -Betriebsinformationen- Der Solarwechselrichter ist an die PV-Module angeschlos- sen.
- Seite 28 SWR AX – K1 ( 1 - 5 kVA ) Gerätebeschreibung -Akkubankinformationen- Allgemeine Akkubank-Zustandsanzeige in 4 Stufen (Bal- ken) unterteilt (0- 24%, 25-49%, 50-74%, 75-100%). Sind 100% Ladung erreicht schaltet das Ladegerät in Erhal- tungsladung um. Akkuzellspannung < 2 V: alle vier Balken er- scheinen Schrittweise von links nach rechts.
- Seite 29 SWR AX – K1 ( 1 - 5 kVA ) Gerätebeschreibung -Lastinformationen- Anzeige: Überlast! Ausgangslastanzeige in %, unterteilt in vier Stufen (Bal- ken) 0 – 24 % 25 – 49 % 50 – 74 % 75 – 100 % -Konfigurationsinformationen- Anzeige des Konfigurations-Menüs.
-
Seite 30: Aufbau Einer Akkumulatorbank (Battery Pack)
SWR AX – K1 ( 1 - 5 kVA ) Gerätebeschreibung Aufbau einer Akkumulatorbank (BATTERY PACK) Der Akkubankaufbau ist für die einzelnen Solarwechselrichtertypen in ihrer Ak- kubankspannung und der Akkubankkapazität unterschiedlich. Während sich die Kapazität im Wesentlichen nach der Leistungsfähigkeit der PV-Module, der La- deeinrichtung und der benötigten Autonomiezeit/Last richtet, ist die Akkubank- spannung vom SWR-Typ abhängig: SWR 1 kVA:... -
Seite 31: Parallelanschluss (Swr Option Für 4, 5 Kva Geräte)
SWR AX – K1 ( 1 - 5 kVA ) Gerätebeschreibung 4.5.1 Kommunikationsschnittstelle USB (bzw. RS232) Die Datenübertragung dient zur Kopplung des SWR mit einem PC bzw. der mit- gelieferten Software. Hiermit können der Status überwacht, und Parameterein- stellungen komfortabel gesetzt werden. Die Anschlusseinstellungen entnehmen Sie bitte dem beiliegenden Handbuch auf der CD. -
Seite 32: Lagerung Und Auspacken
SWR AX – K1 ( 1 - 5 kVA ) Gerätebeschreibung Lagerung und Auspacken Auspacken der Geräte Entfernen Sie die Verpackung mit größter Sorgfalt, um Beschädigungen an den Wechselrichter und/oder des Verpackungsmaterials möglichst zu vermeiden. Kontrollieren Sie den Lieferumfang (siehe 15 Lieferumfang / Zubehör). -
Seite 33: Installation Und Anschluss
SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss Installation und Anschluss Bedenken Sie, dass alle in den technischen Daten aufgeführten Grenzwerte be- züglich der Umgebungs- und Betriebsbedingungen einzuhalten sind, um die einwandfreie Funktionsweise der Solarwechselrichter zu gewährleisten. Die Wechselrichter bzw. -
Seite 34: Vorbereitungen Zur Installation Und Anschluss
SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss Vorbereitungen zur Installation und Anschluss Allgemein ist es notwendig zu allen Installations- und Anschlussarbeiten das Gerät am Geräteboden zu öffnen. Die nachfolgende Abbildung (Abb. 6-2) zeigt das Vorgehen, das Entfernen der beiden Schrauben und das Demontieren der Boden-Abdeckung: Abb. - Seite 35 SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss Abb. 6-3 Entnahme der Kommunikationskarte. • Schritt 2, entnehmen Sie die Leiterkarte die sich unter der Kommuni- kationskarte befindet, wie nachfolgend illustriert. Auch hier müssen die beiden Kabel abgezogen werden. Abb.
- Seite 36 SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss • Schritt 4, Setzen Sie die Parallel-Erweiterungskarte wie gezeigt in Abbildung (Abb. 6-6) ein: Abb. 6-6 Einsetzen der Parallel-Erweiterungskarte. • Schritt 5, Verbinden Sie die Parallel-Erweiterungskarte wie gezeigt in Abbildung (Abb.
-
Seite 37: Montage Des Swr
SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss Abb. 6-9 Rücksetzen der Kommunikationskarte. Somit ist der Einbau der Parallel-Erweiterungskarte abgeschlossen. Überprüfen Sie jedoch noch einmal den Sitz der Kabelpaare und der verwendeten Schrau- benpaare. Montage des SWR Beachten und verwenden Sie alle Aufhängungspunkte, um das Gerät sicher an der vorgesehenen Wand zu befestigen, gemäß... -
Seite 38: Anschluss Des Solarwechselrichters
SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss Sollten Sie die Geräte innerhalb einer Parallelanlage betreiben, sind zwischen den Wechselrichtern größere Installationsabstände einzuhalten, um die benötig- te Luftzirkulation der einzelnen SWRs aufrecht zu erhalten (siehe Abb. 6-11). Gleiches gilt für Abstände zu benachbarten Fremdgeräten. -
Seite 39: Anschluss Der Akkubank
SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss Anschlussarbeiten dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Tragen Sie unbedingt entsprechende Personen-Schutzausrüstungen und verwenden installationsgerechtes Werkzeug. 6.3.1 Anschluss der Akkubank Um die maximale Sicherheit und Energieeffizienz der Anlage zu erhalten, sind Akkubankleitungen mit ausreichendem Kabelquerschnitt und entsprechender Leitungsabsicherung zu verwenden. - Seite 40 SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss • Führen Sie die konfektionierten Leitungsenden jeweils durch die ent- sprechende Bodenöffnung und schrauben diese gemäß der Polarität an den Akkubankanschlüssen (Abb. 6-13) an. Das aufzubringende Drehmoment beträgt dabei 2-3 Nm. Abb.
-
Seite 41: Anschluss Der Netz- Und Verbraucherversorgung
SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss Der oben angegebene Leitungsquerschnitt und -Absicherungen variiert je nach Anwendung und Einstellungen, so dass diese generell anwendungsspezifisch festgelegt werden müssen. Verwenden Sie generell Stiftkabelschuhe, um den Anschluss mit einem Leiter- querschnitt von 10 mm²... - Seite 42 SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss Modell: Leiterquerschnitt: Leitungsschutz- Anzugsmoment: schalter: 1000 VA 1,5 mm² 10 A 0,5-0,6 Nm 2000 VA 2,5 mm² 20 A 0,8-1,0 Nm 3000 VA 4 mm² 32 A 1,2-1,6 Nm 4000 VA 6 mm²...
- Seite 43 SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss Stellen Sie sicher, dass Sie die Netz-Versorgung mit dem AC-Eingang (INPUT) verbunden haben. Achten Sie zusätzlich darauf, dass L und N nicht vertauscht sind. Der Schutzleiter ist unbedingt anzuschließen. Zum Anschluss der Verbraucher (Last) gehen Sie bitte wie folgt vor: •...
-
Seite 44: Aufbau Und Anschluss Einer Parallelanlage
SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss Stellen Sie sicher, dass Sie die Verbraucher mit dem AC-Ausgang (OUTPUT) verbunden haben. Achten Sie zusätzlich darauf, dass L und N nicht vertauscht sind. Der Schutzleiter ist unbedingt anzuschließen. Denken Sie immer daran, dass alle angeschlossenen Verbraucher separat ab- gesichert sein müssen (LS, RCD/FI, Isolationswächter). -
Seite 45: Parallelanschluss An Die Akkubank
SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss Beim Anschluss von Parallelanlagen ist darauf zu achten, dass ausgehend der Sammelschienen die Leitungslängen zu allen Wechselrichtern gleich gehalten werden. Ist dies nicht der Fall werden durch die unterschiedlichen Leitungsver- luste Spannungs- und Leistungsverzerrungen zwischen den einzelnen Geräten auftreten. -
Seite 46: Eingangs- / Ausgangsanschluss Einer Parallelanlage
SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss 6.4.2 Eingangs- / Ausgangsanschluss einer Parallelanlage Die einphasige Parallelanlage ist eingangsseitig dadurch gekennzeichnet, dass ausgehend der Sammelschienen jeder Wechselrichter mit L, N, PE (parallel) verbunden ist. Abb. 6-19 Anschluss der Netz-Versorgung einer einphasigen Parallelanlage. Die einphasige Parallelanlage ist ausgangsseitig dadurch gekennzeichnet, dass analog zur Eingangsseite ausgehend der Sammelschienen jeder Wechselrichter mit L, N, PE (parallel) verbunden ist. -
Seite 47: Eingangs- / Ausgangsanschluss Einer Drehstromanlage
SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss 6.4.3 Eingangs- / Ausgangsanschluss einer Drehstromanlage Die dreiphasige Drehstromanlage ist eingangsseitig dadurch gekennzeichnet, dass ausgehend der Sammelschienen jeder Wechselrichter mit N, PE (parallel) verbunden ist. Die Phasen (L1, L2, L3) sind jeweils direkt zu den Wechselrich- tern geführt. -
Seite 48: Aufteilung Und Anschluss Der Pv-Module Bei Parallelanlagen
SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss Stellen Sie speziell bei Parallelanlagen sicher, dass die Netz- Versorgungsleitung bis zu den Sammelschienen richtig dimensioniert und abge- sichert ist. Achten Sie zudem immer darauf, dass die Wechselrichter eingangs- seitig in der Anschlussleitung lediglich über die Phase (LS) abgesichert sind. -
Seite 49: Anschluss Der Kommunikationsleitungen Bei Parallelanlagen
SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss 6.4.5 Anschluss der Kommunikationsleitungen bei Parallelanlagen Zum Aufbau der Parallelanlagen gehört auch der Anschluss aller Kommunikati- ons- und Ausgleichsleitungen. Hierzu verbinden Sie alle Parallelanschlüsse (P1 und P2) sowie alle Ausgleichsanschlüsse (C1 und C2) gemäß der Anleitung un- ter ... -
Seite 50: Swr-Kopplung Mit Dem Pc
SWR AX – K1 ( 1 - 5 kVA ) Installation und Anschluss SWR-Kopplung mit dem PC Um den Wechselrichter mit einem PC zu koppeln, verwenden Sie bitte das mit- gelieferte Kommunikationskabel und verbinden somit den Wechselrichter mit der USB-Schnittstelle des PCs. Abb. -
Seite 51: Inbetriebnahme Des Wechselrichters
SWR AX – K1 ( 1 - 5 kVA ) Inbetriebnahme Inbetriebnahme des Wechselrichters Die Inbetriebnahme setzt generell voraus, dass alle vorhergehenden Kapitel dieses Handbuchs bereits erfolgreich abgearbeitet und kontrolliert wurden. Überprüfen Sie zudem, dass die Verbraucher angeschlossen und ausgeschaltet sind. - Seite 52 SWR AX – K1 ( 1 - 5 kVA ) Inbetriebnahme • Stellen Sie alle Parameter gemäß Ihrer Anwendung ein, z.B. Lade- strom, Prioritäten, Eingangsspannungsbereich, etc. • Wechsel Sie im Menü zurück in den Normalbetrieb. • Schalten Sie den Trennschalter der PV-Module ein; •...
-
Seite 53: Gerätebetrieb Und Bedienung
SWR AX – K1 ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Gerätebetrieb und Bedienung Aufgrund der umfangreichen Schutzfunktionen, welche das Gerät zur Überwa- chung der Quellen und Lastverhalten durchführt, arbeitet der Wechselrichter nahezu automatisch. Somit beschränkt sich die Bedienung der Anlage auf we- nige Schritte. - Seite 54 SWR AX – K1 ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Die nachfolgende Tabelle zeigt hierzu die Informationsseiten: Menüseite / Information: Dargestellte Anzeige (LCD): Netz-Eingangsspannung: 230 VAC, Ausgangsspannung: 230 VAC; Voreingestellte Informationsseite; (DEFAULT) Netz-Eingangsfrequenz: 50 Hz, Ausgangsspannung: 230 VAC; PV-Spannung: 60 VDC, Ausgangsspannung: 230 VAC;...
- Seite 55 SWR AX – K1 ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Akkubankspannung: 25,5 VDC, Ausgangsfrequenz: 50 Hz; Akkubankspannung: 25,5 VDC, Verbraucherlast: 70 % Netz-Eingangsspannung: 230 VAC, Verbraucherlast: 600 VA; Die Scheinleistung [in VA] wird < 1000 VA in VA angezeigt und >...
-
Seite 56: Kaltstart" (Cold Start)
SWR AX – K1 ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Firmware Version (CPU): CPU1 V00015.90 Firmware Version (CPU): CPU2 V00003.23 „Kaltstart“ (COLD START) Der Wechselrichter kann auch ohne Netz- oder PV-Versorgung direkt gestartet werden. Es ist lediglich der Akkubankanschluss nötig. Nach dem Einschalten (POWER) arbeitet der Wechselrichter dann im Inverter-Betrieb und versorgt die Verbraucher solange autonom mit Strom, bis die Akkubank entladen ist. - Seite 57 SWR AX – K1 ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Es ist von Vorteil, wenn die Parametereinstellungen vorab im Inverter-Betrieb stattfinden, ohne dass die Eingangsquellen (Netz und PV) und die Verbraucher (Last) zugeschaltet oder angeschlossen sind. Verwenden Sie deshalb den „Kaltstart“...
- Seite 58 SWR AX – K1 ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Menü- Beschreibung: Parameter / Option: punkt Eingangsspannungsbereich für Haushaltsgeräte Netz- (90-280 VAC); Eingangsspannungs- Eingangsspannungsbereich für bereich Computer etc. (170-280 VAC); Energiesparmodus deaktiviert; Energiesparmodus: (Inverter wird ausgeschal- tet wenn nur ein sehr Energiesparmodus aktiviert;...
- Seite 59 SWR AX – K1 ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Menü- Beschreibung: Parameter / Option: punkt 1 kVA: Spannungsschwelle ein- stellbar von 12,0 bis 14,5 V oder Akkubank- Vollständig geladen. Spannungsschwelle: 2, 3 kVA: Spannungsschwelle einstellbar von 24,0 bis 29,0 V Rücksprung in den Inver- ter-Betrieb (Autonomie) oder...
- Seite 60 SWR AX – K1 ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Menü- Beschreibung: Parameter / Option: punkt Speichern ist aktiviert. Speichern der Fehler: (FAULT CODES) Speichern ist deaktiviert. 1 kVA: Einstellbereich von 12,0 bis 14,6 V Akkubank, Starklade- spannung definieren: 2, 3 kVA: Einstellbereich Wenn in Menüpunkt 05...
- Seite 61 SWR AX – K1 ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Menü- Beschreibung: Parameter / Option: punkt PV-Leistungsausgleich aktiviert. PV-Leistungsausgleich: Die Solarleistung wird zwischen dem PV- PV-Leistungsausgleich deakti- Ladebetrieb und dem viert, der Ladebetrieb hat Vor- Inverter-Betrieb aufgeteilt rang.
-
Seite 62: Akkubank Ladungsausgleichs-Funktion
SWR AX – K1 ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Akkubank Ladungsausgleichs-Funktion Die Ladungsausgleichs-Funktion ist direkt im Laderegler integriert. Es kehrt den Aufbau negativer chemischer Effekte wie Schichtbildungen um, ein Zustand, bei dem die Säurekonzentration am Boden des Akkus größer ist als an der Obersei- te. -
Seite 63: Nutzungshinweis Gegen Tiefentladene Batterien
SWR AX – K1 ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Sollte währen der definierten Ausgleichszeit die Spannungsschwelle U3 nicht erreicht werden meldet der Wechselrichter „TIMEOUT“ und der Ladungsaus- gleich wird deaktiviert. Nutzungshinweis gegen tiefentladene Batterien Wir möchten Sie auf eine Betriebs Situation hinweisen, welche bei ungünstigen Verhältnissen zu einer Tiefentladung der Batterien führen kann. -
Seite 64: Warn- Und Fehlermeldungen
SWR AX – K1 ( 1 - 5 kVA ) Fehlermeldungen Warn- und Fehlermeldungen Der SWR stellt über die Statusanzeige (FAULT-LED) und der Informationsan- zeige (LCD) sämtliche Warn- und Alarmmeldungen zur Verfügung. Dabei wer- den diese Meldungen noch akustisch, durch einen Signalgeber (BUZZER), un- terstützt. - Seite 65 SWR AX – K1 ( 1 - 5 kVA ) Fehlermeldungen Rückkopplungsschutz Firmwareversionen nicht kompatible Fehler in der Stromverteilung Fehler Kommunikationsbus CAN Verbindungsfehler Synchronisationsverlust Batteriespannung wurde unterschiedlich erkannt AC-Eingangsspannung und -frequenz unterschiedlich er- kannt AC-Ausgangsströme unterschiedlich Die Einstellung des AC-Ausgangsmodus ist unterschiedlich Hinweis: Die Fehlermeldungen 51-58 sind nur in 4, 5 kVA Geräten verfügbar! Die Fehlermeldungen 60-86 sind nur mit der Parallelkarte verfügbar Eine Liste der möglichen Warnungen zeigt die nachfolgende Tabelle:...
-
Seite 66: Fehlersuche Und Fehlerbehebung
SWR AX – K1 ( 1 - 5 kVA ) Fehlermeldungen Fehlersuche und Fehlerbehebung Die nachfolgende Tabelle zeigt mögliche Ursachen des Gerätefehlverhaltens und liefert dazu die entsprechende Abhilfe bzw. Maßnahmen: Problem Anzeigen/Signale: Mögliche Ursache: Fehlerbehebung: • Akkubank extern Gerät schaltet Alle Anzeigen und laden;... - Seite 67 SWR AX – K1 ( 1 - 5 kVA ) Fehlermeldungen Gerät muss repariert Fehlernummer 01 Lüfter-Fehler. werden: Lüfter-Tausch. Versuch: reduzieren Sie Ausgang abnormal die Last, führt dies zu Fehlernummer 06 (Inverter-Spg. < 190 keiner Änderung muss / 58 od. > 260 VAC) das Gerät repariert wer- den.
-
Seite 68: Problembehandlung
Ihres Wechselrichters vorliegt, füllen Sie bitte unser Störungsformular für die AX-Serie aus und senden Sie das Gerät an uns zur Überprüfung bzw. Repara- tur. Dieses Störungsformular AX-Serie finden Sie auf unserer Internetseite www.effekta.com im Bereich Service/Support. Des Weiteren haben wir für Sie einen E-Mail-Kontakt eingerichtet. solar-team@effekta.com Bitte habe Sie dafür Verständnis, dass wir ohne Angaben vom Gerätetyp und... -
Seite 69: Software
Vergewissern Sie sich wenn möglich, dass die Lüfter weiterhin ausreichend kühlen. 13.1 Wechseln von SWR-Komponenten Das Wechseln von SWR-Komponenten wie z.B. eines Lüfters ist ausschließlich der EFFEKTA Regeltechnik GmbH oder einer akkreditierten Servicestelle vor- behalten. AX - Serie... -
Seite 70: Service-Protokoll
SWR AX-K ( 1 - 5 kVA ) Wartung und Service 13.2 Service-Protokoll Tragen Sie stets alle Wartungs- und Servicearbeiten, die an der SWR- Einrichtung durchgeführt wurden in das Service-Protokoll ein. Datum Durchgeführten Arbeiten Durchgeführt von AX - Serie... -
Seite 71: Technische Daten
SWR AX – K1 ( 1 - 5 kVA ) Technische Daten Technische Daten 1000 VA 2000 VA 3000 VA 4000 VA 5000 VA AX-K1: 1000 W 2000 W 3000 W 4000 W 5000 W AC-Eingang: AC Eingangs-Wellenform: sinusförmig (Netz und Generator) AC Eingangs-Spannung: 230 VAC 90 –... - Seite 72 SWR AX – K1 ( 1 - 5 kVA ) Technische Daten 1000 VA 2000 VA 3000 VA 4000 VA 5000 VA AX-K1: 1000 W 2000 W 3000 W 4000 W 5000 W Akkubank: Nominalspannung: 12 VDC 24 VDC 48 VDC Kaltstartspannung: 11,5 VDC 23,0 VDC...
- Seite 73 SWR AX – K1 ( 1 - 5 kVA ) Technische Daten 1000 VA 2000 VA 3000 VA 4000 VA 5000 VA AX-K1: 1000 W 2000 W 3000 W 4000 W 5000 W Akkumulatordaten (fest hinterlegt): Nassakku: 14,6 VDC 29,2 VDC 58,4 VDC Starkladespannung: AGM:...
-
Seite 74: Typenschild Des Gerätes
SWR AX – K1 ( 1 - 5 kVA ) Technische Daten 14.1 Typenschild des Gerätes Das Typenschild dient im Wesentlichen zur eindeutigen Identifizierung des Ge- rätes bzw. des Modells. Die angegebenen Anschluss- und Leistungswerte als auch ergänzende Hinweise sind un- bedingt zu beachten und mit den Anga- ben in den Techni-... -
Seite 75: Autonomiezeiten
SWR AX – K1 ( 1 - 5 kVA ) Technische Daten 14.2 Autonomiezeiten Die nachfolgenden Tabellen stellen grob die Autonomiezeiten der AX-K1 Serie dar, in Abhängigkeit des Lastverhaltens und der Akkubankkapazität (100 oder 200 Ah). Modell 1 kVA: Last [VA]: Autonomie [min] 100 Ah Autonomie [min] 200 Ah 1610... - Seite 76 SWR AX – K1 ( 1 - 5 kVA ) Technische Daten 2100 2400 2700 3000 Modell 4 kVA: Last [VA]: Autonomie [min] 100 Ah Autonomie [min] 200 Ah 1610 1200 1600 2000 2400 2800 3200 3600 4000 Modell 5 kVA: Last [VA]: Autonomie [min] 100 Ah Autonomie [min] 200 Ah...
-
Seite 77: Lieferumfang / Zubehör
SWR AX – K1 ( 1 - 5 kVA ) Lieferumfang / Zubehör Lieferumfang / Zubehör Im nachfolgenden sehen Sie die Liste des Lieferumfangs und vergleichen diese mit der erhaltenen Ware. Sollten Artikel oder Komponenten fehlen bitten wir Sie uns dies sofort mitzuteilen. Artikel oderAr- Anzahl Funktion / Ansicht:... -
Seite 78: Optionales Zubehör
SWR AX – K1 ( 1 - 5 kVA ) Lieferumfang / Zubehör Optionales Zubehör Die hier aufgeführten Komponenten, Geräte und/oder Anlagen sind als Zube- hör, passend zur AX-K1 SWR-Serie, durch die EFFEKTA Regeltechnik GmbH geprüft und zugelassen. 16.1 Parallel-Erweiterungskarte Sofern eine Anwendung höhere Leistungen benötigt oder ein Drehstromnetz... - Seite 79 SWR AX – K1 ( 1 - 5 kVA ) Lieferumfang / Zubehör Beispiel 1: Parallelanlage bestehend aus drei Wechselrichtern. Abb. 16-3 Signalkopplung von drei SWRs (P1 -> P2 , P1 -> P2 , P1 -> P2 Beispiel 2: Parallelanlage bestehend aus vier Wechselrichtern. Abb.
-
Seite 80: Die Akkubank
SWR AX – K1 ( 1 - 5 kVA ) Lieferumfang / Zubehör Beispiel 4: Mischbetrieb einer Drehstromanlage mit den Phasen P1, P2, P3. Al- lerding arbeitet die Phase 1 im Parallel-Betrieb mit zwei Wechselrichtern. Es wird hier deutlich, dass die Stromausgleichsleitungen für die beiden Wechsel- richter der Phase 1 benötigt werden, da diese im Parallel-Betrieb arbeiten. -
Seite 81: Konformitätserklärungen
Mit einem CE-Zeichen versehene Einheiten erfüllen die in der EU harmonisier- ten Standards und Richtlinien. Die EU-Konformitätserklärung ist auf Anfrage für dieses Produkt erhältlich. Kon- taktieren Sie hierzu unsere 11 Service-Hotline. Des Weiteren ist die Konformitätserklärung für dieses Produkt auf unserer Website direkt abrufbar: http://www.effekta.com AX II - Serie... - Seite 83 Notizen AX II - Serie...
- Seite 84 EFFEKTA Regeltechnik GmbH Rheinwaldstraße 34 D – 78628 Rottweil...
