SWR AX – K1 ( 1 - 5 kVA )
Installation und Anschluss
6.4.3

Eingangs- / Ausgangsanschluss einer Drehstromanlage

Die dreiphasige Drehstromanlage ist eingangsseitig dadurch gekennzeichnet,
dass ausgehend der Sammelschienen jeder Wechselrichter mit N, PE (parallel)
verbunden ist. Die Phasen (L1, L2, L3) sind jeweils direkt zu den Wechselrich-
tern geführt.

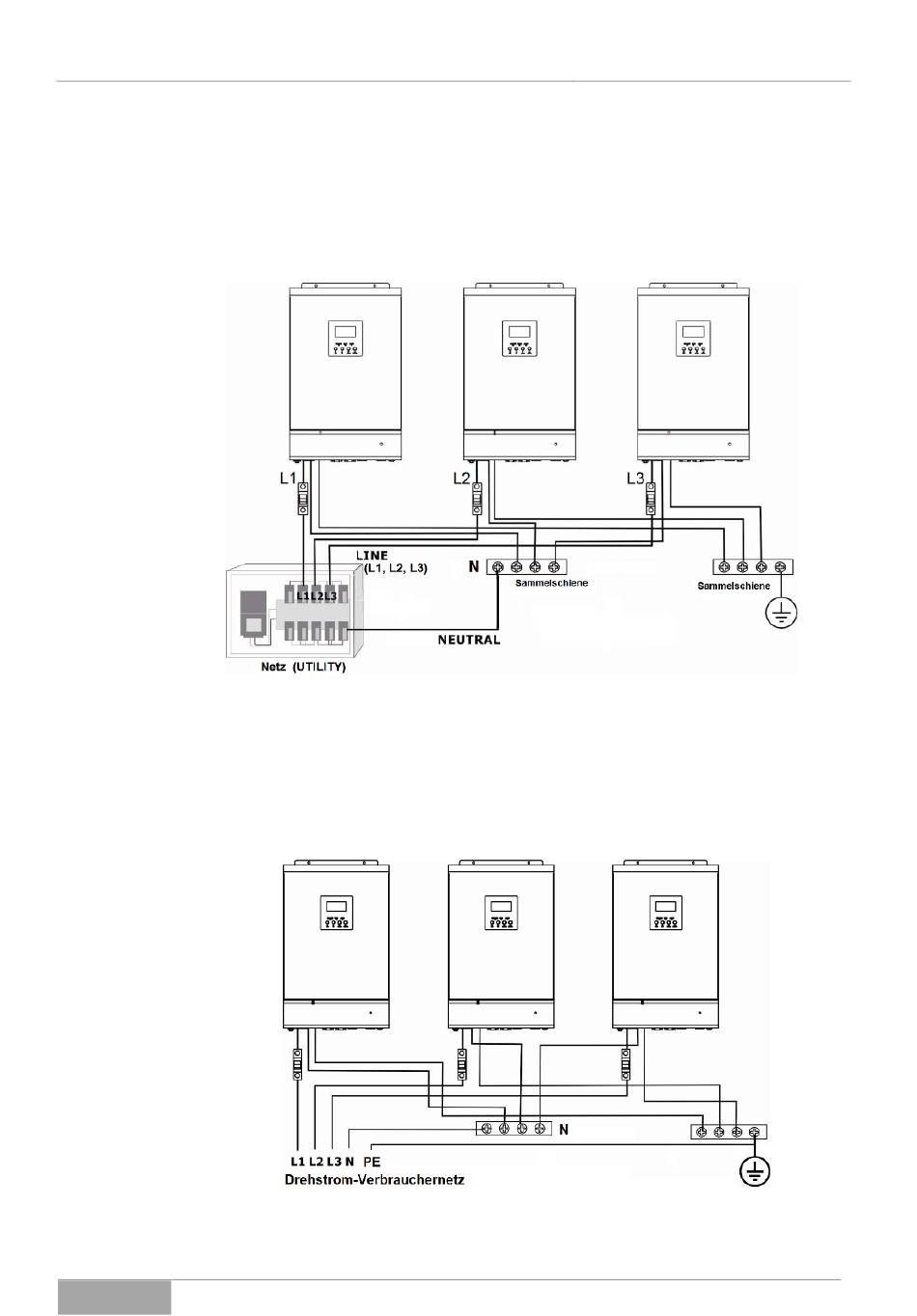

Abb. 6-21 Anschluss der Netz-Versorgung einer Drehstromanlage (dreiphasig).
Die dreiphasige Drehstromanlage ist ausgangsseitig dadurch gekennzeichnet,
dass ausgehend der Sammelschienen jeder Wechselrichter mit N, PE (parallel)
verbunden ist. Die Phasen (L1, L2, L3) sind jeweils direkt von den Wechselrich-
tern zum Verbrauchernetz geführt.
Abb. 6-22 Anschluss der Verbraucher einer Drehstromanlage (dreiphasig).
AX - Serie 47
