SWR AX – K1 ( 1 - 5 kVA )
Modell:
1000 VA
2000 VA
3000 VA
4000 VA
5000 VA
Zum Anschluss der Netzversorgung gehen Sie bitte wie folgt vor:
•
•
Modell:
1 kVA

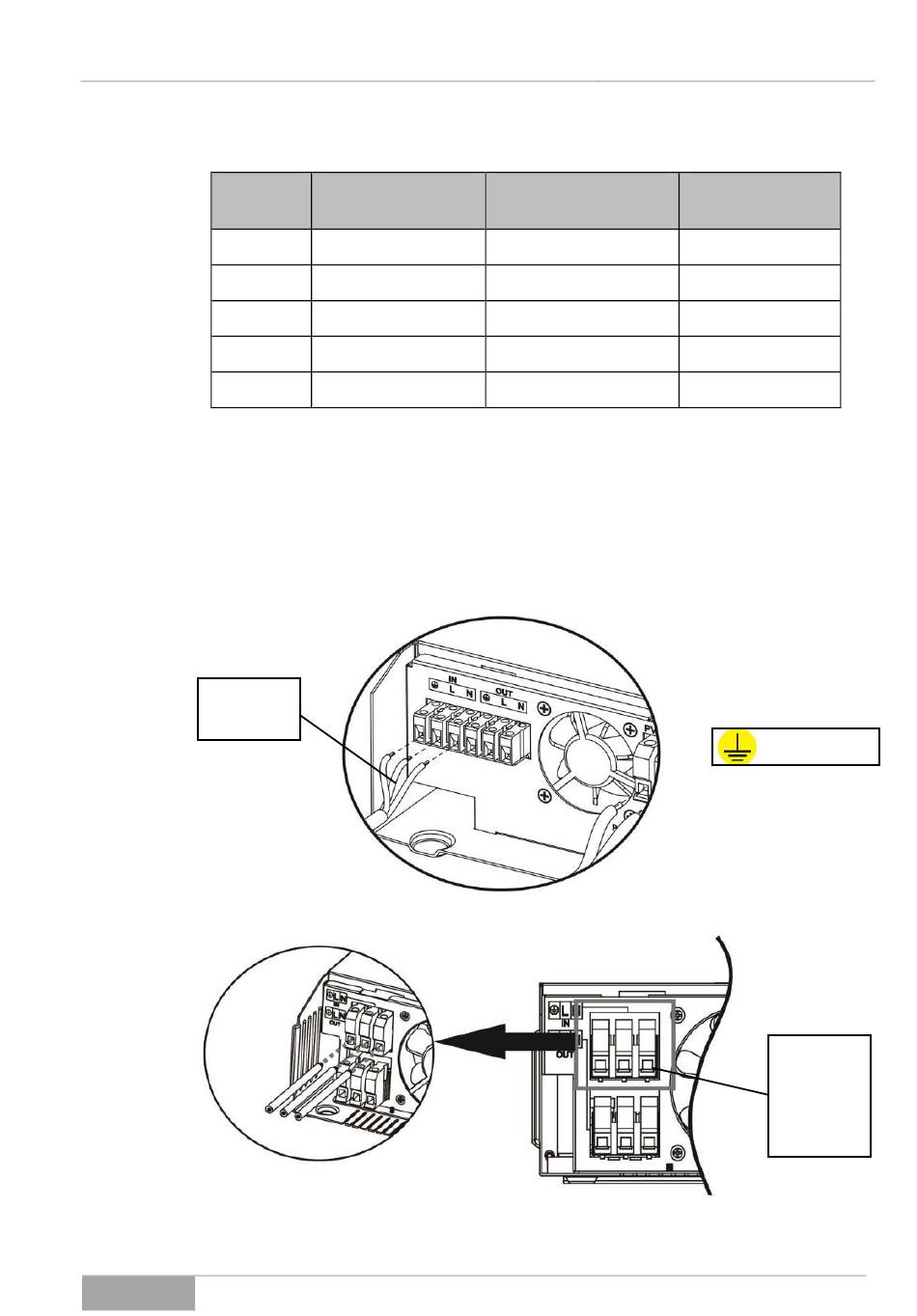

Abb. 6-15 Lage der Klemmanschlüsse AC-Eingang.
AX - Serie
Leiterquerschnitt:
1,5 mm²
2,5 mm²
4 mm²
6 mm²
10 mm²
Entfernen Sie die Leiterisolation um ca. 10 mm an allen drei Leitern.
Führen Sie die Leitungsenden durch die entsprechende Bodenöff-
nung und schrauben die einzelnen Leiter gemäß der Kennzeichnung
PE, L, N (Klemmanschluss) an (Abb. 6-15). Das aufzubringende
Drehmoment entnehmen Sie auch der Tabelle oben.
Installation und Anschluss
Leitungsschutz-
schalter:
10 A
20 A
32 A
40 A
50 A
Anzugsmoment:
0,5-0,6 Nm
0,8-1,0 Nm
1,2-1,6 Nm
1,4-1,6 Nm
1,4-1,6 Nm
L N
Modell:
2 kVA
3 kVA
4 kVA
5 kVA
