SWR AX – K1 ( 1 - 5 kVA )
Stellen Sie sicher, dass Sie die Netz-Versorgung mit dem AC-Eingang (INPUT)
verbunden haben. Achten Sie zusätzlich darauf, dass L und N nicht vertauscht
sind. Der Schutzleiter ist unbedingt anzuschließen.
Zum Anschluss der Verbraucher (Last) gehen Sie bitte wie folgt vor:
•
•

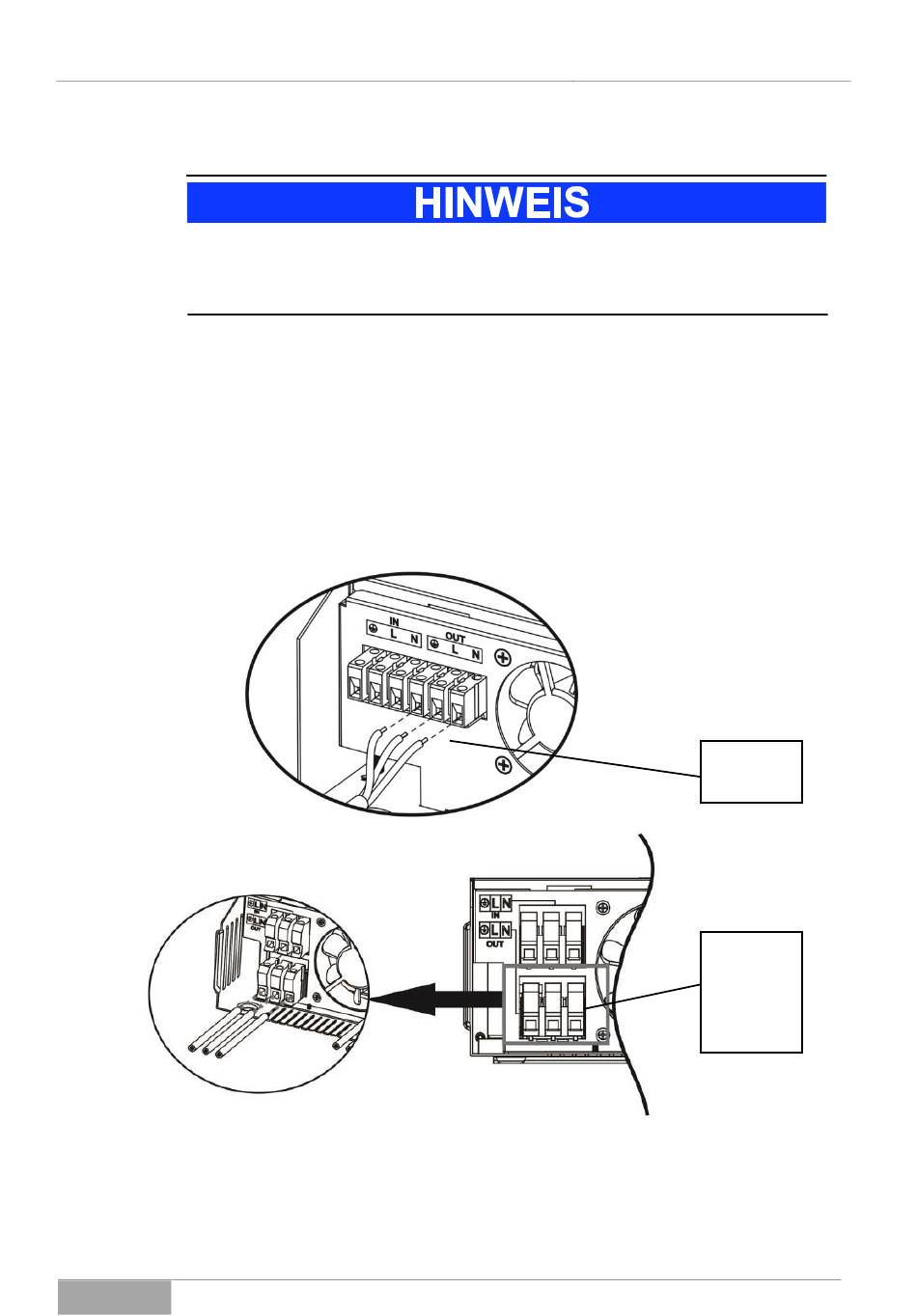

Abb. 6-16 Lage der Klemmanschlüsse AC-Ausgang.
AX - Serie
Entfernen Sie die Leiterisolation um ca. 10 mm an allen drei Leitern.
Führen Sie die Leitungsenden durch die entsprechende Bodenöff-
nung und schrauben die einzelnen Leiter gemäß der Kennzeichnung
PE, L, N (Klemmanschluss) an (Abb. 6-15). Das aufzubringende
Drehmoment entnehmen Sie auch der Tabelle oben.
Installation und Anschluss
Modell:
1 kVA
Modell:
2 kVA
3 kVA
4 kVA
5 kVA
