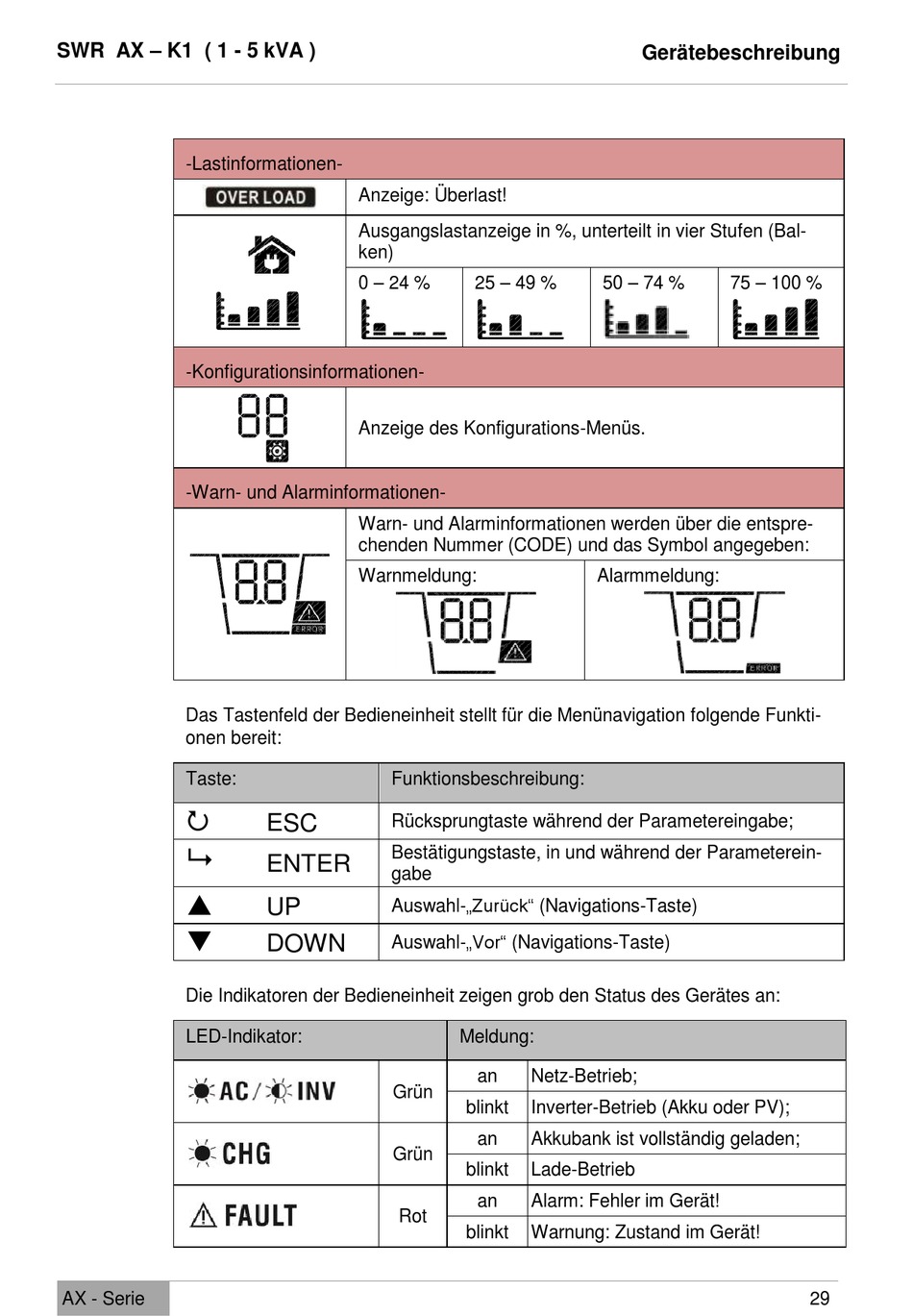

Effekta SWR AX-K1 Serie Handbuch Seite 29

SWR AX – K1 ( 1 - 5 kVA )
-Lastinformationen-
-Konfigurationsinformationen-
-Warn- und Alarminformationen-
Das Tastenfeld der Bedieneinheit stellt für die Menünavigation folgende Funkti-
onen bereit:
Taste:




Die Indikatoren der Bedieneinheit zeigen grob den Status des Gerätes an:
LED-Indikator:
AX - Serie
Anzeige: Überlast!
Ausgangslastanzeige in %, unterteilt in vier Stufen (Bal-
ken)
0 – 24 %
Anzeige des Konfigurations-Menüs.
Warn- und Alarminformationen werden über die entspre-
chenden Nummer (CODE) und das Symbol angegeben:
Warnmeldung:
Funktionsbeschreibung:
ESC
Rücksprungtaste während der Parametereingabe;
Bestätigungstaste, in und während der Parameterein-
ENTER
gabe
UP
Auswahl-„Zurück" (Navigations-Taste)
DOWN
Auswahl-„Vor" (Navigations-Taste)
Grün
Grün
Rot
25 – 49 % 50 – 74 %
Alarmmeldung:
Meldung:
an Netz-Betrieb;
blinkt Inverter-Betrieb (Akku oder PV);
an Akkubank ist vollständig geladen;
blinkt Lade-Betrieb
an Alarm: Fehler im Gerät!
blinkt Warnung: Zustand im Gerät!
Gerätebeschreibung
75 – 100 %
