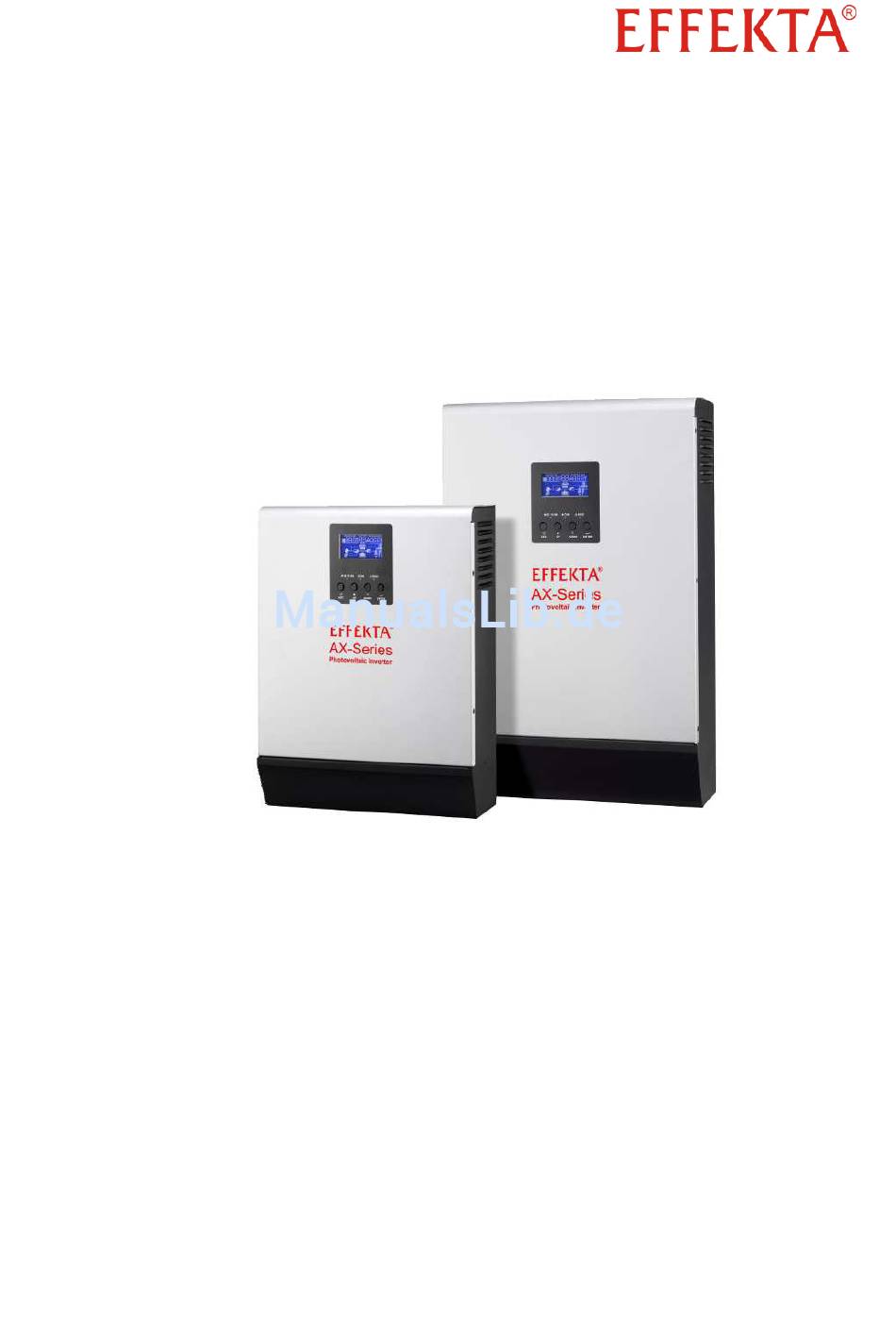

SWR
Solarwechselrichter
AX-K Serie
Handbuch V 2.0
AX-K Serie:
1000 VA
2000 VA
3000 VA
4000 VA
5000 VA
1 / 2 / 3 / 4 / 5 kVA,
Artikelnummern:
SLAKVTSI1K0WX012
SLAKVTSI2K0WX024
SLAKVTSI3K0WX024
SLAKVTSI4K0WX048
SLAKVTSI5K0WX048
Originalhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Effekta AX-K

  • Seite 1 Solarwechselrichter AX-K Serie 1 / 2 / 3 / 4 / 5 kVA, Handbuch V 2.0 AX-K Serie: Artikelnummern: 1000 VA SLAKVTSI1K0WX012 2000 VA SLAKVTSI2K0WX024 3000 VA SLAKVTSI3K0WX024 4000 VA SLAKVTSI4K0WX048 5000 VA SLAKVTSI5K0WX048 Originalhandbuch...
  • Seite 2 SWR AX-K ( 1 - 5 kVA ) Impressum Impressum  by EFFEKTA Regeltechnik GmbH Diese Dokumentation ist nur für den Betreiber bestimmt. Der Inhalt dieser Do- kumentation (Texte, Abbildungen, Zeichnungen, Grafiken, Pläne etc.) darf ohne unsere schriftliche Zustimmung weder vollständig noch teilweise vervielfältigt oder verbreitet werden oder zu Zwecken des Wettbewerbs unbefugt verwertet oder an Dritte ausgehändigt bzw.
  • Seite 3: Inhaltsverzeichnis

    SWR AX-K ( 1 - 5 kVA ) Inhaltsverzeichnis Inhaltsverzeichnis Einführung ....................... 5 Vorwort ........................5 Gültigkeit ........................6 Aufbewahrung ......................6 Abkürzungen, Benennung und Symbolik ..............6 Informationspflicht ..................... 9 Gewährleistungsbedingungen.................. 10 Haftungsbeschränkung .................... 11 Sicherheitshinweise ....................13 Einleitung......................... 13 Bestimmungsgemäßer Gebrauch ................
  • Seite 4 SWR AX-K ( 1 - 5 kVA ) Inhaltsverzeichnis Anschluss des Solarwechselrichters ................ 40 Aufbau und Anschluss einer Parallelanlage ............. 46 Anschluss des Akkubankalarms (DRYCONTACT) ........... 51 SWR-Kopplung mit dem PC ..................52 Inbetriebnahme des Wechselrichters ..............53 Gerätebetrieb und Bedienung ................55 Ein- / Ausschalten des Gerätes ................
  • Seite 5: Einführung

    SWR AX-K ( 1 - 5 kVA ) Einführung Einführung Vorwort Sehr geehrte(r) Benutzerin / Benutzer, Dieses Handbuch wird benötigt, um die hier aufgeführte, Solarwechselrichter- Serie zu betreiben. Dieses Handbuch soll Sie bei Ihrer verantwortungsvollen Arbeit unterstützen und grundlegende Informationen über die Solarwechselrichter vermitteln, nämlich über das Funktionsprinzip, die Anwendung und darüber hinaus, den...
  • Seite 6: Gültigkeit

    SWR AX-K ( 1 - 5 kVA ) Einführung Gültigkeit Die Beschreibungen in diesem Handbuch beziehen sich ausschließlich auf die in den technischen Daten definierte Solarwechselrichter (SWR) als Gan- zes bzw. auf Module, Baugruppen und Einzelteile, die von der Firma...
  • Seite 7: Warnung Vor Gefahrenstellen

    SWR AX-K ( 1 - 5 kVA ) Einführung WARNUNG! Texte, die mit WARNUNG! gekennzeichnet sind, warnen vor Gefährdungen. Wenn Sie vorbeugende Schutzmaßnahmen unterlassen, können diese Ge- fährdungen zu schweren (irreversiblen) Verletzungen oder zum Tod führen! VORSICHT! Texte, die mit VORSICHT! gekennzeichnet sind, warnen vor Gefährdungen.
  • Seite 8 SWR AX-K ( 1 - 5 kVA ) Einführung Warnung im Umgang mit Akkumulatoren! Gebots-Symbole: Beachten Sie die angegebene(n) Dokumentation(en) bzw. die Hinweise! Vor weiteren Arbeiten freischalten! Umwelt Symbole: Kennzeichnet Hinweise zum Recycling. Kennzeichnet Baugruppen, die der Elektronikschrottverordnung unterliegen. Kennzeichnet Baugruppen oder Teilen, die entsorgt werden müssen. Werfen Sie diese nicht in den Hausmüll.
  • Seite 9: Informationspflicht

    Gerät (der Anlage) arbeiten, gelesen und verstanden sein. Dies betrifft im Wesentlichen das Service-, Bedien- und Reinigungspersonal, einschließlich des Transports- und/oder Entsorgungspersonals. Die Firma EFFEKTA Regeltechnik GmbH lehnt jede Haftung für entstandene Schäden, verursacht durch nicht bzw. unzureichend instruiertes Personal, ab! AX-Serie...
  • Seite 10: Gewährleistungsbedingungen

    SWR AX-K ( 1 - 5 kVA ) Einführung Gewährleistungsbedingungen Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbe- wahrt werden. Sie wird für die Inanspruchnahme von Gewährleistungen be- nötigt. Wird das Produkt an einen anderen Benutzer weitergegeben, so hat dieser für den Rest der Gewährleistungszeit Anspruch auf Gewährleistungen.
  • Seite 11: Haftungsbeschränkung

    Einsparungen) oder Begleitschäden, auch in dem Fall, dass wir über die Möglichkeit solcher Schäden informiert worden sind; Auf keinen Fall ist die EFFEKTA Regeltechnik GmbH verantwortlich für jegli- che zufällige, indirekte, spezielle, Folge- oder andere Schäden jeglicher Art (einschließlich ohne jede Begrenzung Schäden bezüglich Profitverlust, Ge- schäftsunterbrechung, Verlust von Geschäftsinformationen, oder jeglichen...
  • Seite 12 SWR AX-K ( 1 - 5 kVA ) Einführung Nachlässigkeit, strikte Haftpflicht, oder anderen Forderungen entstehen, auch wenn die EFFEKTA Regeltechnik GmbH im Voraus über die Möglichkeit sol- cher Schäden informiert wurde. Dieser Ausschluss enthält auch jede Haft- pflicht, die aus Forderungen Dritter gegenüber dem Erstkäufer entstehen kann.
  • Seite 13: Sicherheitshinweise

    SWR AX-K ( 1 - 5 kVA ) Sicherheitshinweise Sicherheitshinweise Einleitung Dieser Solarwechselrichter ist ein nach den Regeln und Vorschriften der Tech- nik hergestelltes Gerät zur Versorgung eines Verbrauchernetzes. Hierbei ist der Multifunktionswechselrichter zum Aufbau einer Insellösung (PV-Module als Quelle) ebenso geeignet wie zusätzlich zum Anschluss an das öffentliche Netz oder entsprechender Generatoren.
  • Seite 14: Personenschäden / Sachschäden Vermeiden

    Anweisungsschritte ein. Verwenden Sie nur Original-Ersatzteile von EFFEKTA Regeltechnik GmbH Umwelt schützen Senden Sie das Produkt nach Abschluss der Nutzungszeit an die EFFEKTA Regeltechnik GmbH zurück. Wir sorgen für eine umweltgerechte Entsorgung. Transport und Lagerung Der SWR darf nur mit der Originalverpackung an den Bestimmungsort transpor- tiert werden.
  • Seite 15: Anschluss

    SWR AX-K ( 1 - 5 kVA ) Sicherheitshinweise Halten Sie die zur Belüftung notwendigen Mindestabstände zu benachbarten Einrichtungen oder Wänden ein (siehe hierzu 14 Technische Daten und Installation und Anschluss). Stellen Sie die notwendige Luftzirkulation sicher. Das Gerät niemals in feuchter Umgebung betreiben. Flüssigkeiten sind generell von der SWR-Einrichtung fernzuhalten.
  • Seite 16: Betrieb

    SWR AX-K ( 1 - 5 kVA ) Sicherheitshinweise Weiterhin sind zum Anschluss des SWRs folgende Punkte immer zu befolgen: – Verlegen Sie sämtliche Anschlüsse Installationsgerecht und halten Sie Leitungslängen so kurz als möglich; – Achten Sie beim Anschluss immer auf die Polung der PV- und Akkubank-Anschlüsse;...
  • Seite 17: Umgang Mit Akkumulatoren

    SWR AX-K ( 1 - 5 kVA ) Sicherheitshinweise Umgang mit Akkumulatoren Generell besteht im Umgang mit Akkumulatoren die Gefahr von Stromschlägen, Verbrennungen und/oder Verätzungen. Deshalb sind unbefugte Personen von Akkumulatoren immer fern zu halten. GEFAHR! Akkumulatoren bzw. deren Anschlüsse können Stromschläge verursachen.
  • Seite 18: Wartung, Service Und Störungen

    SWR AX-K ( 1 - 5 kVA ) Sicherheitshinweise 2.10 Wartung, Service und Störungen GEFAHR! Achtung – Gefahr von Stromschlägen. Selbst nach dem Ausschalten durch den POWER-Schalter bzw. nach dem Auf- trennen aller Quellen und der Akkuversorgung können noch Teile des SWRs hohe Spannungen führen.
  • Seite 19: Wechselrichterbetrieb Und Netz-Formen

    SWR AX-K ( 1 - 5 kVA ) Sicherheitshinweise Wechselrichterbetrieb und Netz-Formen Solarwechselrichter ohne Netzeinspeisung sind eingangsseitig gegenüber dem Netz als Last zu sehen und ausgangsseitig bezüglich der Verbraucher als Ge- nerator. Hierbei ist zu beachten, dass ausgangsseitig beim Anschluss und Auf- bau des Netzes sämtliche Sicherheitsrichtlinien (Verbraucher- und Berührungs-...
  • Seite 20: Isolation Und Netz-Neuaufbau

    SWR AX-K ( 1 - 5 kVA ) Sicherheitshinweise Isolation und Netz-Neuaufbau Der Einsatz eines Trenntransformators ist zwar kostenintensiv, hat aber den Vorteil, dass der Ausgang vollständig isoliert wird. Das anschließende, neu auf- gebaute TN-S Netz sowie deren Schutzeinrichtungen bleiben so jederzeit funk- tionstüchtig.
  • Seite 21: Zusammenfassung Und Gültigkeit

    SWR AX-K ( 1 - 5 kVA ) Sicherheitshinweise setzt werden. Abschließend werden alle Verbraucher direkt abgesichert und ge- erdet. Der große Vorteil besteht hier in der Fehlertoleranz des Netzes, denn der Fehlerfall 1 hat noch keine Auswirkungen. Zusammenfassung und Gültigkeit Die o.g.
  • Seite 22: Gerätebeschreibung Des Swrs

    SWR AX-K ( 1 - 5 kVA ) Gerätebeschreibung Gerätebeschreibung des SWRs Die AX Serie ist ein Multifunktionsgerät (HYBRID POWER SYSTEM) mit den Komponenten: Netz- und PV-Ladegerät in Kombination eines Wechselrichters (INVERTER). Somit entsteht i.a. ein Energiefluss von den Energiequellen zur Akkubank und weiter über den Inverter zu den Verbrauchern (siehe Abb.
  • Seite 23: Topologie Und Aufbaukonzepte

    SWR AX-K ( 1 - 5 kVA ) Gerätebeschreibung Topologie und Aufbaukonzepte Ziel ist die Realisierung verschiedenster „Eigenverbrauchskonzepte“ (OFF GRID SYSTEMS) durch den Einsatz der AX Solarwechselrichter Serie abzude- cken. Die klassische Insellösung ist durch eine vollständige Energie-Autonomie ge- prägt (Abb. 4-2). Bei diesem Aufbau wird die Solarenergie der PV-Module direkt dem Verbrauchernetz zur Verfügung gestellt.
  • Seite 24 SWR AX-K ( 1 - 5 kVA ) Gerätebeschreibung 1-5 kVA oder zum anderen bei höheren Leistungen durch das Parallelschalten der Wechselrichter und der zugeordneten PV-Module (Abb. 4-4). Eine nachträg- liche Erweiterung ist auf diesem Wege ebenfalls möglich, allerdings nur bis zu einer Maximalleistung von 30 kVA (6x 5 kVA SWR).
  • Seite 25: Betriebsarten Des Solarwechselrichters

    SWR AX-K ( 1 - 5 kVA ) Gerätebeschreibung Es ist jedoch immer darauf zu achten, dass alle Wechselrichter die im Parallel- od. Drehstrombetrieb arbeiten, die gleiche Firmware (Softwarestand) aufweisen. Betriebsarten des Solarwechselrichters Der Wechselrichter arbeitet in der Regel vollständig autonom. Je nach den ak- tuellen Geschehnissen schaltet das Gerät zwischen den verschiedenen Be-...
  • Seite 26: Zusammenfassung Der Swr-Eigenschaften

    SWR AX-K ( 1 - 5 kVA ) Gerätebeschreibung rameter festgelegt werden (siehe hierzu Kapitel 8.4 Parametereinstellungen). Dazu zählt auch ein möglicher Energiesparbetrieb (POWER SAVING). Wird hier eine sehr geringe Last festgestellt, schaltet der Wechselrichter den Ausgang ab. Eine weitere Betriebsart stellt der Schlummerbetrieb dar. Steht keine Primär- energiequelle (PV oder Netz) mehr zur Verfügung und ist die Akkubank bereits...
  • Seite 27: Beschreibung Der Gerätekomponenten

    SWR AX-K ( 1 - 5 kVA ) Gerätebeschreibung überlast geraten kann. Eine Schädigung der Klimaanlage ist hierdurch nicht auszuschließen. Klären Sie diesen Sachverhalt mit Ihrem Lieferanten der Kli- maanlage, bevor Sie einen Anschluss vornehmen. Beschreibung der Gerätekomponenten Die nachfolgende Darstellung zeigt die Gerätserie in den verschiedenen Ansich- ten (Vorderansicht und die jeweilige Bodenansicht, Abb.
  • Seite 28 SWR AX-K ( 1 - 5 kVA ) Gerätebeschreibung Die Geräteelemente gemäß der Positionen in Abbildung (Abb. 4-6) sind im Nachfolgenden aufgeführt: – (1) Bedieneinheit (CONTROL PANEL) des Solarwechselrichters; – (2) Gitteröffnungen / Lammellenöffnungen, Lüftungsöffnungen des Gerätes; – (3) Geräteboden/Abdeckung, Zugang zu den Installationselementen;...
  • Seite 29 SWR AX-K ( 1 - 5 kVA ) Gerätebeschreibung Die Bedieneinheit ist zusätzlich mit einer Hupe (BUZZER) ausgerüstet, um ge- rade Warn- und Alarmmeldungen akustisch zu unterstützen. Die LCD Informationsanzeige stellt graphisch die einzelnen Betriebsarten dar und zeigt wichtige Betriebswerte und Parameter (Abb. 4-8).
  • Seite 30 SWR AX-K ( 1 - 5 kVA ) Gerätebeschreibung -Ausgangsinformationen- Werte-Anzeige für alle Ausgangsgrößen: Ausgangsspan- nung, Ausgangsfrequenz, Last [in %, VA, W] und Entladestrom der Akkubank; -Akkubankinformationen- Allgemeine Akkubank-Zustandsanzeige in 4 Stufen (Bal- ken) unterteilt (0- 24%, 25-49%, 50-74%, 75-100%). Sind 100% Ladung erreicht schaltet das Ladegerät in Erhal-...
  • Seite 31 SWR AX-K ( 1 - 5 kVA ) Gerätebeschreibung Akkuzellspannung: < 1,867 V Akkuzellspannung: 1,867 – 1,95 V Akkuzellspannung: 1,95 – 2,033 V Akkuzellspannung: > 2,033 V -Lastinformationen- Anzeige: Überlast! Ausgangslastanzeige in %, unterteilt in vier Stufen (Bal- ken) 0 – 24 % 25 –...
  • Seite 32: Aufbau Einer Akkumulatorbank (Battery Pack)

    SWR AX-K ( 1 - 5 kVA ) Gerätebeschreibung Die Indikatoren der Bedieneinheit zeigen grob den Status des Gerätes an: LED-Indikator: Meldung: Netz-Betrieb; Grün blinkt Inverter-Betrieb (Akku oder PV); Akkubank ist vollständig geladen; Grün blinkt Lade-Betrieb Alarm: Fehler im Gerät! blinkt Warnung: Zustand im Gerät!
  • Seite 33: Parallelanschluss (Swr Option Für 4, 5 Kva Geräte)

    SWR AX-K ( 1 - 5 kVA ) Gerätebeschreibung HINWEIS Sichern Sie Akkubanken immer mit einem Leitungsschutzschalter ab. Dieser sollte als Trennschalter jederzeit erreichbar sein. Die Auslegung der Strompfade bzw. Leitungsschutzschalter müssen immer ge- mäß dem Wechselrichtereinsatz, unter Einhaltung aller Installationsrichtlinien, erfolgen.
  • Seite 34: Lagerung Und Auspacken

    SWR AX-K ( 1 - 5 kVA ) Gerätebeschreibung Lagerung und Auspacken Auspacken der Geräte Entfernen Sie die Verpackung mit größter Sorgfalt, um Beschädigungen an den Wechselrichter und/oder des Verpackungsmaterials möglichst zu vermeiden. HINWEIS Kontrollieren Sie den Lieferumfang (siehe 15 Lieferumfang / Zubehör).
  • Seite 35: Installation Und Anschluss

    SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss Installation und Anschluss Bedenken Sie, dass alle in den technischen Daten aufgeführten Grenzwerte be- züglich der Umgebungs- und Betriebsbedingungen einzuhalten sind, um die einwandfreie Funktionsweise der Solarwechselrichter zu gewährleisten.
  • Seite 36: Vorbereitungen Zur Installation Und Anschluss

    SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss Vorbereitungen zur Installation und Anschluss Allgemein ist es notwendig zu allen Installations- und Anschlussarbeiten das Gerät am Geräteboden zu öffnen. Die nachfolgende Abbildung (Abb. 6-2) zeigt das Vorgehen, das Entfernen der beiden Schrauben und das Demontieren der Boden-Abdeckung: Abb.
  • Seite 37 SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss Abb. 6-3 Entnahme der Kommunikationskarte. • Schritt 2, entnehmen Sie die Leiterkarte die sich unter der Kommuni- kationskarte befindet, wie nachfolgend illustriert. Auch hier müssen die beiden Kabel abgezogen werden.
  • Seite 38 SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss • Schritt 4, Setzen Sie die Parallel-Erweiterungskarte wie gezeigt in Abbildung (Abb. 6-6) ein: Abb. 6-6 Einsetzen der Parallel-Erweiterungskarte. • Schritt 5, Verbinden Sie die Parallel-Erweiterungskarte wie gezeigt in Abbildung (Abb.
  • Seite 39: Montage Des Swr

    SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss Abb. 6-9 Rücksetzen der Kommunikationskarte. Somit ist der Einbau der Parallel-Erweiterungskarte abgeschlossen. Überprüfen Sie jedoch noch einmal den Sitz der Kabelpaare und der verwendeten Schrau- benpaare. Montage des SWR Beachten und verwenden Sie alle Aufhängungspunkte, um das Gerät sicher an...
  • Seite 40: Anschluss Des Solarwechselrichters

    SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss Sollten Sie die Geräte innerhalb einer Parallelanlage betreiben, sind zwischen den Wechselrichtern größere Installationsabstände einzuhalten, um die benötig- te Luftzirkulation der einzelnen SWRs aufrecht zu erhalten (siehe Abb. 6-11).
  • Seite 41: Anschluss Der Akkubank

    SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss HINWEIS Anschlussarbeiten dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Tragen Sie unbedingt entsprechende Personen-Schutzausrüstungen und verwenden installationsgerechtes Werkzeug. 6.3.1 Anschluss der Akkubank Um die maximale Sicherheit und Energieeffizienz der Anlage zu erhalten, sind Akkubankleitungen mit ausreichendem Kabelquerschnitt und entsprechender Leitungsabsicherung zu verwenden.
  • Seite 42 SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss • Führen Sie die konfektionierten Leitungsenden jeweils durch die ent- sprechende Bodenöffnung und schrauben diese gemäß der Polarität an den Akkubankanschlüssen (Abb. 6-13) an. Das aufzubringende Drehmoment beträgt dabei 2-3 Nm.
  • Seite 43: Anschluss Der Netz- Und Verbraucherversorgung

    SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss WARNUNG! Der oben angegebene Leitungsquerschnitt und -Absicherungen variiert je nach Anwendung und Einstellungen, so dass diese generell anwendungsspezifisch festgelegt werden müssen. Verwenden Sie generell Stiftkabelschuhe, um den Anschluss mit einem Leiter- querschnitt von 10 mm²...
  • Seite 44 SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss Modell: Leiterquerschnitt: Leitungsschutz- Anzugsmoment: schalter: 1000 VA 1,5 mm² 10 A 0,5-0,6 Nm 2000 VA 2,5 mm² 20 A 0,8-1,0 Nm 3000 VA 4 mm² 32 A 1,2-1,6 Nm 4000 VA 6 mm²...
  • Seite 45 SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss HINWEIS Stellen Sie sicher, dass Sie die Netz-Versorgung mit dem AC-Eingang (INPUT) verbunden haben. Achten Sie zusätzlich darauf, dass L und N nicht vertauscht sind. Der Schutzleiter ist unbedingt anzuschließen.
  • Seite 46: Aufbau Und Anschluss Einer Parallelanlage

    SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss HINWEIS Stellen Sie sicher, dass Sie die Verbraucher mit dem AC-Ausgang (OUTPUT) verbunden haben. Achten Sie zusätzlich darauf, dass L und N nicht vertauscht sind. Der Schutzleiter ist unbedingt anzuschließen.
  • Seite 47: Parallelanschluss An Die Akkubank

    SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss HINWEIS Beim Anschluss von Parallelanlagen ist darauf zu achten, dass ausgehend der Sammelschienen die Leitungslängen zu allen Wechselrichtern gleich gehalten werden. Ist dies nicht der Fall werden durch die unterschiedlichen Leitungsver- luste Spannungs- und Leistungsverzerrungen zwischen den einzelnen Geräten...
  • Seite 48: Eingangs- / Ausgangsanschluss Einer Parallelanlage

    SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss 6.4.2 Eingangs- / Ausgangsanschluss einer Parallelanlage Die einphasige Parallelanlage ist eingangsseitig dadurch gekennzeichnet, dass ausgehend der Sammelschienen jeder Wechselrichter mit L, N, PE (parallel) verbunden ist. Abb. 6-19 Anschluss der Netz-Versorgung einer einphasigen Parallelanlage.
  • Seite 49: Eingangs- / Ausgangsanschluss Einer Drehstromanlage

    SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss 6.4.3 Eingangs- / Ausgangsanschluss einer Drehstromanlage Die dreiphasige Parallelanlage ist eingangsseitig dadurch gekennzeichnet, dass ausgehend der Sammelschienen jeder Wechselrichter mit N, PE (parallel) ver- bunden ist. Die Phasen (L1, L2, L3) sind jeweils direkt zu den Wechselrichtern geführt.
  • Seite 50: Aufteilung Und Anschluss Der Pv-Module Bei Parallelanlagen

    SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss WARNUNG! Stellen Sie speziell bei Parallelanlagen sicher, dass die Netz- Versorgungsleitung bis zu den Sammelschienen richtig dimensioniert und abge- sichert ist. Achten Sie zudem immer darauf, dass die Wechselrichter eingangs- seitig in der Anschlussleitung lediglich über die Phase (LS) abgesichert sind.
  • Seite 51: Anschluss Der Kommunikationsleitungen Bei Parallelanlagen

    SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss 6.4.5 Anschluss der Kommunikationsleitungen bei Parallelanlagen Zum Aufbau der Parallelanlagen gehört auch der Anschluss aller Kommunikati- ons- und Ausgleichsleitungen. Hierzu verbinden Sie alle Parallelanschlüsse (P1 und P2) sowie alle Ausgleichsanschlüsse (C1 und C2) gemäß der Anleitung un- 16.1 Parallel-Erweiterungskarte.
  • Seite 52: Swr-Kopplung Mit Dem Pc

    SWR AX-K ( 1 - 5 kVA ) Installation und Anschluss SWR-Kopplung mit dem PC Um den Wechselrichter mit einem PC zu koppeln, verwenden Sie bitte das mit- gelieferte Kommunikationskabel und verbinden somit den Wechselrichter mit der USB-Schnittstelle des PCs.
  • Seite 53: Inbetriebnahme Des Wechselrichters

    SWR AX-K ( 1 - 5 kVA ) Inbetriebnahme Inbetriebnahme des Wechselrichters WARNUNG! Die Inbetriebnahme setzt generell voraus, dass alle vorhergehenden Kapitel dieses Handbuchs bereits erfolgreich abgearbeitet und kontrolliert wurden. Überprüfen Sie zudem, dass die Verbraucher angeschlossen und ausgeschaltet sind.
  • Seite 54 SWR AX-K ( 1 - 5 kVA ) Inbetriebnahme • Stellen Sie alle Parameter gemäß Ihrer Anwendung ein, z.B. Lade- strom, Prioritäten, Eingangsspannungsbereich, etc. • Wechsel Sie im Menü zurück in den Normalbetrieb. • Schalten Sie den Trennschalter der PV-Module ein;...
  • Seite 55: Gerätebetrieb Und Bedienung

    SWR AX-K ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Gerätebetrieb und Bedienung Aufgrund der umfangreichen Schutzfunktionen, welche das Gerät zur Überwa- chung der Quellen und Lastverhalten durchführt, arbeitet der Wechselrichter nahezu automatisch. Somit beschränkt sich die Bedienung der Anlage auf we- nige Schritte.
  • Seite 56 SWR AX-K ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Die nachfolgende Tabelle zeigt hierzu die Informationsseiten: Menüseite / Information: Dargestellte Anzeige (LCD): Netz-Eingangsspannung: 230 VAC, Ausgangsspannung: 230 VAC; Voreingestellte Informationsseite; (DEFAULT) Netz-Eingangsfrequenz: 50 Hz, Ausgangsspannung: 230 VAC; PV-Spannung: 60 VDC, Ausgangsspannung: 230 VAC;...
  • Seite 57 SWR AX-K ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Menüseite / Information: Dargestellte Anzeige (LCD): Akkubankspannung: 25,5 VDC, Verbraucherlast: 70 % Netz-Eingangsspannung: 230 VAC, Verbraucherlast: 350 VA; Die Scheinleistung [in VA] wird < 1000 VA in VA angezeigt und >...
  • Seite 58: Kaltstart" (Cold Start)

    SWR AX-K ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Firmware Version (CPU): CPU2 V00003.03 „Kaltstart“ (COLD START) Der Wechselrichter kann auch ohne Netz- oder PV-Versorgung direkt gestartet werden. Es ist lediglich der Akkubankanschluss nötig. Nach dem Einschalten (POWER) arbeitet der Wechselrichter dann im Inverter-Betrieb und versorgt die Verbraucher solange autonom mit Strom, bis die Akkubank entladen ist.
  • Seite 59 SWR AX-K ( 1 - 5 kVA ) Gerätebetrieb und Bedienung In den Einstellmodus gelangen Sie durch das Betätigen der ENTER-Taste (3 s gedrückt halten). Mit Hilfe der UP und DOWN-Tasten können Sie die ein- zelnen Menüpunkte auswählen, mit der "ENTER" Taste die Auswahl bestätigen und mit der "ESC"...
  • Seite 60 SWR AX-K ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Menü- Beschreibung: Parameter / Option: punkt Energiesparmodus: Energiesparmodus deaktiviert; (Inverter wird ausgeschal- tet wenn nur ein sehr Energiesparmodus aktiviert; geringe oder keine Last detektiert wird) AGM-Akku Nass-Akku Auswahl des Akkumula-...
  • Seite 61 SWR AX-K ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Menü- Beschreibung: Parameter / Option: punkt oder Vollständig geladen. Rücksprung in den Inver- ter-Betrieb (Autonomie) wenn die Priorität im 2, 3 kVA: Spannungsschwelle Menüpunkt 01 auf SOL einstellbar von 24,0 bis 29,0 V oder SbU gesetzt ist.
  • Seite 62 SWR AX-K ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Menü- Beschreibung: Parameter / Option: punkt Deaktiviert, kein Bypass bei Bypass-Betrieb bei Über- Überlast; last: Entsteht Überlast im Aktiviert, Bypass bei Überlast; Inverter-Betrieb schaltet das Gerät in den Bypass.
  • Seite 63 SWR AX-K ( 1 - 5 kVA ) Gerätebetrieb und Bedienung Menü- Beschreibung: Parameter / Option: punkt Parallelbetrieb, aber nur ein PV-Versorgungsregel: SWR ist mit dem PV-Modul ver- (Ergänzungseinstellung bunden. Sinkt die Solarleistung zu 01: Priorität, Quelle der schalten beide in Netzbetrieb Verbraucherspeisung).
  • Seite 64: Warn- Und Fehlermeldungen

    SWR AX-K ( 1 - 5 kVA ) Fehlermeldungen Warn- und Fehlermeldungen Der SWR stellt über die Statusanzeige (FAULT-LED) und der Informationsan- zeige (LCD) sämtliche Warn- und Alarmmeldungen zur Verfügung. Dabei wer- den diese Meldungen noch akustisch, durch eine Hupe (BUZZER), unterstützt.
  • Seite 65: Fehlersuche Und Fehlerbehebung

    SWR AX-K ( 1 - 5 kVA ) Fehlermeldungen Eine Liste der möglichen Warnungen zeigt die nachfolgende Tabelle: WARNING CODES Warn-Nummer: Bedeutung: akustisches Signal: Lüfter ist blockiert oder defekt; Piep 3x / Sekunde Akkubank ist überladen; Piep 1x / Sekunde Akkubank-Spannung niedrig;...
  • Seite 66 SWR AX-K ( 1 - 5 kVA ) Fehlermeldungen (Priorität) Menü- Priorität von „SOL“ auf „Uti“ punkt 01 steht auf (Netz). „SOL“ ? Nach dem Ein- schaltet ist Alle Anzeigen Die Akkubank ist Überprüfen Sie die intern ein Re- Leuchten perio-...
  • Seite 67: Problembehandlung

    SWR AX-K ( 1 - 5 kVA ) Fehlermeldungen WARNUNG! Sämtliche Serviceleistungen und arbeiten zur Fehlerbehebung obliegt aus- schließlich autorisiertem Fachpersonal. Problembehandlung Im Laufe der Zeit kann es zu Ausfällen oder Problemen mit dem Wechselrichter oder der Anlage kommen. In diesem Falle bitten wir Sie Ihren Kundendienst umgehend zu kontaktieren.
  • Seite 68: Software

    SWR AX-K ( 1 - 5 kVA ) Wartung und Service Software Die beiliegende Software kann einen oder mehrere Wechselrichter gleichzeitig überwachen und parametrieren. Die Hauptaufgaben der WatchPower-Software sind: – Automatische Datenaufzeichnung aller Wechselrichter in Echtzeit (Betriebsdaten, Warn- und Alarmdaten);...
  • Seite 69: Service-Protokoll

    SWR AX-K ( 1 - 5 kVA ) Wartung und Service 13.2 Service-Protokoll Tragen Sie stets alle Wartungs- und Servicearbeiten, die an der SWR- Einrichtung durchgeführt wurden in das Service-Protokoll ein. Datum Durchgeführten Arbeiten Durchgeführt von AX-Serie...
  • Seite 70: Technische Daten

    SWR AX-K ( 1 - 5 kVA ) Technische Daten Technische Daten Modell AX-K: 1 kVA 2 kVA 3 kVA 4 kVA 5 kVA AC-Eingang: AC Eingangs-Wellenform: sinusförmig (Netz und Generator) AC Eingangs-Spannung: 230 VAC 90 – 280 VAC bei Einstellung Haushaltsgeräte AC Eingangs-Spannungsbereich: 170 –...
  • Seite 71 SWR AX-K ( 1 - 5 kVA ) Technische Daten Modell AX-K: 1 kVA 2 kVA 3 kVA 4 kVA 5 kVA Akkubank: Nominalspannung: 12 VDC 24 VDC 48 VDC Kaltstartspannung: 11,5 VDC 23,0 VDC 46,0 VDC Last < 20 % 11,0 VDC...
  • Seite 72 SWR AX-K ( 1 - 5 kVA ) Technische Daten Modell AX-K: 1 kVA 2 kVA 3 kVA 4 kVA 5 kVA Akkumulatordaten (fest hinterlegt): Nassakku: 14,6 VDC 29,2 VDC 58,4 VDC Ladeendspannung: AGM: 14,1 VDC 28,2 VDC 56,4 VDC...
  • Seite 73: Typenschild Des Gerätes

    SWR AX-K ( 1 - 5 kVA ) Technische Daten 14.1 Typenschild des Gerätes Das Typenschild dient im Wesentlichen zur eindeutigen Identifizierung des Ge- rätes bzw. des Modells. Die angegebenen Anschluss- und Leistungswerte wie auch ergänzende Hinweise sind un- bedingt zu beachten...
  • Seite 74: Autonomiezeiten

    SWR AX-K ( 1 - 5 kVA ) Technische Daten 14.2 Autonomiezeiten Die nachfolgenden Tabellen stellen grob die Autonomiezeiten der AX-K Serie dar, in Abhängigkeit des Lastverhaltens und der Akkubankkapazität (100 oder 200 Ah). Modell 1 kVA: Last [VA]: Autonomie [min] 100 Ah...
  • Seite 75 SWR AX-K ( 1 - 5 kVA ) Technische Daten 2100 2400 2700 3000 Modell 4 kVA: Last [VA]: Autonomie [min] 100 Ah Autonomie [min] 200 Ah 1610 1200 1600 2000 2400 2800 3200 3600 4000 Modell 5 kVA: Last [VA]:...
  • Seite 76: Lieferumfang / Zubehör

    SWR AX-K ( 1 - 5 kVA ) Lieferumfang / Zubehör Lieferumfang / Zubehör Im nachfolgenden sehen Sie die Liste des Lieferumfangs und vergleichen diese mit der erhaltenen Ware. Sollten Artikel oder Komponenten fehlen bitten wir Sie uns dies sofort mitzuteilen.
  • Seite 77: Optionales Zubehör

    SWR AX-K ( 1 - 5 kVA ) Lieferumfang / Zubehör Optionales Zubehör Die hier aufgeführten Komponenten, Geräte und/oder Anlagen sind als Zube- hör, passend zur AX-K SWR-Serie, durch die EFFEKTA Regeltechnik GmbH geprüft und zugelassen. 16.1 Parallel-Erweiterungskarte Sofern eine Anwendung höhere Leistungen benötigt oder ein Drehstromnetz gespeist werden soll, erfordert dies die Parallelschaltung mehrerer Wechselrich- ter.
  • Seite 78 SWR AX-K ( 1 - 5 kVA ) Lieferumfang / Zubehör Beispiel 1: Parallelanlage bestehend aus drei Wechselrichtern. Abb. 16-3 Signalkopplung von drei SWRs (P1 -> P2 , P1 -> P2 , P1 -> P2 Beispiel 2: Parallelanlage bestehend aus vier Wechselrichtern.
  • Seite 79: Die Akkubank

    SWR AX-K ( 1 - 5 kVA ) Lieferumfang / Zubehör Beispiel 4: Mischbetrieb einer Drehstromanlage mit den Phasen P1, P2, P3. Al- lerding arbeitet die Phase 1 im Parallel-Betrieb mit zwei Wechselrichtern. Es wird hier deutlich, dass die Stromausgleichsleitungen für die beiden Wechsel- richter der Phase 1 benötigt werden, da diese im Parallel-Betrieb arbeiten.
  • Seite 80: Konformitätserklärungen

    SWR AX-K ( 1 - 5 kVA ) Konformität Konformitätserklärungen Mit einem CE-Zeichen versehene Einheiten erfüllen die in der EU harmonisier- ten Standards und Richtlinien. Die EU-Konformitätserklärung ist auf Anfrage für dieses Produkt erhältlich. Kon- taktieren Sie hierzu unsere 11 Service-Hotline.
  • Seite 81 Notizen AX-Serie...
  • Seite 83 Notizen AX-Serie...
  • Seite 84 EFFEKTA Regeltechnik GmbH Rheinwaldstraße 34 D – 78628 Rottweil...
