SWR AX – K1 ( 1 - 5 kVA )
4.5
Aufbau einer Akkumulatorbank (BATTERY PACK)
Der Akkubankaufbau ist für die einzelnen Solarwechselrichtertypen in ihrer Ak-
kubankspannung und der Akkubankkapazität unterschiedlich. Während sich die
Kapazität im Wesentlichen nach der Leistungsfähigkeit der PV-Module, der La-
deeinrichtung und der benötigten Autonomiezeit/Last richtet, ist die Akkubank-
spannung vom SWR-Typ abhängig:

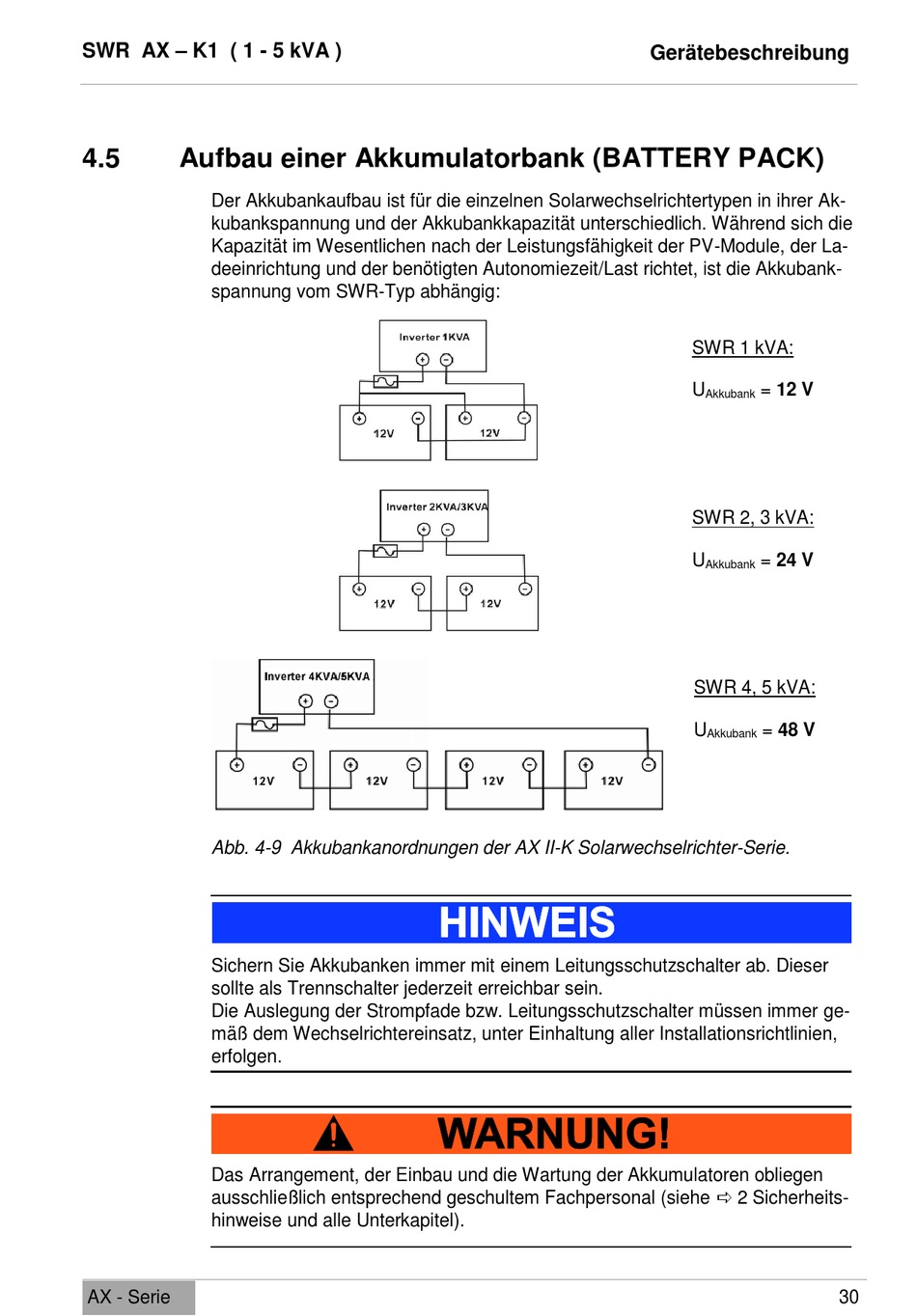

Abb. 4-9 Akkubankanordnungen der AX II-K Solarwechselrichter-Serie.
Sichern Sie Akkubanken immer mit einem Leitungsschutzschalter ab. Dieser
sollte als Trennschalter jederzeit erreichbar sein.
Die Auslegung der Strompfade bzw. Leitungsschutzschalter müssen immer ge-
mäß dem Wechselrichtereinsatz, unter Einhaltung aller Installationsrichtlinien,
erfolgen.
Das Arrangement, der Einbau und die Wartung der Akkumulatoren obliegen
ausschließlich entsprechend geschultem Fachpersonal (siehe 2 Sicherheits-
hinweise und alle Unterkapitel).
AX - Serie
Gerätebeschreibung
SWR 1 kVA:
U
= 12 V
Akkubank
SWR 2, 3 kVA:
U
= 24 V
Akkubank
SWR 4, 5 kVA:
U
= 48 V
Akkubank
