SWR AX – K1 ( 1 - 5 kVA )
Installation und Anschluss
6.4.2
Eingangs- / Ausgangsanschluss einer Parallelanlage
Die einphasige Parallelanlage ist eingangsseitig dadurch gekennzeichnet, dass
ausgehend der Sammelschienen jeder Wechselrichter mit L, N, PE (parallel)
verbunden ist.

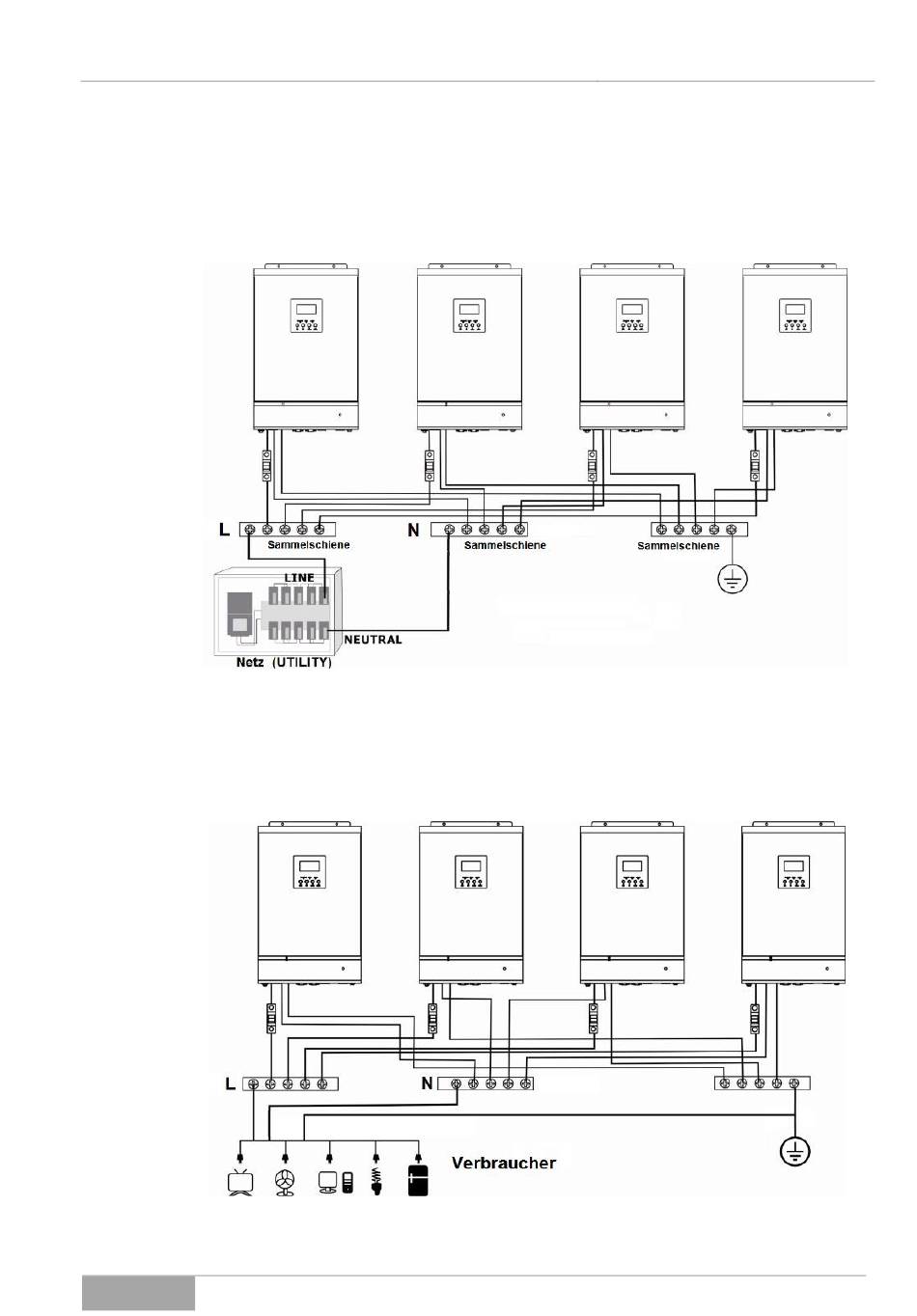

Abb. 6-19 Anschluss der Netz-Versorgung einer einphasigen Parallelanlage.
Die einphasige Parallelanlage ist ausgangsseitig dadurch gekennzeichnet, dass
analog zur Eingangsseite ausgehend der Sammelschienen jeder Wechselrichter
mit L, N, PE (parallel) verbunden ist.
Abb. 6-20 Anschluss der Verbraucher einer einphasigen Parallelanlage.
AX - Serie
46
