Schritt 5:
Überprüfen Sie die Kabel auf festen Sitz.
VORSICHT: Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass der
Erdungsleiter tatsächlich geerdet ist. Unerheblich ob der Wechselrichter am öffentlichen
Netz angeschlossen ist oder nicht.

6. Anschluss der PV-Anlage

VORSICHT: Installieren Sie einen separaten DC Sicherung, zwischen dem Wechselrichter
und der PV-Anlage, bevor Sie die PV-Anlage im Wechselrichter anschließen.
Hinweis: Verwenden Sie eine 600VDC/25A Sicherung.
Hinweis: Die Überspannungskategorie der PV Eingangs ist II.
WARNUNG! Dieser Wechselrichter ist nur mit mono- oder polykristallinen PV-Modulen zu
betreiben, nur Klasse A Module. Schließen Sie keinen anderen PV-Module an.
Um Schäden zu vermeiden, prüfen Sie die PV Installation auf Ableitstöme.
Die PV Installation muss unbedingt geerdet sein.
Schritt 1:
Überprüfen Sie die Eingangsspannung der PV Anlage. Die Spannung sollte
zwischen 250 und 450VDC liegen. Dieses System kann mit nur einem String verbunden
werden. Stellen Sie sicher, dass der max. PV Strom 13A nicht übersteigt.
VORSICHT: Das Übersteigen der maximalen Eingangsspannung kann den Wechselrichter
zerstören. Überprüfen Sie deshalb die PV- Anlage bevor Sie diese anschließen.
Schritt 2: Öffnen Sie die DC-Sicherung.

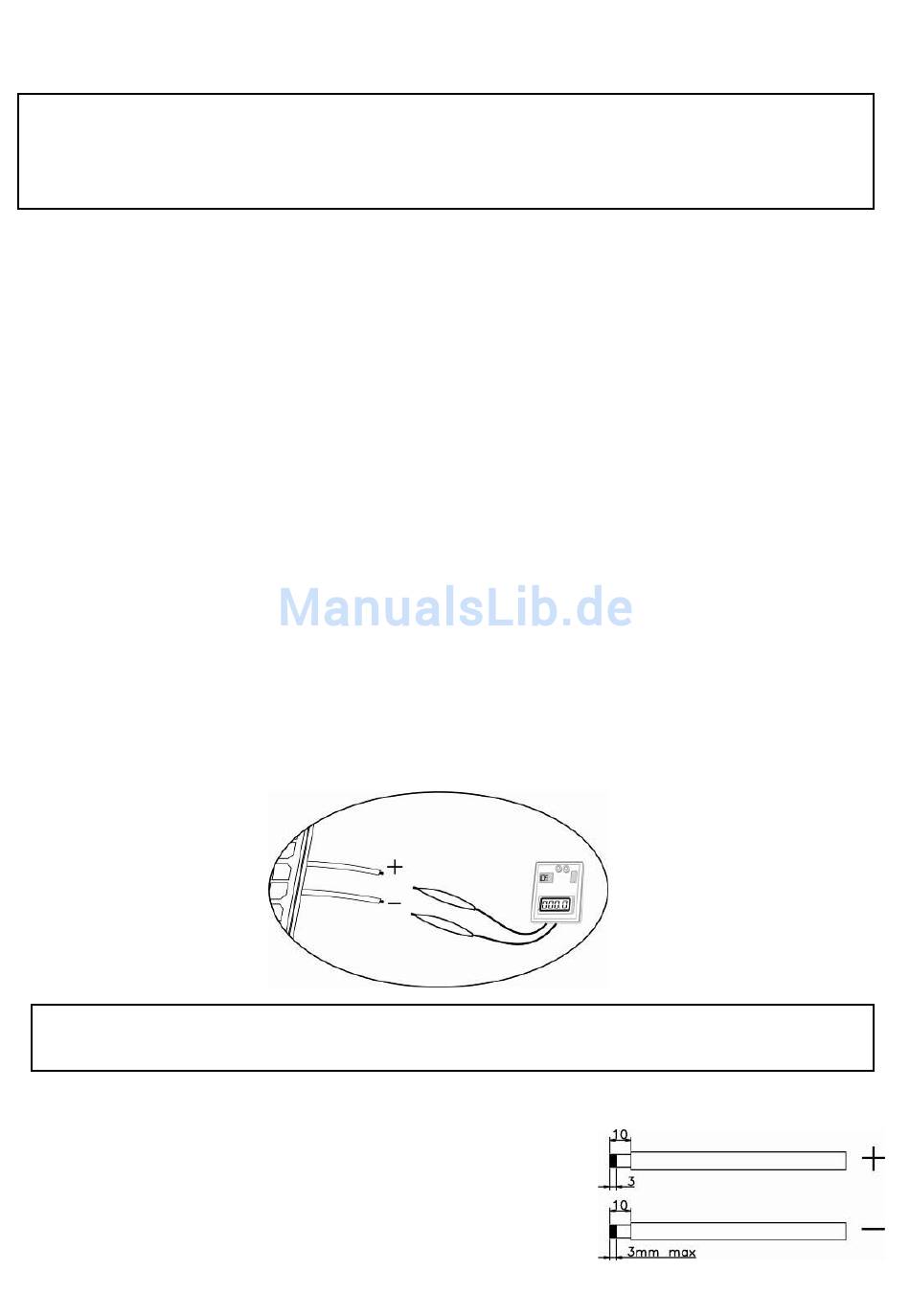

Schritt 3: Isolieren Sie das Plus- und Minuskabel jeweils
um 10 mm ab. Siehe Bild 5.
Der Referenzanzugsmoment ist 0,82N/m.
Bild 4
8
Bild 5
