Innovating power.

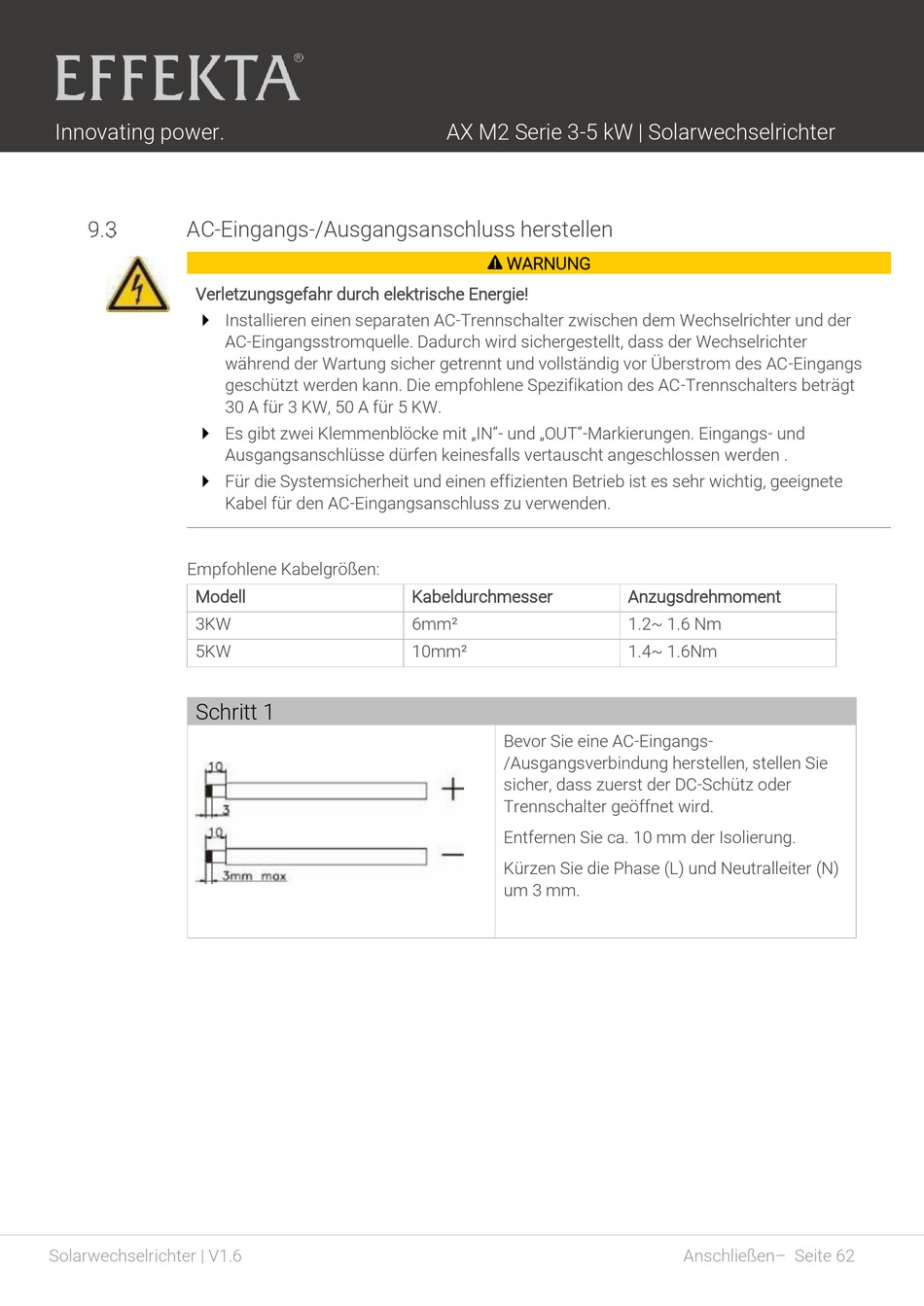

AC-Eingangs-/Ausgangsanschluss herstellen
Verletzungsgefahr durch elektrische Energie!
Empfohlene Kabelgrößen:
Modell
3KW
5KW
Schritt 1
Solarwechselrichter | V1.6
Installieren einen separaten AC-Trennschalter zwischen dem Wechselrichter und der
AC-Eingangsstromquelle. Dadurch wird sichergestellt, dass der Wechselrichter
während der Wartung sicher getrennt und vollständig vor Überstrom des AC-Eingangs
geschützt werden kann. Die empfohlene Spezifikation des AC-Trennschalters beträgt
30 A für 3 KW, 50 A für 5 KW.
Es gibt zwei Klemmenblöcke mit „IN"- und „OUT"-Markierungen. Eingangs- und
Ausgangsanschlüsse dürfen keinesfalls vertauscht angeschlossen werden .
Für die Systemsicherheit und einen effizienten Betrieb ist es sehr wichtig, geeignete
Kabel für den AC-Eingangsanschluss zu verwenden.
AX M2 Serie 3-5 kW | Solarwechselrichter
WARNUNG
Kabeldurchmesser
6mm²
10mm²
Bevor Sie eine AC-Eingangs-
/Ausgangsverbindung herstellen, stellen Sie
sicher, dass zuerst der DC-Schütz oder
Trennschalter geöffnet wird.
Entfernen Sie ca. 10 mm der Isolierung.
Kürzen Sie die Phase (L) und Neutralleiter (N)
um 3 mm.
Anzugsdrehmoment
1.2~ 1.6 Nm
1.4~ 1.6Nm
Anschließen– Seite 62
