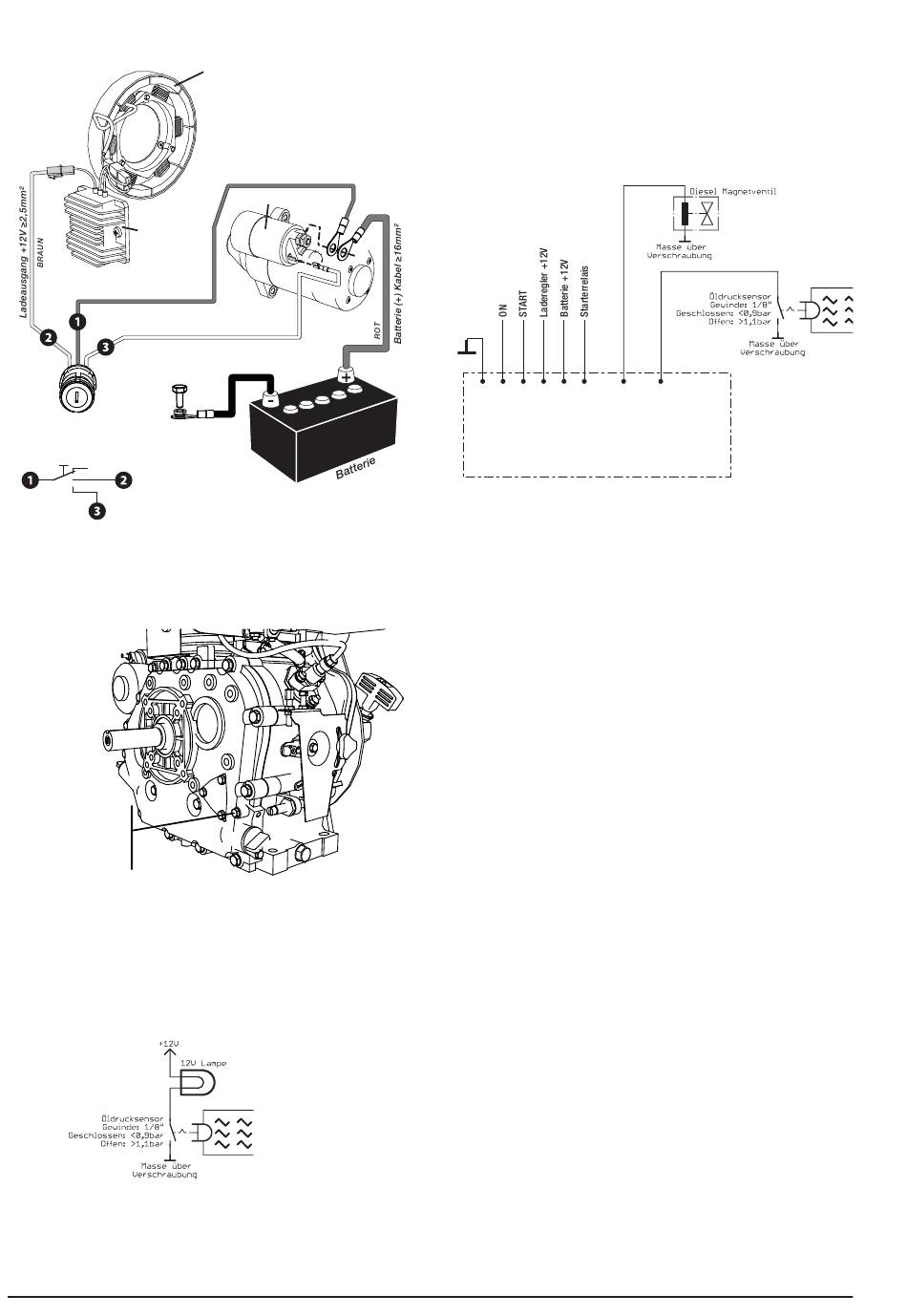

4.9.3. Schaltplan Starter-Lichtmaschine
Geräte in "E"-Ausführung werden mit vormontierter Lichtmaschine,
Batterieladeregler und Elektrostarter ausgeliefert.
Laderegler
Batterie(+) ≥2,5mm²
Starterrelais ≥2,5mm²
Startschloss oder
Masseverschraubung
Startwippe
an Motorgehäuse
Schaltbild Startschloss:
OFF
ON
START
4.9.4. Öldrucksensor
Der optional erhältliche Öldrucksensor (ZSPMOT00003) wird am
Motordeckel angeschraubt. Entfernen Sie hierzu die Blindver-
schraubung (siehe Abbildung).
Blindverschraubung
entfernen und Sensor
einschrauben
Gewinde: 1/8"
mit Teflon eindichten
Der Sensor stellt einen Schaltkontakt zur Verfügung, welcher ab
1,1bar Öldruck öffnet (geschlossen unter 0,9bar).
4.9.4.1. Schaltplan Öldrucksensor-Lampe
Die einfachste Beschaltung des Öldrucksensors ist die Verwendung
mit einer 12V Lampe.
Nachteil:
Es leuchtet lediglich eine Lampe bei Ölmangel auf. Ein kurzfristiger
Abriss des Öldrucks kann gar nicht festgestellt werden.
12
Lichtmaschine
(hinter Schwungrad montiert)
Elektrostarter
ROT
WEISS
Batterie (-) Kabel ≥16mm²
SCHWARZ
4.9.4.2. Schaltplan Öldrucksensor-Magnetventil
Optional kann bei Motoren der ED4-0474 Serie eine Einspritzpumpe
mit integriertem Magnetventil am Motor verbaut werden.
Dieses Magnetventil kann in Verbindung mit dem Öldrucksensor so
montiert werden, dass bei Ölmangel der Motor automatisch stoppt.
Damit der Motor zuverlässig, auch bei einer kurzzeitigen Unter-
brechung des Öldruckes abstellt, muss eine kleine Halteschaltung
integriert werden. Die aktuelle Beschaltung finden Sie auf unserer
Homepage. Sie können die notwendigen Bauteile samt Platine na-
türlich ebenfalls über uns beziehen.
Start-
schloss
GND
Sicherheits- und Halteschaltung GEN4R-D-REV3
erhältlich in folgenden Ausführungen:
Art.Nr. MOT140 - Bausatz (Platine, Bauteile, nicht verlötet)
Art.Nr. MOT141 - Vorkonfektioniert im Kunststoffgehäuse
Schalt- und Bestückungsplan finden Sie auf unserer Homepage.
Start-
schloss
GND
Sicherheits- und Halteschaltung GEN4R-D-REV3
erhältlich in folgenden Ausführungen:
Art.Nr. MOT140 - Bausatz (Platine, Bauteile, nicht verlötet)
Art.Nr. MOT141 - Vorkonfektioniert im Kunststoffgehäuse
Schalt- und Bestückungsplan finden Sie auf unserer Homepage.
