probst VM-301-PAVERMAX Betriebsanleitung Seite 27

Bedienung
Vakuumbetrieb (nur mit elektronischem Joystick möglich):
•
Vakuum einschalten → blauen Knopf am Joystick drücken.
•
Auslegerarm nach unten absenken mit linkem Fußpedal
(Abb. B).
•
Vakuumsaugplatte auf Last (Steinplatte) aufsetzen.
•
Auslegerarm nach oben bewegen mit linkem Fußpedal
(Abb. B).
•
Last (Steinplatte) vorsichtig zum Bestimmungsort fahren.
•
Last (Steinplatte) absenken (mit linkem Fußpedal (Abb. B)).
•
Last auf dem Boden ablegen und Joystick nach vorne bewegen
(Vakuum wird unterbrochen).
•
Auslegerarm SOFORT wieder nach oben bewegen, da
sonst nach Loslassen des Joysticks (in Mittelstellung) der
Vauumbetrieb gleich wieder aktiv ist!
•
Vakuum ausschalten → blauen Knopf am Joystick drücken.

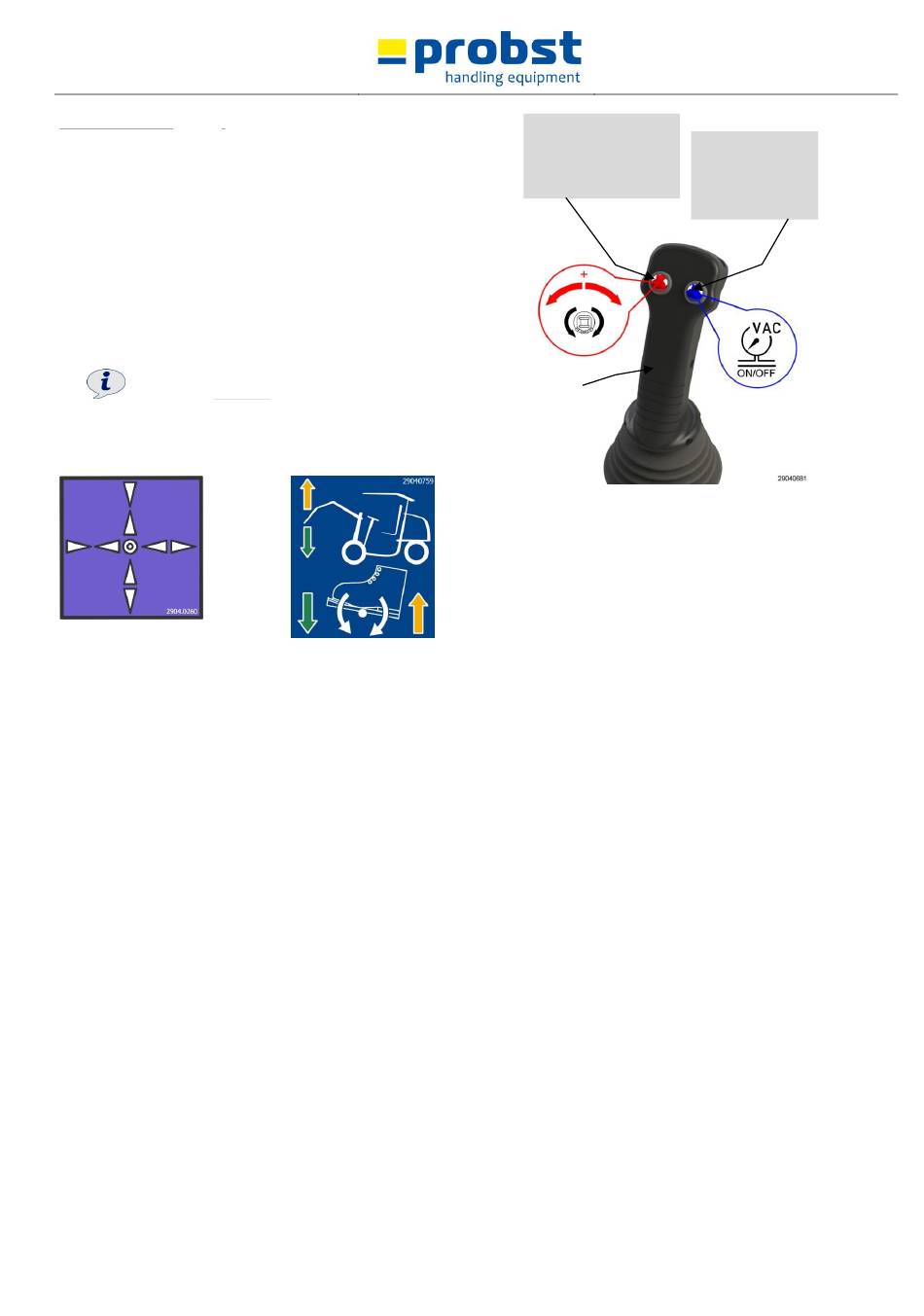

Abb. A
5150.0020 / 5150.0023
Abb. B
V5
Druckknopf (rot) für
Druckknopf (blau)
Rechts-/Linksdrehung
des hydraulischen
Drehkopfes
Joystick
VM-301-KJ Version (5150.0023) mit elektronischem
Joystick
25 / 39
Vakuumbetrieb
(Last ansaugen u.
ablösen)
Bild 2A
DE
