probst VM-301-PAVERMAX Betriebsanleitung Seite 10

Sicherheit
Regelmäßige Wartungsarbeiten durchführen.

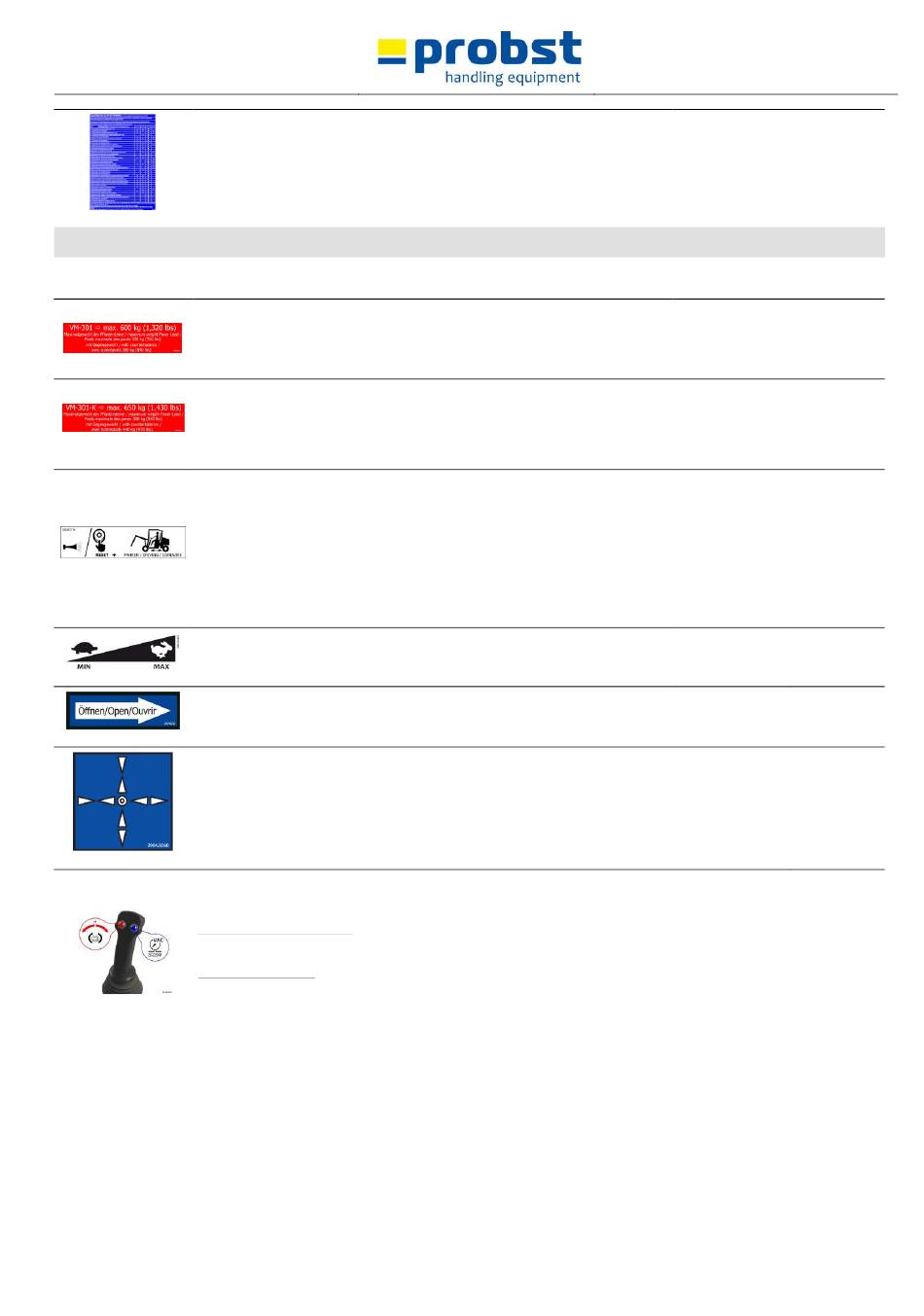

BEDIENUNGSHINWEISE
Symbol Bedeutung
VM-301 → max. 600 kg (1,320 lbs)
max. Gewicht der Pflastersteine: 320 kg (710 lbs),
mit Gegengewicht: 380 kg (840 lbs)
VM-301-K → max. 650 kg (1,430 lbs)
max. Gewicht der Pflastersteine: 380 kg (840 lbs),
mit Gegengewicht: 440 kg (970 lbs)
Taster für Hupe / Resetknopf:
Der Resetknopf für das Fahren muss jedes Mal betätigt werden,
wenn die Verlegemaschine gestartet wird, oder die Fahrt bedingt
durch das Aufstehen des Fahrers vom Fahrersitz gestoppt wurde
(ausgelöst durch den Sitzschalter).
Der Resetknopf (und das Fahren der Maschine) funktioniert nur,
wenn sich der Fahrer auf dem Fahrersitz befindet.
Gasregulierung
Motorhaube öffnen
Joystick / Kreuzsteuerhebel Bewegungsrichtungen für die
Steuerung / Bedienung der Anbaugeräte (z.B. HVZ)
Elektronischer Joystick mit Funktionssteuerungen sowie
Aktivierungen von Zusatzfunktionen.
Funktionssteuerungen: zur Steuerung einer hydraulischen
Verlegezange (HVZ) o.Ä.
Zusatzfunktionen:
- Drehbewegung des Hydraulischen Drehkopfes
- Vakuumbetrieb (Last ansaugen u. ablösen)
5150.0020 / 5150.0023 V5
8 / 39
250 x 180
2904.0610
mm
Bestell-Nr. Größe
2904.0616 40 x 160 mm
2904.0623 40 x 160 mm
2904.0716 90 x 23 mm
2904.0485 30 x 90 mm
2904.0253 28 x 85 mm
2904.0260 50 x 50 mm
2904.0681 70x72 mm
DE
