2 Sicherheitshinweise

Die Sicherheitshinweise in diesem Dokument beziehen sich
nur auf ein einzelnes Produkt. In Kombination mit anderen An-
lagenteilen können Gefahrenpotentiale entstehen, die durch
eine Gefahrenanalyse betrachtet werden müssen. Für die Er-
stellung der Gefahrenanalyse, die Einhaltung daraus resultie-
render Schutzmaßnahmen sowie die Einhaltung regionaler Si-
cherheitsbestimmungen, ist der Betreiber verantwortlich.
Das Dokument enthält grundlegende Sicherheitshinweise, die
bei Inbetriebnahme, Betrieb und Wartung zu beachten sind.
Nichtbeachtung kann zur Folge haben:
– Gefährdung von Personen durch elektrische, mechani-
sche und chemische Einwirkungen.
– Gefährdung von Anlagen in der Umgebung.
– Versagen wichtiger Funktionen.
– Gefährdung der Umwelt durch Austreten gefährlicher
Stoffe bei Leckage.
Die Sicherheitshinweise berücksichtigen nicht:
– Zufälligkeiten und Ereignisse, die bei Montage, Betrieb
und Wartung auftreten können.
– Die ortsbezogenen Sicherheitsbestimmungen, für de-
ren Einhaltung (auch seitens des hinzugezogenen
Montagepersonals) der Betreiber verantwortlich ist.
Vor Inbetriebnahme:
1. Das Produkt sachgerecht transportieren und lagern.
2. Schrauben und Kunststoffteile am Produkt nicht lackieren.
3. Installation und Inbetriebnahme durch eingewiesenes
Fachpersonal durchführen.
4. Montage- und Betriebspersonal ausreichend schulen.
5. Sicherstellen, dass der Inhalt des Dokuments vom zustän-
digen Personal vollständig verstanden wird.
6. Verantwortungs- und Zuständigkeitsbereiche regeln.
7. Sicherheitsdatenblätter beachten.
8. Sicherheitsvorschriften für die verwendeten Medien be-
achten.
Bei Betrieb:
9. Dokument am Einsatzort verfügbar halten.
10. Sicherheitshinweise beachten.
11. Das Produkt gemäß diesem Dokument bedienen.
12. Das Produkt entsprechend der Leistungsdaten betreiben.
13. Das Produkt ordnungsgemäß instand halten.
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do-
kument beschrieben sind, nicht ohne vorherige Abstim-
mung mit dem Hersteller durchführen.
Bei Unklarheiten:
15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach-
fragen.
www.gemu-group.com

3 Produktbeschreibung

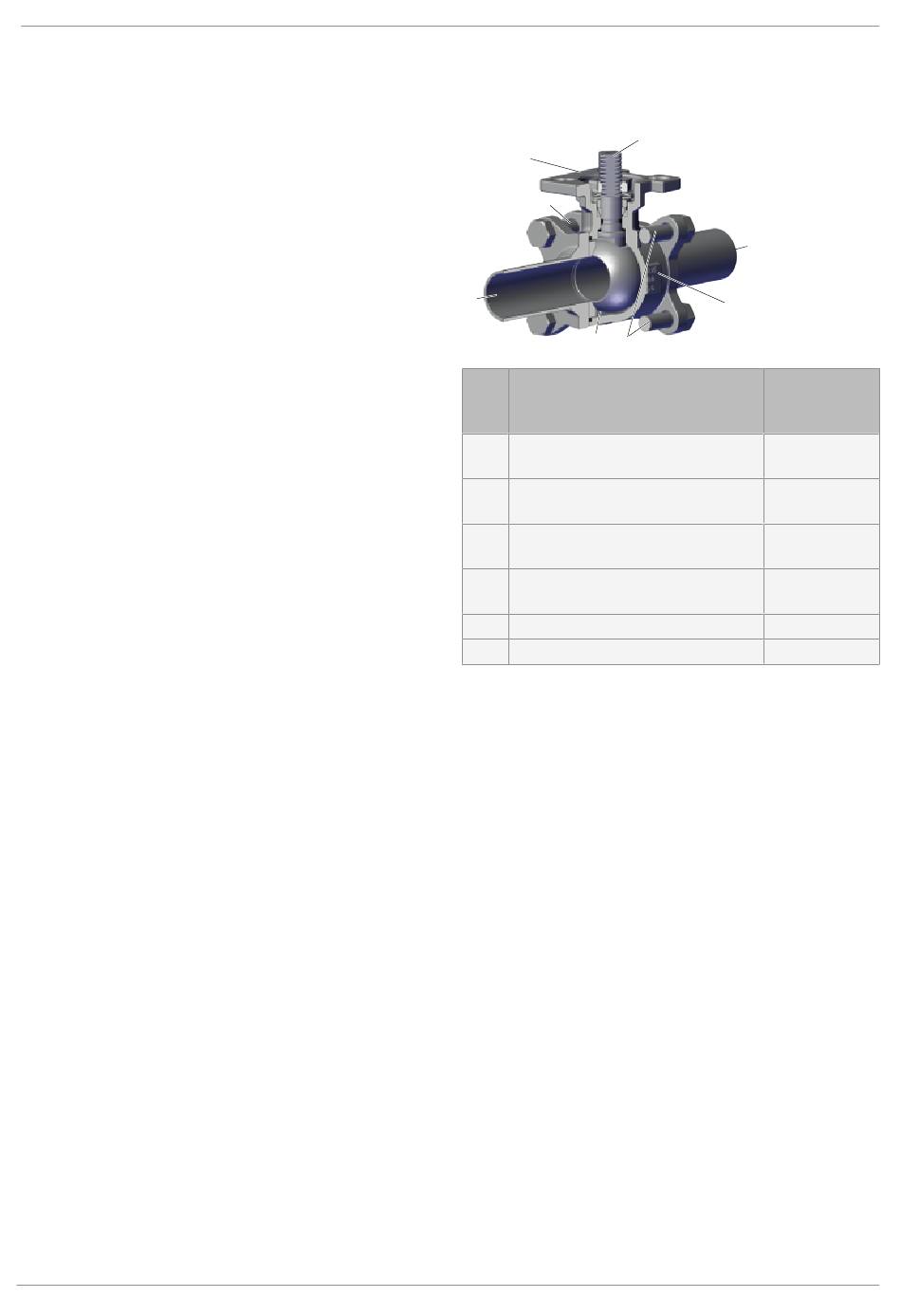

3.1 Aufbau

5.1
6
1
3
Po- Benennung
siti-
on
5 Kugelhahnkörper
1 Anschlüsse für Rohrleitung
5.1 Montageflansch ISO 5211
4 Kugelhahnwelle
6 Bolzen
3 Dichtung

3.2 Beschreibung

Der dreiteilige 2/2-Wege Metall-Kugelhahn GEMÜ BB04 mit
freiem Wellenende und ISO Kopfflansch zur einfachen Auto-
matisierung ist speziell für Anforderungen in den Bereichen
Pharmazie, Lebensmittelverarbeitung und Biotechnologie wie
z. B. der Wasseraufbereitung oder Sterildampferzeugung ge-
eignet. Für die Dichtungen kommen ausschließlich FDA, USP
Class VI und EG10 / 2011 konforme Kunststoffe zum Einsatz.

3.3 Funktion

Das Produkt ist für den Einsatz in Rohrleitungen konzipiert. Es
steuert ein durchfließendes Medium nach Aufbau eines Han-
dantriebs (siehe GEMÜ B24), Pneumatikantriebs (siehe GEMÜ
B44) oder Motorantriebs (siehe GEMÜ B54).
5 / 48
3 Produktbeschreibung
4
1
5
6
Werkstoffe
ASTM A351 /
1.4435 (316L)
ASTM A351 /
1.4435 (316L)
ASTM A351 /
1.4435 (316L)
1.4409
(SS316L)
A2 70
TFM 1600
GEMÜ BB04
