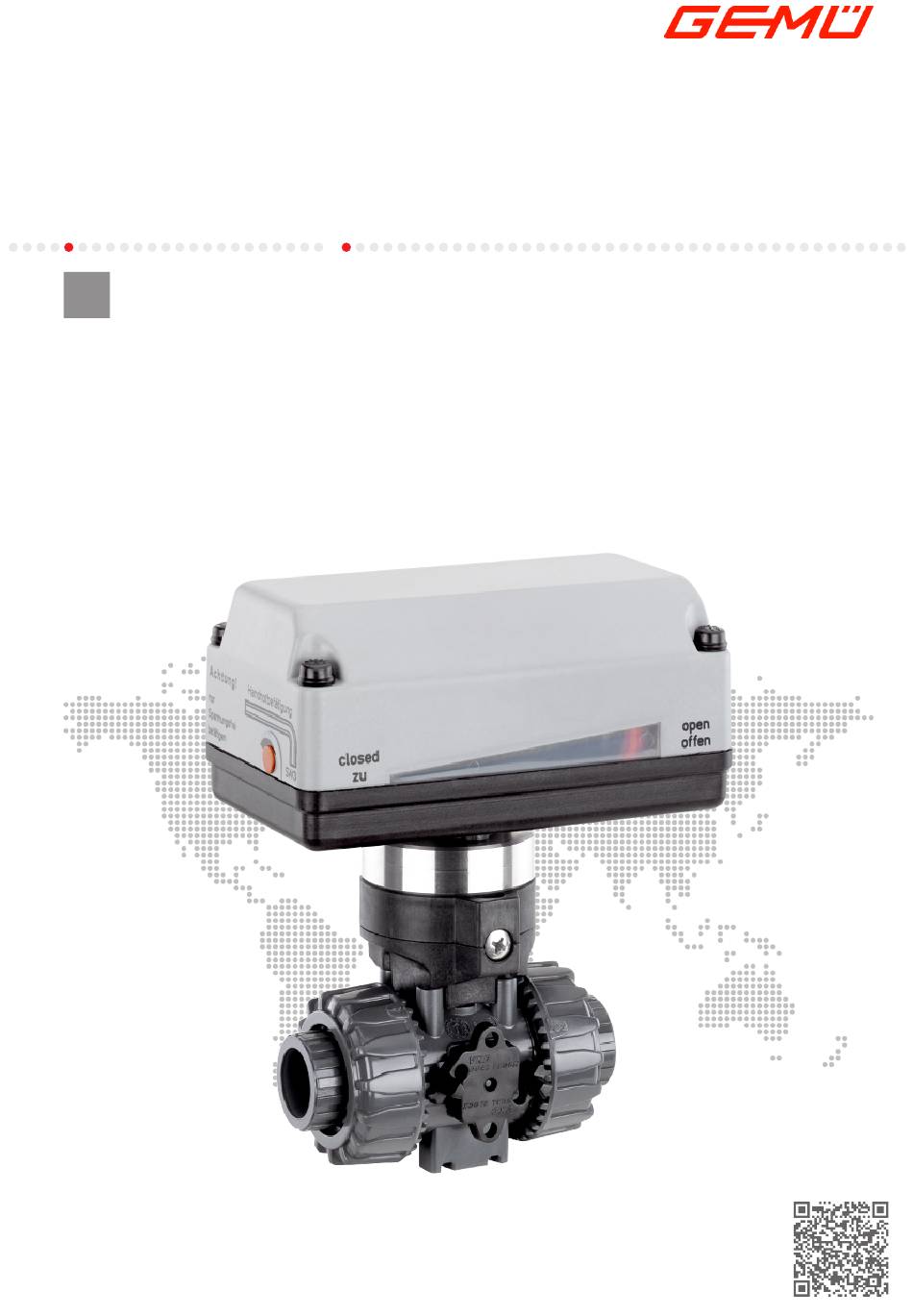

GEMÜ 723
Elektromotorisch betätigter Kugelhahn
Betriebsanleitung
DE
Weitere Informationen
Webcode: GW-723

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Gemü 723

  • Seite 1 GEMÜ 723 Elektromotorisch betätigter Kugelhahn Betriebsanleitung Weitere Informationen Webcode: GW-723...
  • Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 13.06.2019 GEMÜ 723 2 / 64 www.gemu-group.com...
  • Seite 3: Inhaltsverzeichnis

    18 Einbauerklärung nach 2006/42/EG (Maschinenrichtli- nie) ................59 19 Konformitätserklärung nach 2014/68/EU (Druckgerä- terichtlinie) ............... 60 20 Konformitätserklärung nach 2014/30/EU (EMV- Richtlinie) ..............61 21 EU-Konformitätserklärung 2-Wege-Kugelhahn ..62 22 EU-Konformitätserklärung 3-Wege-Kugelhahn ..63 3 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 4: Allgemeines

    Zufälligkeiten und Ereignisse, die bei Montage, Betrieb Möglicherweise gefährliche Situation! und Wartung auftreten können. ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. – Die ortsbezogenen Sicherheitsbestimmungen, für de- ren Einhaltung (auch seitens des hinzugezogenen Montagepersonals) der Betreiber verantwortlich ist. GEMÜ 723 4 / 64 www.gemu-group.com...
  • Seite 5: Produktbeschreibung

    Kugelhahn Sitzdichtungen PTFE Kugelhahn 3.2 Beschreibung Der 2/2- bzw. 3/2-Wege Kugelhahn GEMÜ 723 wird elektro- motorisch betätigt. Er verfügt über ein Antriebsgehäuse aus Kunststoff. Eine Handnotbetätigung und eine optische Stel- lungsanzeige sind serienmäßig integriert. Die Sitzdichtung besteht aus PTFE. www.gemu-group.com 5 / 64 GEMÜ...
  • Seite 6: Funktion

    Das Produkt ist für den Einbau in Rohrleitungen und zur Steuerung eines Betriebsmediums konzipiert. Das Produkt ist bestimmungsgemäß nicht für den Einsatz in Code 4 explosionsgefährdeten Bereichen geeignet. ● Das Produkt gemäß den technischen Daten einsetzen. GEMÜ 723 6 / 64 www.gemu-group.com...
  • Seite 7: Bestelldaten

    L-Kugel, Endlage "Zu", Anschluss 1 offen 6 Dichtwerkstoff Code L-Kugel, Standard Endlage "Auf", Anschluss 2 und FPM, maximal -15°C - +210°C 3 offen, EPDM L-Kugel, Standard Endlage "Zu", Anschluss 1 und 3 offen 7 Spannung/Frequenz Code 12 V DC 7 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 8 Antriebsgröße 1, Anschluss-Spannung B1, C1, B4, C4 10 Kugelform T-Kugel, Standard Endlage "Auf", Anschluss 1, 2 und 3 offen, T-Kugel, Standard Endlage "Zu", Anschluss 1 und 3 offen 11 Sonderspezifikation ohne 12 CONEXO ohne 8 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 9: Technische Daten

    45,6 15,9 66,0 28,68 23,4 16,2 27,6 63,0 28,5 105,0 35,52 28,5 19,8 36,0 102,0 37,2 204,0 64,08 54,0 37,2 72,0 192,0 73,2 315,0 426,0 570,0 Kv-Werte in m³/h Regeldiagramm: mit Regelkugel (Code R) 9 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 10: Mechanische Daten

    Durchgang Code D Mehrwege Code M PN 6 PN 10 PN 16 PN 10 PN 16 Werkstoff Code 1, 2, 4, 5, 1, 2, 20 1, 2 1, 2 11,5 14,8 12,4 14,8 14,8 23,3 10 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 11 1, 2, 4, 5, 1, 2, 20 1, 2 1, 2 Drehmomente in Nm 1) Werkstoff Kugelhahn Code 1: PVC-U, grau Code 2: PVC-C, chloriertes Polyvinylchlorid Code 4: ABS Code 5: PP-H, grau Code 20: PVDF 11 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 12: Elektrische Daten

    (Code O4) 1006 A0, AE 1015 A0, AE 2006 A0, AE 2015 A0, AE 3035 A0, AE 2070 00, 0E, 0P 14,0 4100 00, 0E, 0P 35,0 4200 00, 0E, 0P 35,0 Stromangaben in A 12 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 13 Siemens 3RV Siemens 3RV Siemens 3RV Siemens 3RV r Typ 1011-1CA10 1011-1BA10 1011-OGA10 1011-OGA10 eingestellter Strom 2,20 1,70 0,60 0,45 Stromangaben in A GEMÜ 9468 Motorschutzschalter Typ: Siemens 3RV 1011-1FA10 eingestellter Strom: 4,0 A 13 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 14 Antriebsausführung 2015 (12 / 24 V): Antriebsausführung 2015 (100-250 V): Antriebsausführung 3035: Antriebsausführung 2070: Gewichte in kg Stellzeit: Antriebsausführung 1006: Antriebsausführung 1015: Antriebsausführung 2006: Antriebsausführung 2015 (12 / 24 V): Antriebsausführung 2015 (100-250 V): Antriebsausführung 3035: Stellzeiten in s 14 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 15: Abmessungen

    * Standard bei Anschlussspannung Code O4 Antriebsaus- führung 1006, 1015 2006, 2015 Maße in mm Maße in inch/mm 7.1.2 Antriebsausführung 3035 Spannungen 24 V 100,5 100 V - 250 V 124,5 Maße in mm Maße in inch/mm 15 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 16 7 Abmessungen 7.1.3 Antriebsausführung 2070 121,5 83,5 Maße in mm 16 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 17: Körpermaße

    1) Anschlussart Code 4: Flansch EN 1092, PN 10, Form B,Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 Code 39: Flansch ANSI Class 125/150 RF Code 78: Armaturenverschraubung mit Einlegeteil DIN (IR-Stumpfschweißen) 17 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 18 Code 2: Klebe- beziehungsweise Schweißmuffe DIN Code 33: Armaturenverschraubung mit Einlegeteil Zoll - BS (Muffe) Code 3M: Armaturenverschraubung mit Einlegeteil Zoll - ASTM (Muffe) Code 3T: Armaturenverschraubung mit Einlegeteil JIS (Muffe) Code 7R: Armaturenverschraubung mit Einlegeteil Gewindemuffe Rp 18 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 19: Ventilkörperwerkstoff Pvc-C (Code 2), Gehäuseform D

    Code 4: Flansch EN 1092, PN 10, Form B,Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 Code 39: Flansch ANSI Class 125/150 RF Code 3M: Armaturenverschraubung mit Einlegeteil Zoll - ASTM (Muffe) 19 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 20: Ventilkörperwerkstoff Abs (Code 4), Gehäuseform D

    113,2 2“ 134,6 2 ½“ 3“ 4“ Maße in mm 1) Anschlussart Code 2: Klebe- beziehungsweise Schweißmuffe DIN Code 33: Armaturenverschraubung mit Einlegeteil Zoll - BS (Muffe) Code 7R: Armaturenverschraubung mit Einlegeteil Gewindemuffe Rp 20 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 21: Ventilkörperwerkstoff Pp-H (Code 5), Gehäuseform D

    Code 4: Flansch EN 1092, PN 10, Form B,Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 Code 39: Flansch ANSI Class 125/150 RF Code 78: Armaturenverschraubung mit Einlegeteil DIN (IR-Stumpfschweißen) Code 7R: Armaturenverschraubung mit Einlegeteil Gewindemuffe Rp 21 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 22: Ventilkörperwerkstoff Pvdf (Code 20), Gehäuseform D

    Code 2: Klebe- beziehungsweise Schweißmuffe DIN Code 4: Flansch EN 1092, PN 10, Form B,Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 Code 39: Flansch ANSI Class 125/150 RF Code 78: Armaturenverschraubung mit Einlegeteil DIN (IR-Stumpfschweißen) 22 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 23: Ventilkörperwerkstoff Pvc-U (Code 1), Gehäuseform M

    Code 33: Armaturenverschraubung mit Einlegeteil Zoll - BS (Muffe) Code 3M: Armaturenverschraubung mit Einlegeteil Zoll - ASTM (Muffe) Code 3T: Armaturenverschraubung mit Einlegeteil JIS (Muffe) Code 78: Armaturenverschraubung mit Einlegeteil DIN (IR-Stumpfschweißen) Code 7R: Armaturenverschraubung mit Einlegeteil Gewindemuffe Rp 23 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 24: Ventilkörperwerkstoff Pvc-C (Code 2), Gehäuseform M

    1“ 116,6 1 ¼“ 136,5 188,5 1 ½“ 157,6 227,6 2“ 190,5 190,6 266,5 Maße in mm 1) Anschlussart Code 2: Klebe- beziehungsweise Schweißmuffe DIN Code 3M: Armaturenverschraubung mit Einlegeteil Zoll - ASTM (Muffe) 24 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 25: Ventilkörperwerkstoff Pp-H (Code 5), Gehäuseform M

    142,5 183,5 184,5 1 ½“ 2“ 211,5 266,5 265,5 Maße in mm 1) Anschlussart Code 2: Klebe- beziehungsweise Schweißmuffe DIN Code 78: Armaturenverschraubung mit Einlegeteil DIN (IR-Stumpfschweißen) Code 7R: Armaturenverschraubung mit Einlegeteil Gewindemuffe Rp 25 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 26: Herstellerangaben

    Das Produkt nicht als Trittstufe oder Steighilfe benutzen. ● HINWEIS Eignung des Produkts! ▶ Das Produkt muss für die Betriebsbedingungen des Rohrleitungssystems (Medium, Mediumskonzentration, Temperatur und Druck) sowie die jeweiligen Umge- bungsbedingungen geeignet sein. GEMÜ 723 26 / 64 www.gemu-group.com...
  • Seite 27: Einbau Mit Einlegeteilen Zum Kleben

    ßenseite der Rohrleitung 5 laut Angaben des Klebstoff- herstellers auftragen. 7. Rohrleitung 5 in Einlegeteil 4 stecken. 8. Überwurfmutter 1 wieder auf Kugelhahnkörper 2 auf- schrauben. 9. Weitere Anschlüsse des Kugelhahnkörpers 2 auf gleiche Weise mit der Rohrleitung 5 verbinden. www.gemu-group.com 27 / 64 GEMÜ 723...
  • Seite 28: Einbau Mit Einlegeteilen Zum Schweißen

    Weise mit der Rohrleitung 5 verbinden. 7. Einlegeteil 4 in die Rohrleitung 5 einschrauben. 8. Überwurfmutter 1 wieder auf Kugelhahnkörper 2 auf- schrauben. 9. Weitere Anschlüsse des Kugelhahnkörpers 2 auf gleiche Weise mit der Rohrleitung 5 verbinden. GEMÜ 723 28 / 64 www.gemu-group.com...
  • Seite 29: Einbau Mit Flanschanschluss

    Schrauben 22 und Muttern 20 verschrau- 7. Ventilflansch und Rohrflansch mit geeignetem Dichtmittel ben. und passenden Schrauben verbinden. 8. Alle Flanschbohrungen nutzen. 9. Schrauben über Kreuz anziehen. 10. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- gen bzw. in Funktion setzen. www.gemu-group.com 29 / 64 GEMÜ 723...
  • Seite 30: Elektrischer Anschluss

    10.2.1 AUF/ZU-Antrieb (Code A0) 10.2.1 12 V DC (Code B1) / 24 V DC (Code C1) 10.2.1 Belegung der Klemmleisten Pos. Beschreibung Uv+, Laufrichtung ZU Uv-, Laufrichtung ZU Uv+, Laufrichtung AUF Uv-, Laufrichtung AUF PE, Schutzleiter 30 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 31 10 Elektrischer Anschluss 10.2.1 Anschlussplan Endschalter AUF Externe Verdrahtung Motor + − PE Endschalter ZU Antrieb Laufrichtung ZU Laufrichtung AUF 31 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 32: Belegung Der Klemmleisten

    10.2.1 Belegung der Klemmleisten Pos. Beschreibung L1, Versorgungsspannung N, Versorgungsspannung L1, Umschaltung (AUF/ZU) N, Umschaltung (AUF/ZU) PE, Schutzleiter Vorzugsrichtung -AUF- bei Anliegen aller Signale 10.2.1 Anschlussplan Endschalter AUF Externe Verdrahtung Motor Endschalter ZU Antrieb Laufrichtung 32 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 33: Lage Der Steckverbinder

    10.2.1 Elektrischer Anschluss Steckerbelegung X1 Beschreibung L1, Versorgungsspannung N, Versorgungsspannung L1, Laufrichtung ZU N, Laufrichtung ZU L1, Laufrichtung AUF N, Laufrichtung AUF PE, Schutzleiter Die Potentialzuweisung muss anwenderseitig durchgeführt werden. 10.2.1 Anschlussplan Externe Verdrahtung 33 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 34 10.2.1 Lage der Steckverbinder 10.2.1 Elektrischer Anschluss Steckerbelegung X1 Beschreibung Uv+, Laufrichtung ZU Uv-, Laufrichtung ZU Uv+, Laufrichtung AUF Uv-, Laufrichtung AUF n.c. n.c. PE, Schutzleiter 10.2.1 Anschlussplan Externe Verdrahtung ZU-0-AUF Antrieb Laufrichtung ZU Laufrichtung AUF 34 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 35 10.2.1 Elektrischer Anschluss Steckerbelegung X2 Beschreibung L1, Versorgungsspannung N, Versorgungsspannung L1, Umschaltung (AUF/ZU) N, Umschaltung (AUF/ZU) n.c. n.c. PE, Schutzleiter Vorzugsrichtung -AUF- bei Anliegen aller Signale 10.2.1 Anschlussplan Externe Verdrahtung L1 N Antrieb Laufrichtung 35 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 36 ▶ Parallelbetrieb nur mit K-Nr. 6410 möglich. 10.2.1 Belegung der Klemmleisten Pos. Beschreibung Uv+, Laufrichtung ZU Uv-, Laufrichtung ZU Uv+, Laufrichtung AUF Uv-, Laufrichtung AUF PE, Schutzleiter 10.2.1 Anschlussplan (Antrieb) Motor Antrieb Motor Antrieb (Antrieb) Antrieb Laufrichtung ZU Laufrichtung AUF 36 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 37: Auf/Zu-Antrieb Mit 2 Potentialfreien Endschaltern (Code Ae)

    Uv+, Laufrichtung ZU Wechsler Endschalter ZU Uv-, Laufrichtung ZU Schließer Endschalter ZU Uv+, Laufrichtung AUF Öffner Endschalter ZU Uv-, Laufrichtung AUF Öffner Endschalter AUF n.c. Schließer Endschalter AUF n.c. Wechsler Endschalter AUF PE, Schutzleiter PE, Schutzleiter 37 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 38 10 Elektrischer Anschluss 10.2.2 Anschlussplan Zusatz- endschalter Externe Verdrahtung ZU-0-AUF Anschlussbelegung X1, UV Anschlussbelegung X2, S1/S2 Antrieb Laufrichtung ZU Laufrichtung AUF 38 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 39 Schließer Endschalter AUF n.c. Wechsler Endschalter AUF PE, Schutzleiter PE, Schutzleiter Vorzugsrichtung -AUF- bei Anliegen aller Signale 10.2.2 Anschlussplan Zusatz- endschalter Externe Verdrahtung L1 N Anschlussplan X1, UV Anschlussplan X2, S1/S2 Antrieb Laufrichtung 39 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 40 L1, Laufrichtung AUF Schließer Endschalter AUF N, Laufrichtung AUF Wechsler Endschalter AUF PE, Schutzleiter PE, Schutzleiter Die Potentialzuweisung muss anwenderseitig durchgeführt werden. 10.2.2 Anschlussplan Externe Zusatz- Verdrahtung endschalter Anschlussplan X1, UV Anschlussplan X2, S1/S2 40 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 41 Uv-, Laufrichtung AUF Öffner Endschalter AUF n.c. Schließer Endschalter AUF n.c. Wechsler Endschalter AUF n.c. n.c. PE, Schutzleiter PE, Schutzleiter 10.2.2 Anschlussplan Zusatz- endschalter Externe Verdrahtung ZU-0-AUF Anschlussplan X1 Anschlussplan X2 Antrieb Laufrichtung ZU Laufrichtung AUF 41 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 42 Öffner Endschalter AUF n.c. Schließer Endschalter AUF n.c. Wechsler Endschalter AUF n.c. n.c. PE, Schutzleiter PE, Schutzleiter Vorzugsrichtung -AUF- bei Anliegen aller Signale 10.2.2 Anschlussplan Zusatz- endschalter Externe Verdrahtung Anschlussplan X1 Anschlussplan X2 Antrieb Laufrichtung 42 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 43 10.2.2 Anschlussplan Externe Zusatz- Verdrahtung endschalter Anschlussplan X1 Anschlussplan X2 10.3 Anschluss- / Verdrahtungsplan 10.3.1 AUF/ZU-Antrieb mit Relais (Code 00), 24 V DC (Code C1) 10.3.1.1 Lage der Steckverbinder Antriebsausführung 2070 Antriebsausführung 4100, 4200 43 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 44 N / L- Signale sind geräteintern getrennt. Die Potentialzuweisung muss anwenderseitig durchgeführt werden. Bei gleichzeitiger Betätigung von AUF- und ZU-Schalter fährt der Antrieb in Richtung ZU. 10.3.1.3 Anschlussplan Motorschutzschalter Richtungs- empfohlen wahlschalter L1/Uv+ Externe N/Uv- Verdrahtung Anschlussbelegung X1 44 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 45 10 Elektrischer Anschluss 10.3.2 AUF/ZU-Antrieb mit 2 zusätzlichen potentialfreien Endschaltern, mit Relais (Code 0E), 24 V DC (Code C1) 10.3.2.1 Lage der Steckverbinder Antriebsausführung 2070 Antriebsausführung 4100, 4200 45 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 46 Zusatz- endschalter L1/Uv+ Externe N/Uv- Verdrahtung Anschlussbelegung X1 Anschlussbelegung X2 10.3.3 AUF/ZU-Antrieb mit Potentiometerausgang, mit Relais (Code 0P), 24 V DC (Code C1) 10.3.3.1 Lage der Steckverbinder Antriebsausführung 2070 Antriebsausführung 4100, 4200 46 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 47 VORSICHT Funktionsmodul AP und 0P: Gefahr der Zerstörung des Potentiometers ▶ Das Potentiometer wird zerstört, wenn Endschalter und Potentiometer auf die entsprechenden Klemmen angeschlossen werden. Deshalb Schalter oder Potentiometer anschließen. Niemals beide zusammen! ● 47 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 48: Inbetriebnahme

    ð Endlagenschalter für Signal und Motor sind bereits vor- eingestellt. Der motorgesteuerte Antrieb GEMÜ 9428 wird in Offen-Posi- tion ausgeliefert. Die nachfolgenden Zeichnungen weichen je nach Antriebs- ausführung ab! 1. Anlage spannungsfrei schalten und gegen wiederein- closed open offen schalten sichern. GEMÜ 723 48 / 64 www.gemu-group.com...
  • Seite 49: Handnotbetätigung

    ▶ Beschädigung des Antriebs. 6. Endschalter in gewünschte Position bringen. Vor elektrischem Betrieb Antriebsposition auf "mittig" ● 7. Schrauben am Endschalter festziehen. stellen. Antriebsausführungen 1006, 1015, 2006, 2015, 3035 Antriebsausführungen 1006, 1015, 2006, 2015 www.gemu-group.com 49 / 64 GEMÜ 723...
  • Seite 50 2/2-Wege-Kugelhahn DN 10 – 50 3/2-Wege-Kugelhahn DUAL BLOCK 7. Lasche 1 zusammendrücken und festhalten. 1. Laschen 1 zusammendrücken und festhalten. ð Der Zahn der Verschraubungsarretierung ist eingefah- ð Die Zähne der Verschraubungsarretierung sind einge- ren. fahren. GEMÜ 723 50 / 64 www.gemu-group.com...
  • Seite 51 12 Betrieb 8. Überwurfmutter 2 in gewünschte Position drehen. 9. Lasche 1 der Verschraubungsarretierung loslassen. ð Der Zahn der Verschraubungsarretierung rastet in die Zähne der Überwurfmutter 2 ein und fixiert diese. www.gemu-group.com 51 / 64 GEMÜ 723...
  • Seite 52: Fehlerbehebung

    Flanschverschraubung locker / Gewinde Schrauben am Flansch nachziehen / undicht Gewinde neu abdichten Dichtmittel defekt Dichtmittel ersetzen Kugelhahnkörper undicht Kugelhahnkörper defekt Kugelhahnkörper auf Beschädigungen prüfen, ggf. ersetzen Kein Durchfluss Kugel falsch eingestellt Kugel in richtige Position drehen 52 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 53: Inspektion Und Wartung

    Anlagenbetreibers tragen. 3. Anlage bzw. Anlagenteil stilllegen. 4. Anlage bzw. Anlagenteil gegen Wiedereinschalten si- chern. 5. Anlage bzw. Anlagenteil drucklos schalten. 6. GEMÜ Produkte, die immer in derselben Position sind, viermal pro Jahr betätigen. www.gemu-group.com 53 / 64 GEMÜ 723...
  • Seite 54: Ersatzteile

    717 XXSDS D14 Spindel DNXX 717 XXPSP M Kugel, T-Bohrung DNXX 717 XXPKUMT Kugel, L-Bohrung DNXX 717 XXPKUML Einlegeteil DNXX 717 XXPEL Überwurfmutter DNXX 717 XXPUM XX - entspricht den Nennweiten DN 10 – 50. 54 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 55 717 XXSDS D14 Spindel DNXX 717 XXPSP M Kugel, T-Bohrung DNXX 717 XXPKUMT Kugel, L-Bohrung DNXX 717 XXPKUML Einlegeteil DNXX 717 XXPEL Überwurfmutter DNXX 717 XXPUM XX - entspricht den Nennweiten DN 65 – 100. 55 / 64 www.gemu-group.com GEMÜ 723...
  • Seite 56 717 XXSDS D14 Spindel DNXX 717 XXPSP M Kugel, T-Bohrung DNXX 717 XXPKUMT Kugel, L-Bohrung DNXX 717 XXPKUML Einlegeteil DNXX 717 XXPEL Überwurfmutter DNXX 717 XXPUM XX - entspricht den Nennweiten DN 10 – 50. 56 / 64 GEMÜ 723 www.gemu-group.com...
  • Seite 57: Austausch Von Ersatzteilen

    10. O-Ring 9, O-Ring 8 und Dichtring 5 entfernen. 11. Kugel 6 vorsichtig herausdrücken (Kugel dabei nicht ver- kratzen). 12. Spindel(n) 4 (21)in das Kugelhahngehäuse drücken und entfernen. 13. Alle Teile in umgekehrter Reihenfolge wieder montieren. www.gemu-group.com 57 / 64 GEMÜ 723...
  • Seite 58: Reinigung Des Produktes

    ▶ Beschädigung des GEMÜ Produkts. Der Betreiber der Anlage ist verantwortlich für die Aus- ● wahl des Reinigungsmediums und die Durchführung des Verfahrens. – Das Produkt mit feuchtem Tuch reinigen. – Das Produkt nicht mit Hochdruckreiniger reinigen. GEMÜ 723 58 / 64 www.gemu-group.com...
  • Seite 59: Einbauerklärung Nach 2006/42/Eg (Maschinenrichtlinie)

    Fabrikat: GEMÜ Handelsbezeichnung: GEMÜ 723 die grundlegenden Anforderungen der Maschinenrichtlinie 2006/42/EG erfüllt. Ferner wird erklärt, dass die speziellen technischen Unterlagen gemäß Anhang VII Teil B erstellt wurden. Der Hersteller bzw. der Bevollmächtigte verpflichten sich, einzelstaatlichen Stellen auf begründetes Verlangen die speziellen Unterlagen zu der unvollständigen Maschine zu übermitteln.
  • Seite 60: Konformitätserklärung Nach 2014/68/Eu (Druckgeräterichtlinie)

    Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der Druckgeräterichtlinie 2014/68/EU erfüllt. Benennung des Druckgerätes: GEMÜ 723 Benannte Stelle: TÜV Rheinland Industrie Service GmbH Nummer: 0035 Zertifikat-Nr.: 01 202 926/Q-02 0036 Konformitätsbewertungsverfahren:...
  • Seite 61: Konformitätserklärung Nach 2014/30/Eu (Emv-Richtlinie)

    Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der EMV-Richtlinie 2014/30/EU erfüllt. Benennung des Produktes: GEMÜ 723 Angewandte Normen: – DIN EN 61326-1 (Industrie) Störfestigkeit: EN 61000-6-2 Störaussendung:...
  • Seite 62: Eu-Konformitätserklärung 2-Wege-Kugelhahn

    21 EU-Konformitätserklärung 2-Wege-Kugelhahn 21 EU-Konformitätserklärung 2-Wege-Kugelhahn Der unterstrichene Typ (VKD) entspricht GEMÜ 723 (2-Wege-Kugelhahn) GEMÜ 723 62 / 64 www.gemu-group.com...
  • Seite 63: Eu-Konformitätserklärung 3-Wege-Kugelhahn

    22 EU-Konformitätserklärung 3-Wege-Kugelhahn 22 EU-Konformitätserklärung 3-Wege-Kugelhahn Der unterstrichene Typ (TKD) entspricht GEMÜ 723 (3-Wege-Kugelhahn) www.gemu-group.com 63 / 64 GEMÜ 723...
  • Seite 64 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88594471* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 06.2019 | 88594471 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
