Gefährdung der Umwelt durch Austreten gefährlicher Unmittelbare Gefahr! Stoffe bei Leckage. ▶ Bei Nichtbeachtung drohen schwerste Die Sicherheitshinweise berücksichtigen nicht: Verletzungen oder Tod. – Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und Wartung auftreten können. GEMÜ 710 4 / 44 www.gemu-group.com...

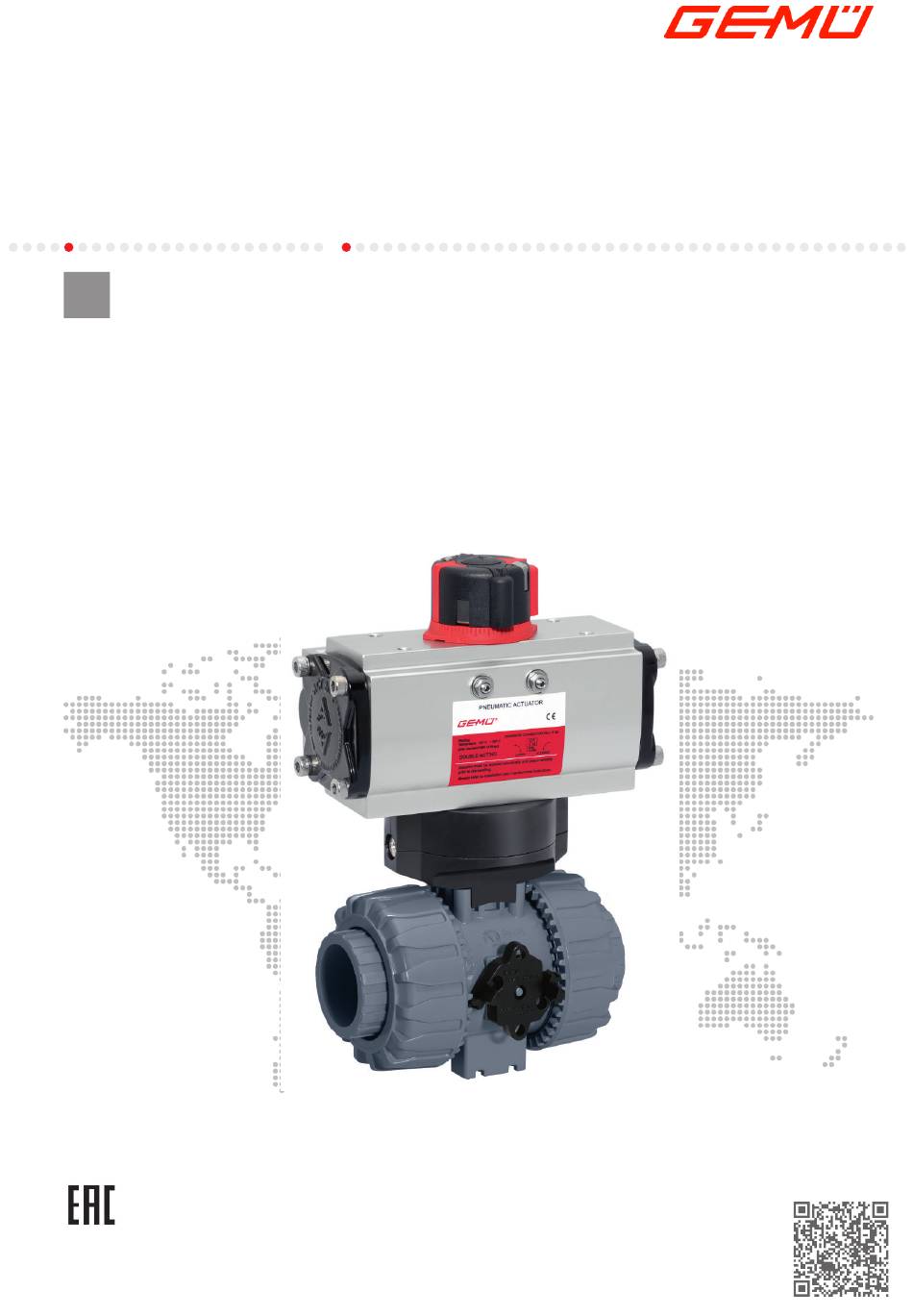

Sitzdichtungen Ku- PTFE gelhahn 3.2 Beschreibung Der 2/2- bzw. 3/2-Wege Kunststoff-Kugelhahn GEMÜ 710 ver- fügt über einen pneumatischen Antrieb, wahlweise aus Alumi- nium oder Kunststoff. Die Sitzdichtung besteht aus PTFE und die O-Ring Dichtungen sind wahlweise aus EPDM oder FKM.
AUF explosionsgefährdeten Bereichen geeignet. Lieferzustand Die Steuerung des Produktes erfolgt über einen pneumati- Code L schen Antrieb. ● Das Produkt gemäß den technischen Daten einsetzen. variable Kugelstellungen, vom Anwender selbst einstellbar Code 6 GEMÜ 710 6 / 44 www.gemu-group.com...
Erweiterte Temperaturbereiche auf Anfrage. Bitte beachten Sie, dass sich aufgrund der Umgebungs- und Medientemperatur eine Mischtemperatur am Ventilkörper einstellt, welche die oben angegebenen Werte nicht überschreiten darf. Steuerdruck: 2 – 8 bar (je nach Ausführung und/oder Steuerfunktion) GEMÜ 710 10 / 44 www.gemu-group.com...
Seite 11
Kv-Werte in m³/h Regeldiagramm: mit Regelkugel (Code R) 90 100 Öffnung [%] Für Regelbereich 0°- 90°, lineare Kennlinie zwischen Kugelstellung und prozentualem Durchfluss. HINWEIS: Bei Standard-Durchgangskörper kann nachträglich die Kugelform (Code R) nicht nachge- rüstet werden. www.gemu-group.com 11 / 44 GEMÜ 710...
Seite 15
0220U 175,0 145,0 136,0 72,0 58,0 80,0 G1/4" 30,0 304,0 27,0 Maße in inch 9.1.3 GEMÜ 9415 ØB Antriebs- ØB größe 112,0 37,0 34,0 106,0 72,0 177,0 41,0 65,0 171,0 97,0 Maße in inch www.gemu-group.com 15 / 44 GEMÜ 710...
Seite 16
F07 x 8,5 14,0 16,0 131,0 87,0 F07 x 9,0 F05 x 6,5 14,0 16,0 131,0 105,0 F07 x 9,0 F05 x 6,5 17,0 19,0 149,0 129,0 F07 x 9,0 F05 x 6,5 Maße in inch GEMÜ 710 16 / 44 www.gemu-group.com...
22,5 50,0 M6 x 10,0 70,0 M8 x 16,0 0200U 17,0 22,5 70,0 M8 x 16,0 102,0 M10 x 16,0 0300U 22,0 28,5 70,0 M8 x 16,0 102,0 M10 x 16,0 Maße in inch www.gemu-group.com 17 / 44 GEMÜ 710...
Code 4: Armaturenverschraubung mit Flansch EN 1092, PN 10, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 Code 39: Armaturenverschraubung mit Flansch ANSI Class 125/150 RF Code 78: Armaturenverschraubung mit Einlegeteil (IR-Stumpfschweißen) - DIN GEMÜ 710 18 / 44 www.gemu-group.com...
Seite 19
Code 33: Armaturenverschraubung mit Einlegeteil Zoll - BS (Muffe) Code 3M: Armaturenverschraubung mit Einlegeteil Zoll - ASTM (Muffe) Code 3T: Armaturenverschraubung mit Einlegeteil JIS (Muffe) Code 7R: Armaturenverschraubung mit Einlegeteil (Gewindemuffe Rp) - DIN www.gemu-group.com 19 / 44 GEMÜ 710...
Code 4: Armaturenverschraubung mit Flansch EN 1092, PN 10, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 Code 39: Armaturenverschraubung mit Flansch ANSI Class 125/150 RF Code 3M: Armaturenverschraubung mit Einlegeteil Zoll - ASTM (Muffe) GEMÜ 710 20 / 44 www.gemu-group.com...
308,0 Maße in inch 1) Anschlussart Code 2: Armaturenverschraubung mit Einlegeteil (Klebe- oder Schweißmuffe) - DIN Code 33: Armaturenverschraubung mit Einlegeteil Zoll - BS (Muffe) Code 7R: Armaturenverschraubung mit Einlegeteil (Gewindemuffe Rp) - DIN www.gemu-group.com 21 / 44 GEMÜ 710...
Code 4: Armaturenverschraubung mit Flansch EN 1092, PN 10, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 Code 39: Armaturenverschraubung mit Flansch ANSI Class 125/150 RF Code 78: Armaturenverschraubung mit Einlegeteil (IR-Stumpfschweißen) - DIN Code 7R: Armaturenverschraubung mit Einlegeteil (Gewindemuffe Rp) - DIN GEMÜ 710 22 / 44 www.gemu-group.com...
Code 4: Armaturenverschraubung mit Flansch EN 1092, PN 10, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 Code 39: Armaturenverschraubung mit Flansch ANSI Class 125/150 RF Code 78: Armaturenverschraubung mit Einlegeteil (IR-Stumpfschweißen) - DIN www.gemu-group.com 23 / 44 GEMÜ 710...
361,0 91,0 Maße in inch 1) Anschlussart Code 2: Armaturenverschraubung mit Einlegeteil (Klebe- oder Schweißmuffe) - DIN Code 78: Armaturenverschraubung mit Einlegeteil (IR-Stumpfschweißen) - DIN Code 7R: Armaturenverschraubung mit Einlegeteil (Gewindemuffe Rp) - DIN GEMÜ 710 26 / 44 www.gemu-group.com...
Das Produkt nicht als Trittstufe oder Steighilfe benutzen. ● HINWEIS Eignung des Produkts! ▶ Das Produkt muss für die Betriebsbedingungen des Rohr- leitungssystems (Medium, Mediumskonzentration, Tem- peratur und Druck) sowie die jeweiligen Umgebungsbe- dingungen geeignet sein. www.gemu-group.com 27 / 44 GEMÜ 710...
ßenseite der Rohrleitung 5 laut Angaben des Klebstoffher- stellers auftragen. 7. Rohrleitung 5 in Einlegeteil 4 stecken. 8. Überwurfmutter 1 wieder auf Kugelhahnkörper 2 auf- schrauben. 9. Weitere Anschlüsse des Kugelhahnkörpers 2 auf gleiche Weise mit der Rohrleitung 5 verbinden. GEMÜ 710 28 / 44 www.gemu-group.com...
7. Einlegeteil 4 in die Rohrleitung 5 einschrauben. Weise mit der Rohrleitung 5 verbinden. 8. Überwurfmutter 1 wieder auf Kugelhahnkörper 2 auf- schrauben. 9. Weitere Anschlüsse des Kugelhahnkörpers 2 auf gleiche Weise mit der Rohrleitung 5 verbinden. www.gemu-group.com 29 / 44 GEMÜ 710...
Schrauben 22 und Muttern 20 verschrauben. 7. Ventilflansch und Rohrflansch mit geeignetem Dichtmittel und passenden Schrauben verbinden. 8. Alle Flanschbohrungen nutzen. 9. Schrauben über Kreuz anziehen. 10. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- gen bzw. in Funktion setzen. GEMÜ 710 30 / 44 www.gemu-group.com...
11. Endlage über Schraube 2 einstellen. 12. Kontermutter 1 anziehen. Einstellung der Endlage 0° (± 5°): 13. Antrieb in geöffnete Position bringen. 14. Kontermutter 3 lösen. 15. Endlage über Schraube 4 einstellen. 16. Kontermutter 3 anziehen. www.gemu-group.com 31 / 44 GEMÜ 710...
Seite 32
ð Die Zähne der Verschraubungsarretierung rasten in die Zähne der Überwurfmuttern 2 ein und fixieren diese. 9. Lasche 1 der Verschraubungsarretierung loslassen. ð Der Zahn der Verschraubungsarretierung rastet in die Zähne der Überwurfmutter 2 ein und fixiert diese. GEMÜ 710 32 / 44 www.gemu-group.com...
Anlagenbetreibers tragen. 3. Anlage bzw. Anlagenteil stilllegen. 4. Anlage bzw. Anlagenteil gegen Wiedereinschalten sichern. 5. Anlage bzw. Anlagenteil drucklos schalten. 6. GEMÜ Produkte, die immer in derselben Position sind, vier- mal pro Jahr betätigen. GEMÜ 710 34 / 44 www.gemu-group.com...
12. O-Ring 9, O-Ring 8 und Dichtring 5 entfernen. 13. Kugel 6 vorsichtig herausdrücken (Kugel dabei nicht ver- kratzen). 14. Spindel(n) 4 (21)in das Kugelhahngehäuse drücken und entfernen. 15. Alle Teile in umgekehrter Reihenfolge wieder montieren. GEMÜ 710 38 / 44 www.gemu-group.com...
▶ Beschädigung des GEMÜ Produkts. Der Betreiber der Anlage ist verantwortlich für die Aus- ● wahl des Reinigungsmediums und die Durchführung des Verfahrens. – Das Produkt mit feuchtem Tuch reinigen. – Das Produkt nicht mit Hochdruckreiniger reinigen. www.gemu-group.com 39 / 44 GEMÜ 710...
Fabrikat: GEMÜ Handelsbezeichnung: GEMÜ 710 die grundlegenden Anforderungen der Maschinenrichtlinie 2006/42/EG erfüllt. Ferner wird erklärt, dass die speziellen technischen Unterlagen gemäß Anhang VII Teil B erstellt wurden. Der Hersteller bzw. der Bevollmächtigte verpflichten sich, einzelstaatlichen Stellen auf begründetes Verlangen die speziellen Un- terlagen zu der unvollständigen Maschine zu übermitteln.
