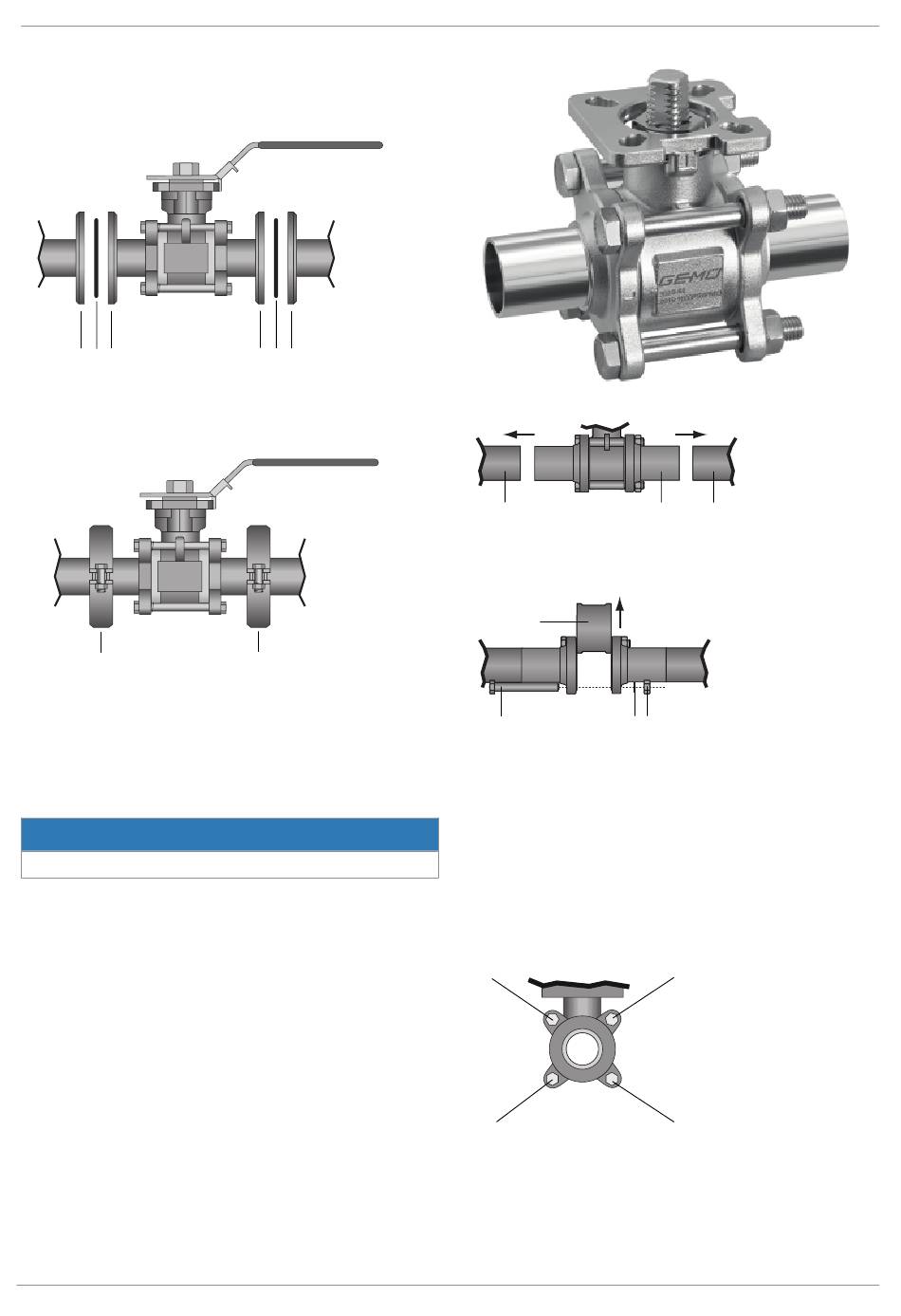

10.2 Einbau bei Clampanschluss

1. Auf saubere und unbeschädigte Dichtflächen der An-
schlussclamps achten.
1 2 3
2. Anschlussclamps 1 und 3 vor Verbinden sorgfältig aus-
richten.
3. Dichtungen 2 gut zentrieren.
4
4. Clamp des Kugelhahns und Clamp der Rohrleitung mit
passender Verschlussklemme 4 verbinden.
5. Nur Verbindungselemente aus zulässigen Werkstoffen
verwenden!
10.3 Einbau bei Schweißstutzen
HINWEIS
▶ Schweißtechnische Normen einhalten!
1. Montagevariante:
Eine Schraube lösen, die anderen Schrauben entfernen
und den Mittelteil wegschwenken statt ihn herauszuneh-
men.
www.gemu-group.com
3 2 1
4
2
2. Schweißstutzen 1 rechts und links an Rohrleitung 2 zen-
trieren und heften.
6
5
3. Muttern 3 ganz aufdrehen.
4. Unterlegscheiben 4 entnehmen.
5. Schrauben 5 herausziehen.
6. Mittelteil 6 herausnehmen.
7. Schweißstutzen 1 rechts und links an Rohrleitung 2 an-
schweißen.
8. Schweißstutzen abkühlen lassen.
9. Kugelhahn wieder zusammen bauen.
7
10
10. Muttern 7 - 10 über Kreuz anziehen, mit Schraubenschlüs-
sel gegenhalten.
17 / 48
10 Einbau in Rohrleitung
1 2
4 3
9
8
