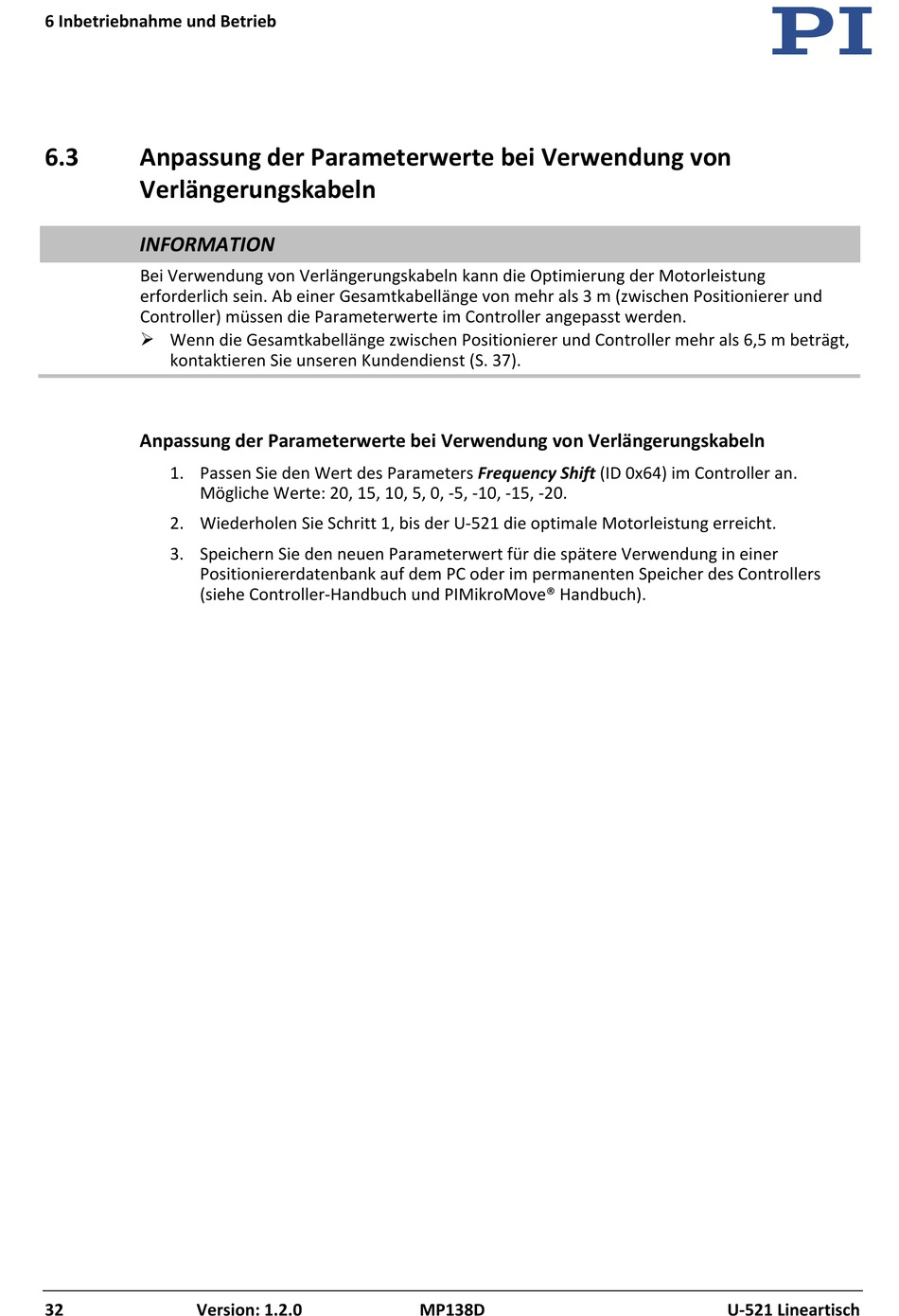

PI U­-521 Serie Benutzerhandbuch Seite 36

6 Inbetriebnahme und Betrieb
6.3 Anpassung der Parameterwerte bei Verwendung von
Verlängerungskabeln
INFORMATION
Bei Verwendung von Verlängerungskabeln kann die Optimierung der Motorleistung
erforderlich sein. Ab einer Gesamtkabellänge von mehr als 3 m (zwischen Positionierer und
Controller) müssen die Parameterwerte im Controller angepasst werden.
 Wenn die Gesamtkabellänge zwischen Positionierer und Controller mehr als 6,5 m beträgt,
kontaktieren Sie unseren Kundendienst (S. 37).
Anpassung der Parameterwerte bei Verwendung von Verlängerungskabeln
1. Passen Sie den Wert des Parameters Frequency Shift (ID 0x64) im Controller an.
Mögliche Werte: 20, 15, 10, 5, 0, -5, -10, -15, -20.
2. Wiederholen Sie Schritt 1, bis der U-521 die optimale Motorleistung erreicht.
3. Speichern Sie den neuen Parameterwert für die spätere Verwendung in einer
Positioniererdatenbank auf dem PC oder im permanenten Speicher des Controllers
(siehe Controller-Handbuch und PIMikroMove® Handbuch).
32 Version: 1.2.0 MP138D U­521 Lineartisch
