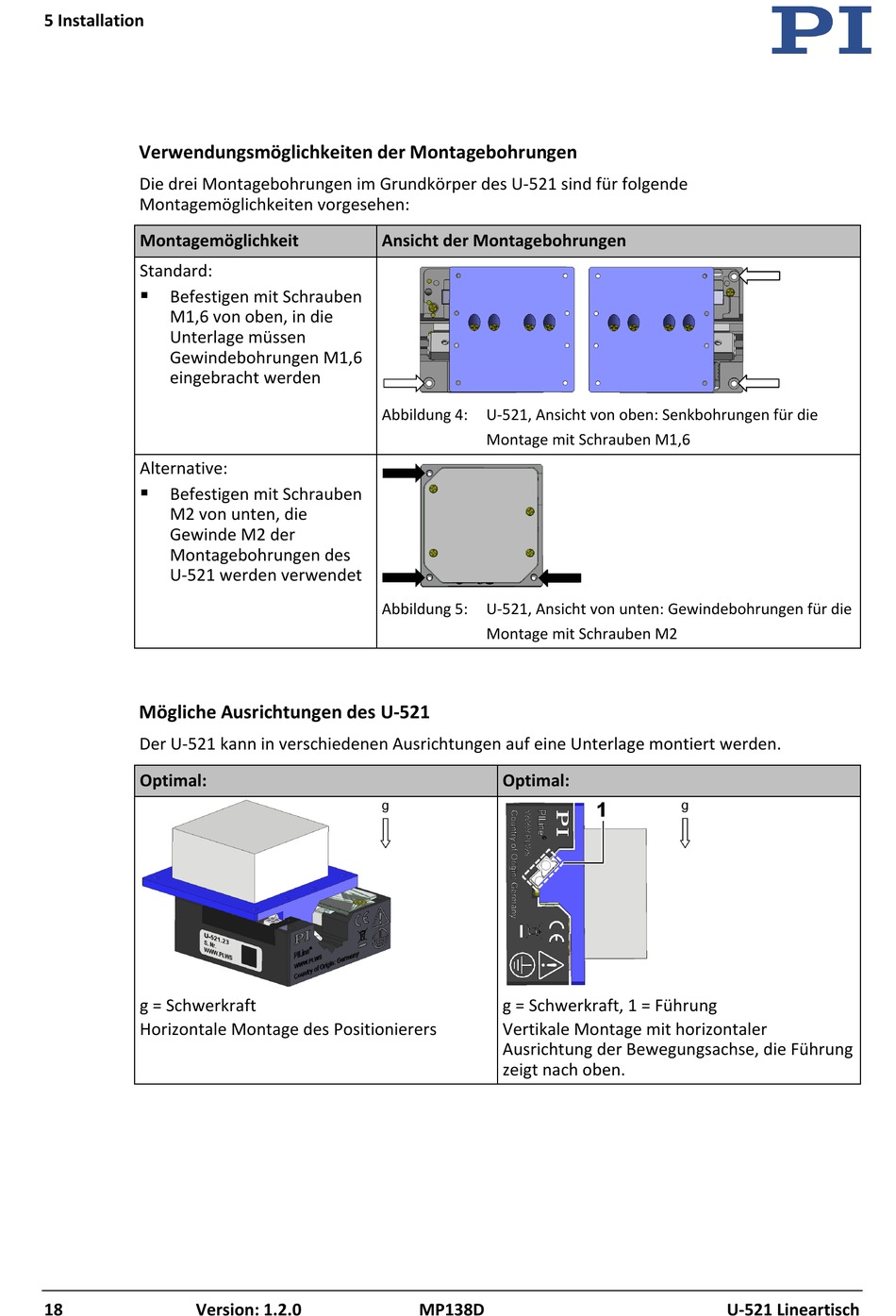

5 Installation
Verwendungsmöglichkeiten der Montagebohrungen
Die drei Montagebohrungen im Grundkörper des U-521 sind für folgende
Montagemöglichkeiten vorgesehen:
Montagemöglichkeit
Standard:
Befestigen mit Schrauben

M1,6 von oben, in die
Unterlage müssen
Gewindebohrungen M1,6
eingebracht werden
Alternative:
 Befestigen mit Schrauben
M2 von unten, die
Gewinde M2 der
Montagebohrungen des
U-521 werden verwendet
Mögliche Ausrichtungen des U­521
Der U-521 kann in verschiedenen Ausrichtungen auf eine Unterlage montiert werden.
Optimal:
g = Schwerkraft
Horizontale Montage des Positionierers
18 Version: 1.2.0
Ansicht der Montagebohrungen
Abbildung 4: U-521, Ansicht von oben: Senkbohrungen für die
Montage mit Schrauben M1,6
Abbildung 5: U-521, Ansicht von unten: Gewindebohrungen für die
Montage mit Schrauben M2
Optimal:
g = Schwerkraft, 1 = Führung
Vertikale Montage mit horizontaler
Ausrichtung der Bewegungsachse, die Führung
zeigt nach oben.
MP138D U­521 Lineartisch
