5 Installation
U­521 auf U­521 befestigen
Abbildung 8:
1. Positionieren Sie den oberen U-521 um 90° versetzt auf dem unteren U-521, so dass
folgende Bedingungen erfüllt sind:
−
−
Die Orientierung des Kabelabgangs kann um 180° versetzt frei gewählt werden.
2. Verschieben Sie per Hand die Bewegungsplattform des oberen U-521, bis eine der drei
Senkbohrungen im Grundkörper zugänglich ist (siehe schraffierten Pfeil in der
Abbildung).
3. Führen Sie eine Schraube in die Senkbohrung im Grundkörper des oberen U-521 ein.
4. Ziehen Sie die Schraube mit einem Drehmoment von 16 Ncm fest.
5. Stellen Sie sicher, dass der Schraubenkopf vollständig abgesenkt ist.
6. Verschieben Sie per Hand die Bewegungsplattform des oberen U-521, bis die beiden
anderen Senkbohrungen im Grundkörper zugänglich sind.
7. Führen Sie zwei Schrauben in die Senkbohrungen im Grundkörper des oberen U-521
ein.
8. Beginnend mit der Schraube, die der bereits festgezogenen Schraube diagonal
gegenüberliegt, ziehen Sie die zwei Schrauben mit einem Drehmoment von jeweils
16 Ncm fest.
9. Stellen Sie sicher, dass die Schraubenköpfe vollständig abgesenkt sind.
24 Version: 1.2.0

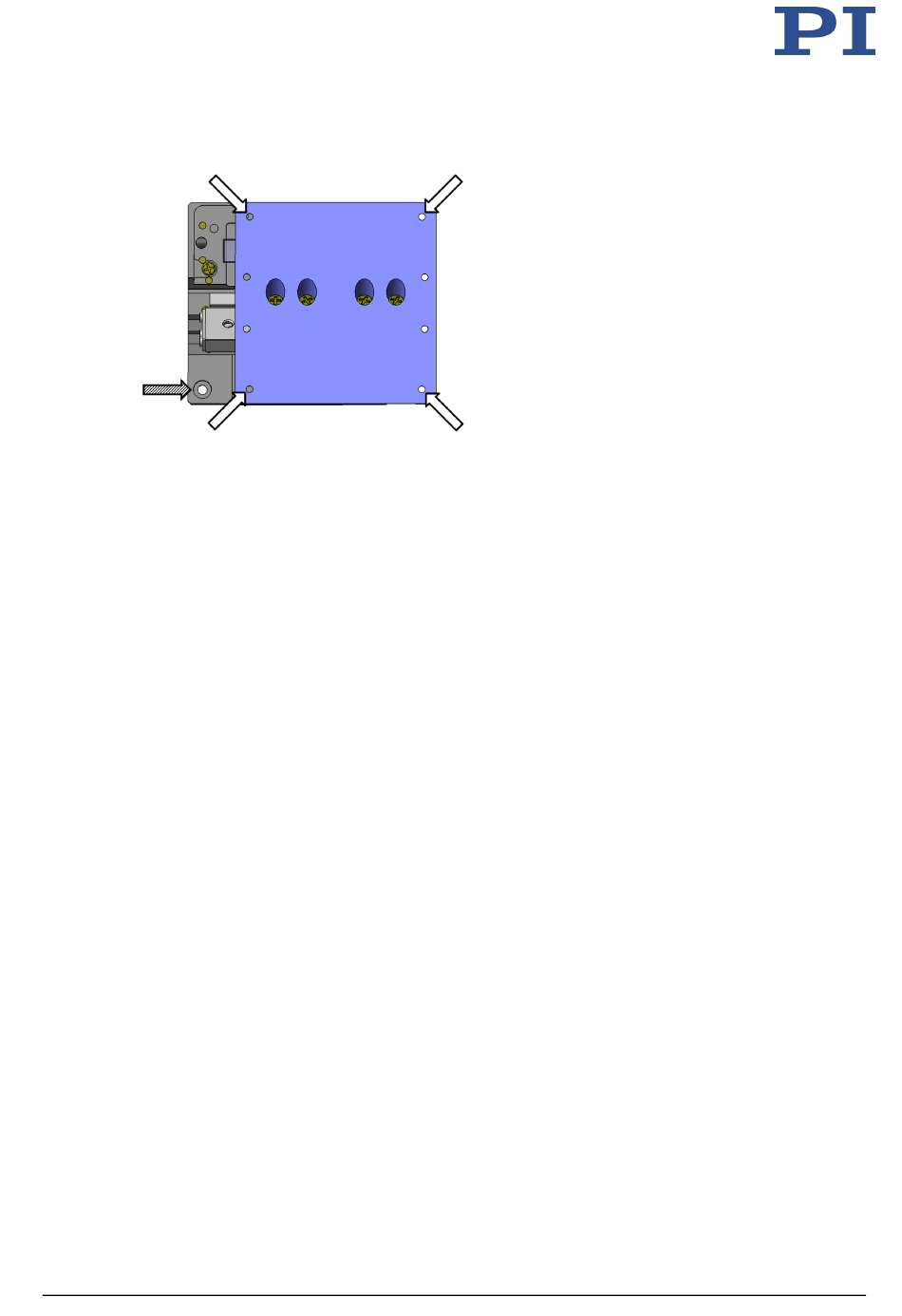

Gewindebohrungen in der Bewegungsplattform für die Montage gestapelter Systeme
(weiße Pfeile) und eine von drei Senkbohrungen im Grundkörper des U-521
(schraffierter Pfeil)
Der Grundkörper des oberen U-521 überdeckt genau die Bewegungsplattform des
unteren U-521.
Die Bohrungen im Grundkörper des oberen U-521 überdecken die entsprechenden
Bohrungen in der Bewegungsplattform des unteren U-521.
