58 EL3000 KONTINUIERLICHE GASANALYSATOREN | OI/EL3000-DE REV. B
... 4 Installation
... Lage und Ausführung der Gasanschlüsse
Gasanschlüsse Limas23 (Modell EL3020)

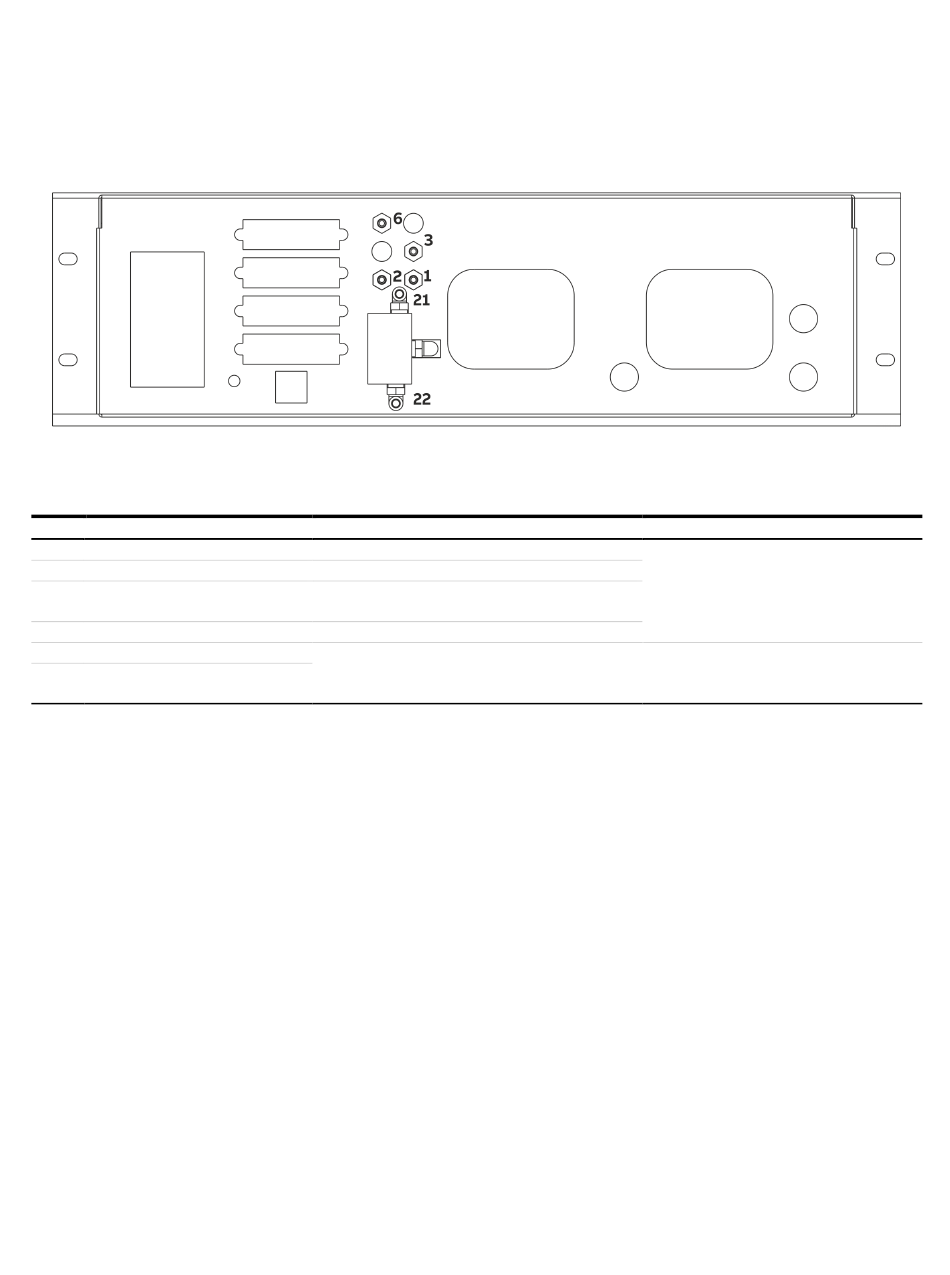

Abbildung 13: Gasanschlüsse Limas23 (Modell EL3020)
Limas23: Gasanschlüsse
Pos. Anschluss
1 Messgaseingang
2 Messgasausgang
3
Messgasausgang
6
Drucksensor
21 Messgaseingang
22 Prüfgaseingang
Hinweis
Der Drucksensor (Standard, nicht bei Option „Drucksensor nach außen verschlaucht") und der Sauerstoffsensor (Option) sind intern
im Ausgang der Messküvette angeschlossen.
Ergänzende Informationen
Ohne optionales Magnetventil
—
Mit optionalem Magnetventil, werksseitig verbunden mit
Messgaseingang Pos. 1
Bei Option „Drucksensor nach außen verschlaucht"
Mit optionalem Magnetventil
Ausführung
Einschraubstutzen mit Schlauchtüllen
(Edelstahl 1.4305) für Schläuche mit
Innendurchmesser 4 mm
(im Lieferumfang enthalten)
Einschraubstutzen mit Schlauchtüllen (PVDF) für
Schläuche mit Innendurchmesser 4 mm
(im Lieferumfang enthalten)
