56
EL3000 KONTINUIERLICHE GASANALYSATOREN | OI/EL3000-DE REV. B
... 4 Installation
... Lage und Ausführung der Gasanschlüsse
Gasanschlüsse Uras26 mit Caldos27 (Modell EL3040)

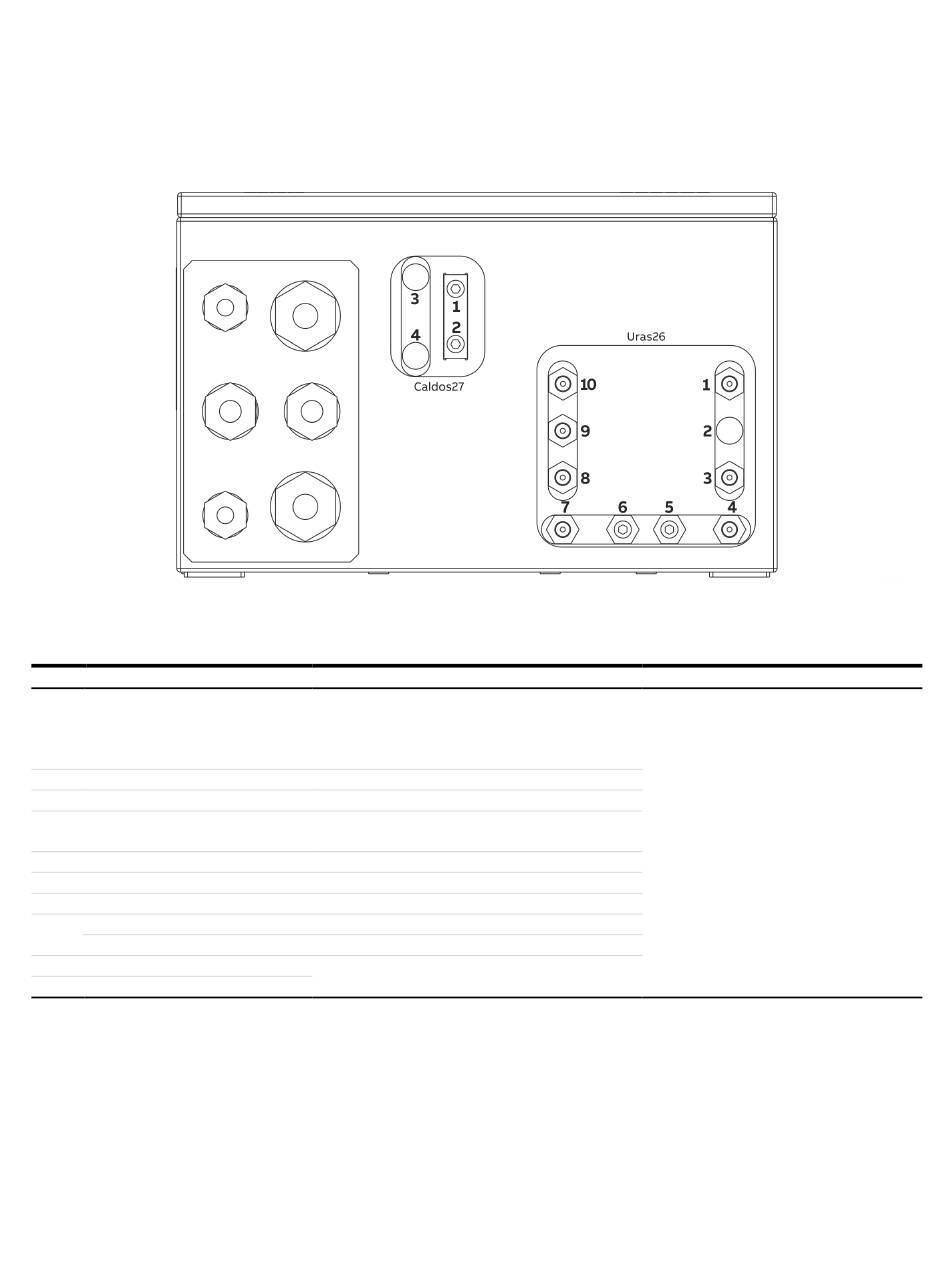

Abbildung 12: Gasanschlüsse Uras26 mit Caldos27 (Model EL3040)
Uras26: Gasanschlüsse
Pos.
Anschluss
1
Drucksensor
2
Nicht belegt
3
Messgaseingang (Gasweg 1)
4
Messgasausgang (Gasweg 1)
5
Spülgaseingang (Gehäuse)
6
Spülgasausgang (Gehäuse)
7
Messgaseingang (Gasweg 2)
8
Messgasausgang (Gasweg 2)
Messgasausgang (Gasweg 1)
9
Vergleichsgaseingang
10
Vergleichsgaseingang
Hinweis
•
Der Sauerstoffsensor ist in Kombination mit dem Caldos27 nicht möglich.
•
Sind die internen Gasleitungen als Schläuche ausgeführt, so ist der Drucksensor (Standard, nicht bei Option „Drucksensor nach
außen verschlaucht") intern folgendermaßen angeschlossen:
–
Im Ausgang der Messküvette 1 bei einer Messküvette und bei zwei Messküvetten mit getrennten Gaswegen.
–
Im Ausgang der Messküvette 2 bei zwei Messküvetten in Reihe.
•
Sind die internen Gasleitungen als Edelstahlrohre ausgeführt, so ist die Ausführung mit getrennten Gaswegen nicht möglich.
Ergänzende Informationen
Der Drucksensor ist an den Anschluss Pos. 1 angeschlossen,
wenn die internen Gasleitungen als Edelstahlrohre
ausgeführt sind oder bei Bestellung der Option
„Drucksensor nach außen verschlaucht".
—
—
Bei einer Messküvette und bei zwei Messküvetten mit
getrennten Gaswegen
—
—
—
—
Bei zwei Messküvetten in Reihe
Strömendes Vergleichsgas Messküvette 1
Ausführung
⅛-NPT-Innengewinde (Edelstahl 1.4305)
•
Anschluss von Schlauchleitungen:
Gerade Einschraubstutzen (PP) mit
Schlauchtüllen für Schläuche mit
Innendurchmesser 4 mm
(im Lieferumfang enthalten)
•
Anschluss von Rohrleitungen:
Einschraubverschraubungen
(nicht im Lieferumfang enthalten)
