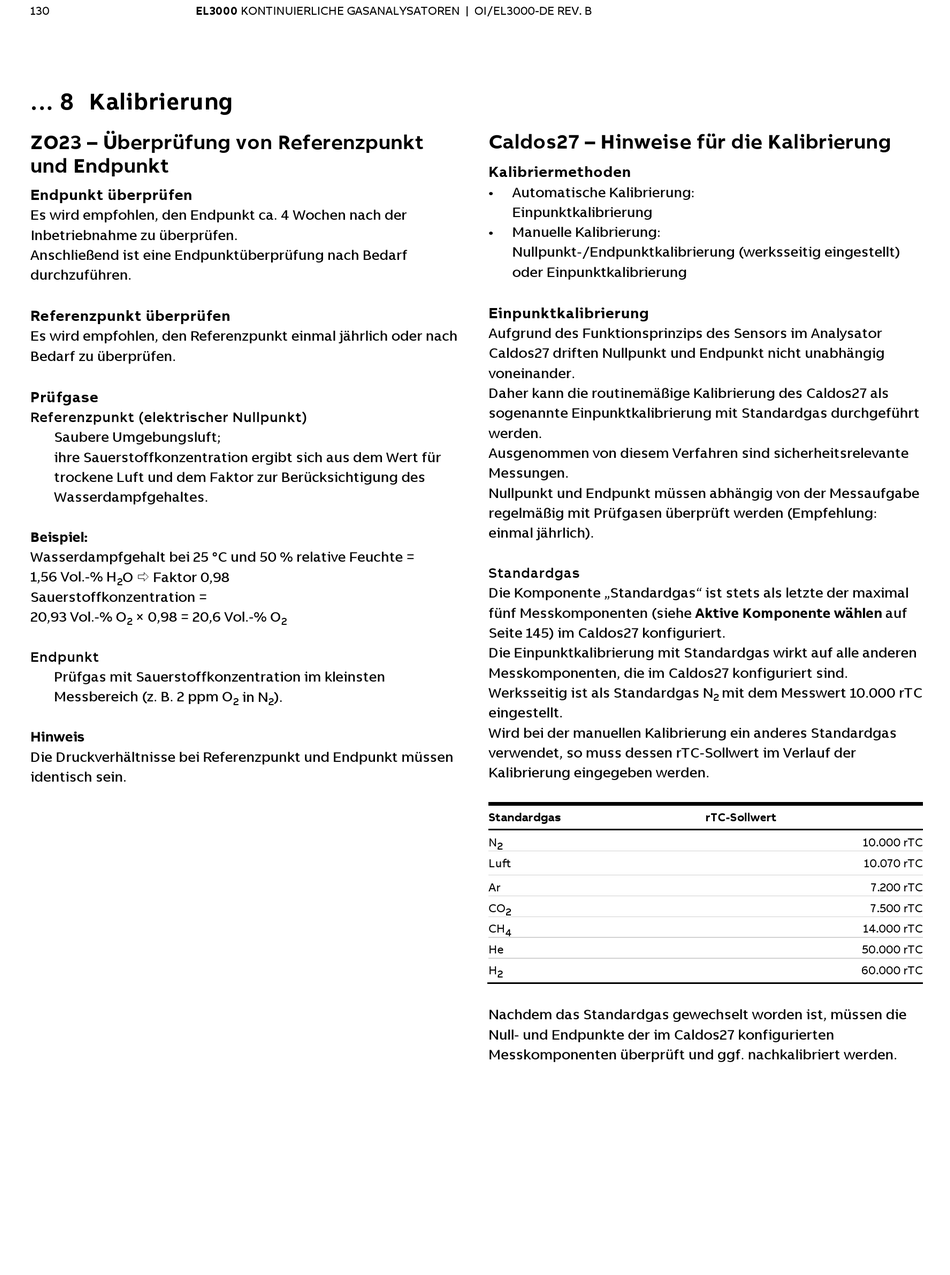

130 EL3000 KONTINUIERLICHE GASANALYSATOREN | OI/EL3000-DE REV. B
... 8 Kalibrierung
ZO23 – Überprüfung von Referenzpunkt
und Endpunkt
Endpunkt überprüfen
Es wird empfohlen, den Endpunkt ca. 4 Wochen nach der
Inbetriebnahme zu überprüfen.
Anschließend ist eine Endpunktüberprüfung nach Bedarf
durchzuführen.
Referenzpunkt überprüfen
Es wird empfohlen, den Referenzpunkt einmal jährlich oder nach
Bedarf zu überprüfen.
Prüfgase
Referenzpunkt (elektrischer Nullpunkt)
Saubere Umgebungsluft;
ihre Sauerstoffkonzentration ergibt sich aus dem Wert für
trockene Luft und dem Faktor zur Berücksichtigung des
Wasserdampfgehaltes.
Beispiel:
Wasserdampfgehalt bei 25 °C und 50 % relative Feuchte =
1,56 Vol.-% H O  Faktor 0,98
2
Sauerstoffkonzentration =
20,93 Vol.-% O × 0,98 = 20,6 Vol.-% O
2
Endpunkt
Prüfgas mit Sauerstoffkonzentration im kleinsten
Messbereich (z. B. 2 ppm O
Hinweis
Die Druckverhältnisse bei Referenzpunkt und Endpunkt müssen
identisch sein.
2
in N ).
2 2
Caldos27 – Hinweise für die Kalibrierung
Kalibriermethoden
• Automatische Kalibrierung:
Einpunktkalibrierung
• Manuelle Kalibrierung:
Nullpunkt-/Endpunktkalibrierung (werksseitig eingestellt)
oder Einpunktkalibrierung
Einpunktkalibrierung
Aufgrund des Funktionsprinzips des Sensors im Analysator
Caldos27 driften Nullpunkt und Endpunkt nicht unabhängig
voneinander.
Daher kann die routinemäßige Kalibrierung des Caldos27 als
sogenannte Einpunktkalibrierung mit Standardgas durchgeführt
werden.
Ausgenommen von diesem Verfahren sind sicherheitsrelevante
Messungen.
Nullpunkt und Endpunkt müssen abhängig von der Messaufgabe
regelmäßig mit Prüfgasen überprüft werden (Empfehlung:
einmal jährlich).
Standardgas
Die Komponente „Standardgas" ist stets als letzte der maximal
fünf Messkomponenten (siehe Aktive Komponente wählen auf
Seite 145) im Caldos27 konfiguriert.
Die Einpunktkalibrierung mit Standardgas wirkt auf alle anderen
Messkomponenten, die im Caldos27 konfiguriert sind.
Werksseitig ist als Standardgas N
eingestellt.
Wird bei der manuellen Kalibrierung ein anderes Standardgas
verwendet, so muss dessen rTC-Sollwert im Verlauf der
Kalibrierung eingegeben werden.
Standardgas
N
2
Luft
Ar
CO
2
CH
4
He
H
2
Nachdem das Standardgas gewechselt worden ist, müssen die
Null- und Endpunkte der im Caldos27 konfigurierten
Messkomponenten überprüft und ggf. nachkalibriert werden.
mit dem Messwert 10.000 rTC
2
rTC-Sollwert
10.000 rTC
10.070 rTC
7.200 rTC
7.500 rTC
14.000 rTC
50.000 rTC
60.000 rTC
