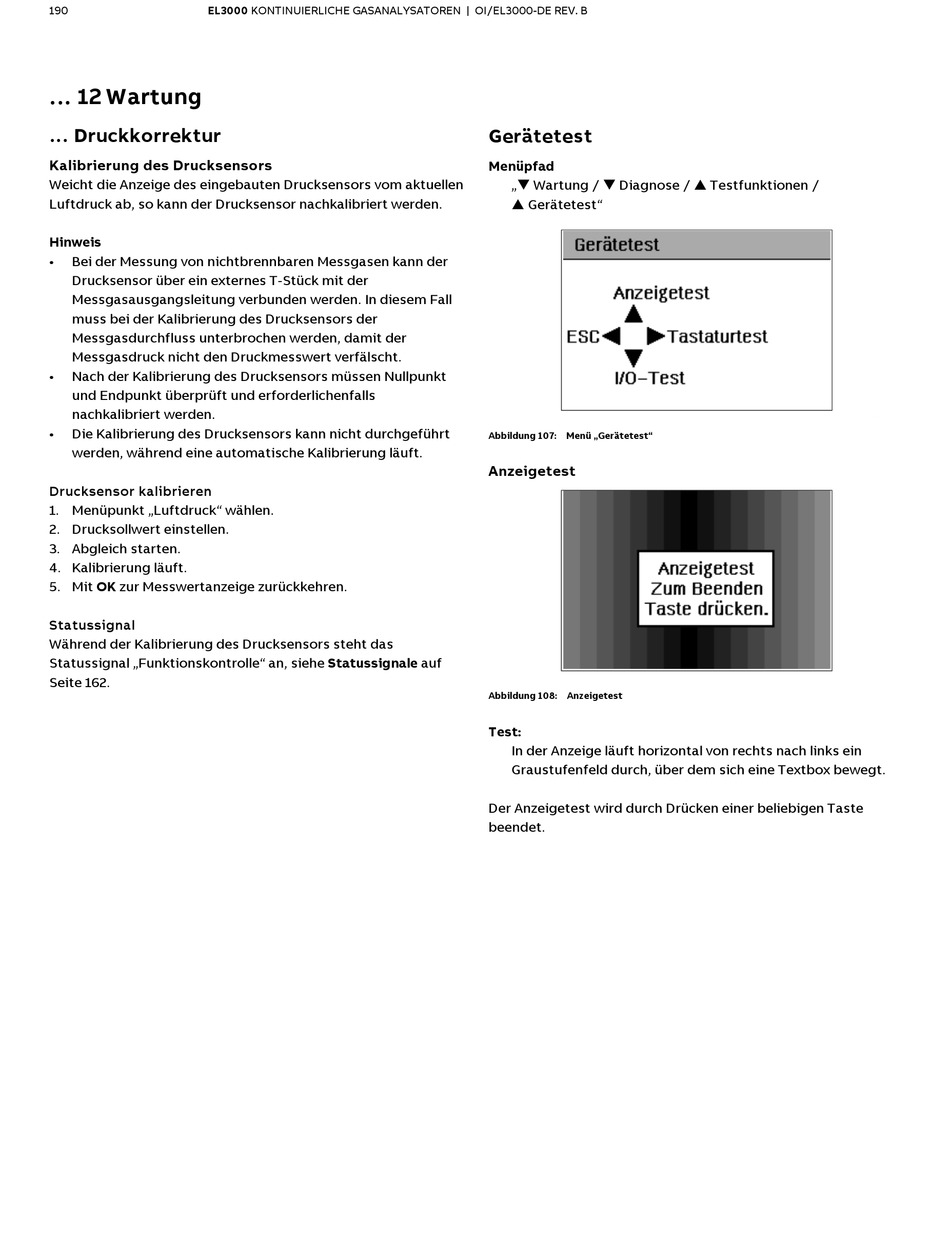

190 EL3000 KONTINUIERLICHE GASANALYSATOREN | OI/EL3000-DE REV. B
... 12 Wartung
... Druckkorrektur
Kalibrierung des Drucksensors
Weicht die Anzeige des eingebauten Drucksensors vom aktuellen
Luftdruck ab, so kann der Drucksensor nachkalibriert werden.
Hinweis
• Bei der Messung von nichtbrennbaren Messgasen kann der
Drucksensor über ein externes T-Stück mit der
Messgasausgangsleitung verbunden werden. In diesem Fall
muss bei der Kalibrierung des Drucksensors der
Messgasdurchfluss unterbrochen werden, damit der
Messgasdruck nicht den Druckmesswert verfälscht.
• Nach der Kalibrierung des Drucksensors müssen Nullpunkt
und Endpunkt überprüft und erforderlichenfalls
nachkalibriert werden.
• Die Kalibrierung des Drucksensors kann nicht durchgeführt
werden, während eine automatische Kalibrierung läuft.
Drucksensor kalibrieren
1. Menüpunkt „Luftdruck" wählen.
2. Drucksollwert einstellen.
3. Abgleich starten.
4. Kalibrierung läuft.
5. Mit OK zur Messwertanzeige zurückkehren.
Statussignal
Während der Kalibrierung des Drucksensors steht das
Statussignal „Funktionskontrolle" an, siehe Statussignale auf
Seite 162.
Gerätetest
Menüpfad
„ Wartung /  Diagnose /  Testfunktionen /
 Gerätetest"
Abbildung 107: Menü „Gerätetest"

Anzeigetest

Abbildung 108: Anzeigetest
Test:
In der Anzeige läuft horizontal von rechts nach links ein
Graustufenfeld durch, über dem sich eine Textbox bewegt.
Der Anzeigetest wird durch Drücken einer beliebigen Taste
beendet.
