1-744015-9
9.3

Montage der Spule

1. Entfernen Sie den Flansch (3).
2. Montieren Sie die Spule auf der Querwelle, so dass sie sich in Montagerichtung
gesehen im Uhrzeigersinn abwickeln kann (Abb. 2).
3. Lösen Sie die Flügelmutter und stellen Sie die Bremse (2) so ein, dass sich die Spule
symmetrisch über dem Drehtisch befindet.
4. Ziehen Sie die Flügelmutter fest.
HINWEIS!
Die Spule muss immer so positioniert sein, dass das Band mit der Führungsplatte fluchtet
und diese berührt. Wenn die Spule nicht korrekt positioniert ist, kann es zu einem
Versagen der Maschine kommen.
5. Montieren Sie den Flansch, um die Spule zu sichern.
6. Überprüfen Sie die Bremsspannung, indem Sie die Spule drehen.
7. Stellen Sie die Mutter (1) gegebenenfalls nach.

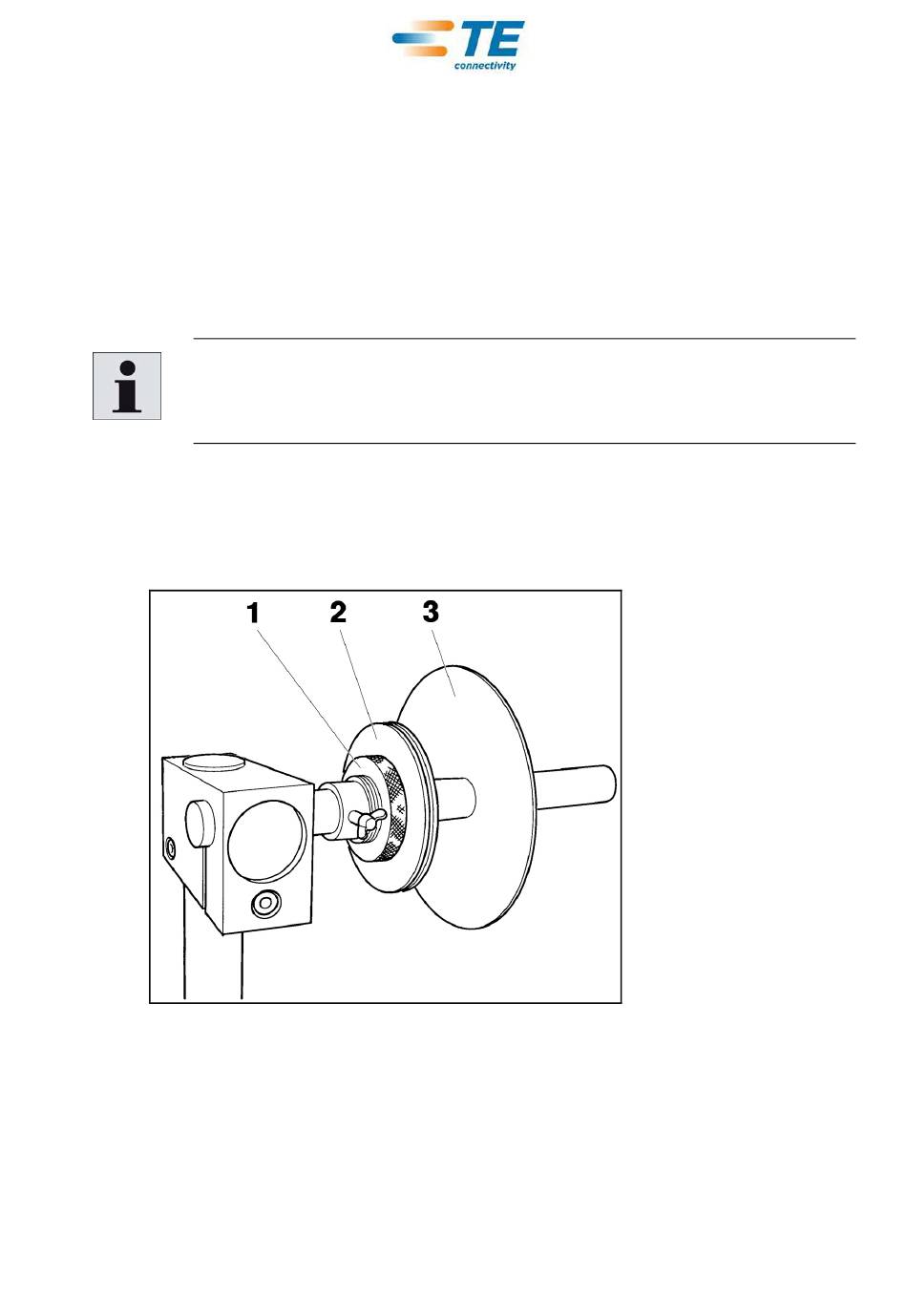

Abb. 15: Spuleneinheit
1 Mutter
2 Bremse
3 Flansch
