1-744015-9
9.2
Einstellen der Vorschubbreite
GEFAHR!
Nach dem Trennen von der elektrischen Energieversorgung (Not-Aus-Schalter) verblei-
ben in den verschiedenen Versorgungssystemen (z.B. Elektrik, Elektronik, Pneumatik)
noch genügend Energiereserven, die bei nicht fachmännischen Eingriffen gefährliche
Folgen hervorrufen können.
Stellen Sie sicher, dass der Not-Aus-Schalter und die Druckluft abgeschaltet sind.
1.
Lösen Sie die Bolzen (2) und entfernen Sie den Abstandshalter (1).
2.
Bringen Sie zur Einstellung der Vorschubbreite die Scheibe in die gewünschte
Position.
3.
Ziehen Sie die Bolzen fest. Stellen Sie sicher, dass Sie den Anschlagzylinder (3)
rechtwinklig mit dem Steckverbinder ausrichten.

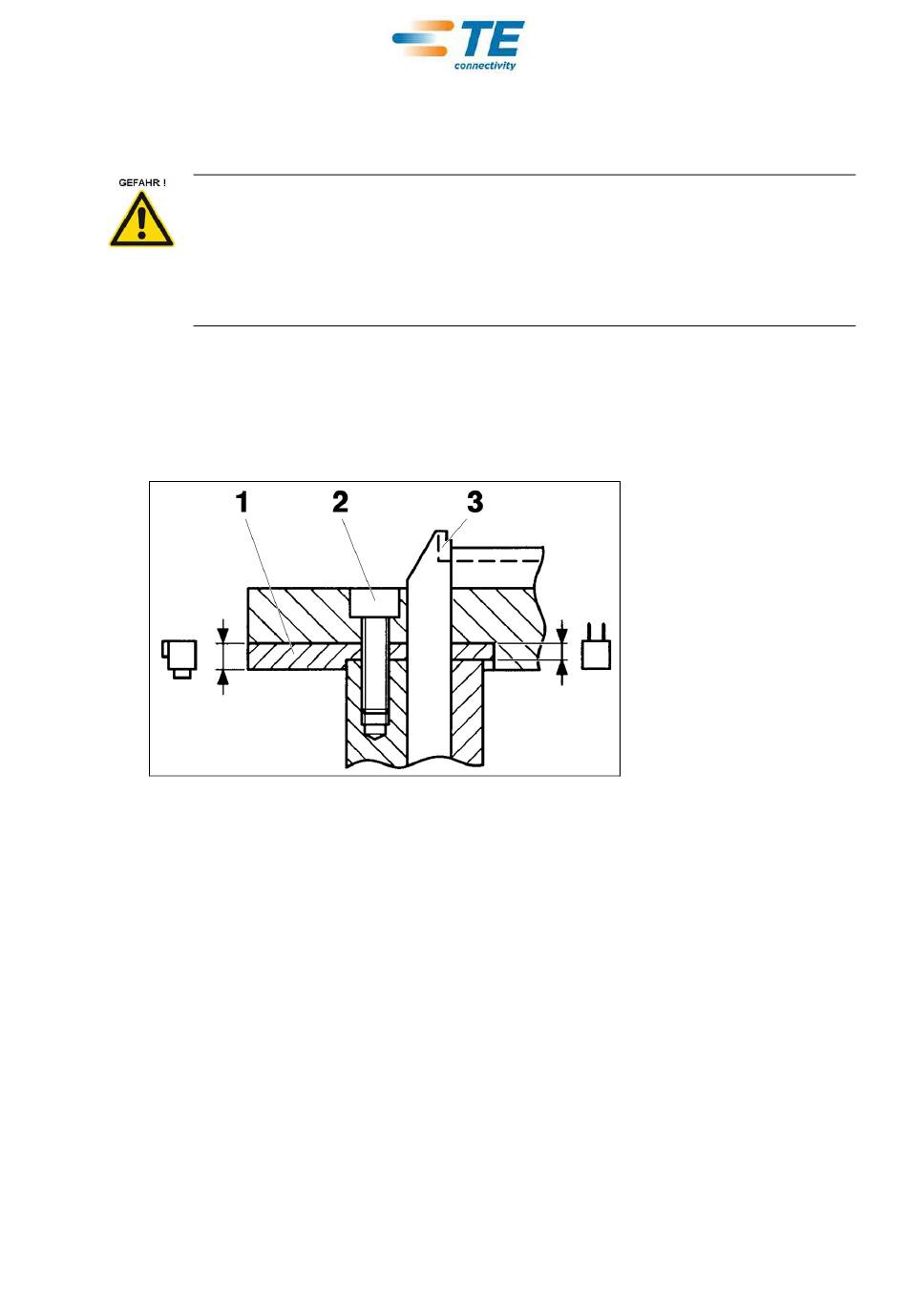

Abb. 14: Einstellung der Vorschubbbreite
1
Abstandshalter
2
Bolzen
3
Anschlagzylinder
Rev. A
Page 32 / 140
412-94149 Rev. A
