- Seite 1 Betriebsanleitung IR-1891-SHUTTLE-AIR Produkt: TE-PN: 528018-2 Rev. A Betriebsanleitung: 412-94261 / 7-744015-3 / 12.11.2013, Rev. A Sprache: de (Original )
-
Seite 2: Inhaltsverzeichnis
TE-PN 528018-2 Rev. A 412-94261 Inhaltsverzeichnis Betriebsanleitung ....................4 1.1. Umgang mit der Betriebsanleitung ..............4 1.2. Sicherheitshinweise in der Betriebsanleitung .............4 Grundlegende Sicherheitshinweise ..............6 2.1. Zuständigkeit ......................6 2.2. Hinweise zum Einrichten und Betreiben der Maschine ........6 2.3. Hinweise zur Wartung und Instandhaltung der Maschine ........7 Allgemeine Angaben/Produktbeschreibung/Funktion ........8 Sicherheit........................9 4.1. - Seite 3 TE-PN 528018-2 Rev. A 412-94261 8.3. Bauteile Schaltschrank (Grundplatte) ............... 31 8.4. Schaltschrank ......................32 8.5. Schaltplan ....................... 33 8.6. Pneumatikplan ....................... 33 8.7. Temperatur-Kalibrierung ..................33 8.8. Messgeräte und Zubehör für die Temperatur-Kalibrierung ......33 8.9. Einstellungen (Tabelle) ..................33 8.10.
-
Seite 4: Betriebsanleitung
Betriebsanleitung gelesen und verstanden haben. Er muss während der Durchführung von Arbeiten an oder mit der Maschine diese Betriebsanleitung beachten. Die Firma TE Connectivity lehnt jede Haftung für Schäden ab, die durch Nichtbeachten von Hinweisen an der Maschine oder der Betriebsanleitung entstehen. - Seite 5 TE-PN 528018-2 Rev. A 412-94261 VORSICHT! Es besteht Quetschgefahr durch bewegliche Teile! VORSICHT! Elektrische Leitungen sind am Boden so zu verlegen, dass keine Stolpergefahr besteht! HINWEIS! Bei der Arbeit sind Handschuhe zu tragen, da Verbrennungsgefahr besteht! HINWEIS! Bevor an der Elektrik gearbeitet wird ist der Stecker vom Stromnetz zu trennen! HINWEIS! Wenn diese Information nicht beachtet wird, kann dies zu...
-
Seite 6: Grundlegende Sicherheitshinweise
Instandhalten der Maschine, sind die in der Betriebsanleitung vorgeschriebenen Ausschaltprozeduren zu beachten. ROHS Information Die TE Connectivity verarbeitet ausschließlich Produkte die ROHS-konform sind. Informationen über das Vorkommen und Standort jeglicher Substanzen die den RoHS-Richtlinien (Restriction on Hazardous Substances) unterliegen, sind auf der folgenden Website zu finden: http://www.te.com/customersupport/productcompliance... -
Seite 7: Hinweise Zur Wartung Und Instandhaltung Der Maschine
TE-PN 528018-2 Rev. A 412-94261 2.3. Hinweise zur Wartung und Instandhaltung der Maschine Maschinen- und Anlagenteile, an denen Wartungs- und Instandsetzungsarbeiten durchgeführt werden, müssen, falls in der Betriebsanleitung nichts Gegenteiliges erwähnt ist, unbedingt von der Spannungszufuhr getrennt werden. Die freigeschalteten Teile müssen zuerst auf Spannungsfreiheit geprüft, dann geerdet und kurzgeschlossen sowie benachbarte, unter Spannung stehende Teile isoliert werden. -
Seite 8: Allgemeine Angaben/Produktbeschreibung/Funktion

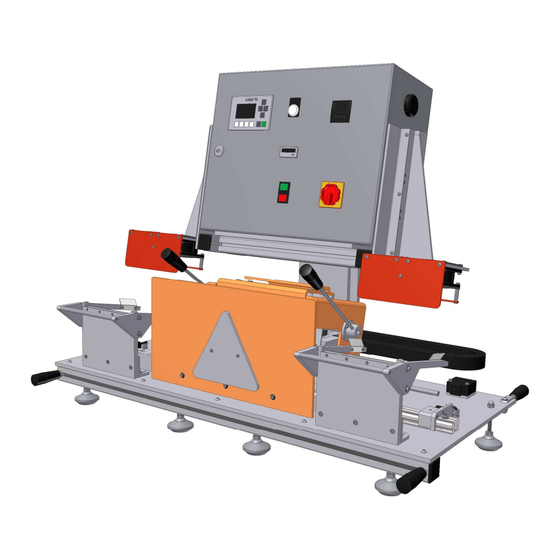

Gefahren von der SHUTTLE-MASCHINE ausgehen. Das Shuttle System ist ein Schrumpfgerät zur thermischen Verarbeitung von Schrumpfschlauchprodukten der Firma TE Connectivity. http://www.te.com Die Arbeitstemperatur in der Heizzone wird durch zwei Infrarot-Quarzelemente erzeugt. Reproduzierbare Schrumpfbedingungen sind durch Temperatur- und Zeitregelung sichergesteilt. -
Seite 9: Sicherheit
Sie stellen jedoch keine verbindliche Zusicherung für die Verarbeitung einzelner Produkte dar. Der Anwender muss in Eigenverantwortung über die Eignung zum vorgesehenen Einsatz entscheiden. Die TE Connectivity Produkthaftung richtet sich ausschließlich nach den TE- Connectivity Erzeugnisnormen und den Liefer- und Zahlungsbedingungen. 4.2. Verantwortlichkeiten Der Betreiber der SHUTTLE-MASCHINE trägt die Verantwortung dafür, dass jede... -
Seite 10: Gefährdungsbereich
TE-PN 528018-2 Rev. A 412-94261 4.3. Gefährdungsbereich 4.3.1. Gefährdungsbereich: Bereich der Heizzone Gefährdete Person: Bediener Art der Gefährdung: Verbrennungen 4.3.2. Gefährdungsbereich: Geöffneter Schaltschrank Gefährdete Person: Einrichter Art der Gefährdung: direkter/indirekter Kontakt mit stromführenden Teilen 4.3.3. Gefährdungsbereich: Zwangskühlung (AirCool) Gefährdete Person: Einrichter/Bediener Art der Gefährdung: Quetschgefahr... - Seite 11 TE-PN 528018-2 Rev. A 412-94261 4.4.11. Instandhaltungsarbeiten dürfen nur von berechtigten und für diese Tätigkeit ausgebildeten Personen ausgeführt werden! 4.4.12. Für den Transport verwenden Sie die vier montierten Konus-Griffe! 4.4.13. Tragen Sie beim Transport und bei der Aufstellung der Maschine geeignete Sicherheitsschuhe! 4.4.14.
-
Seite 12: Lieferung, Transport Und Aufstellung
TE-PN 528018-2 Rev. A 412-94261 5. Lieferung, Transport und Aufstellung 5.1. Verpackung • Packen Sie die SHUTTLE-MASCHINE sorgfältig aus und überprüfen Sie die Lieferung mit den Dokumenten. • Entfernen Sie die Kabelbinder an den 4 Konusgriffen. • Entfernen Sie die beiden Sechskantschrauben (Gabelschlüssel SW10). HINWEIS! Die Sechskantschrauben sind durch roten Siegellack gekennzeichnet. -
Seite 13: Lieferumfang
Breite B: ca. 800 mm Höhe Z: ca.1000 mm Gewicht Maschine: ca.67 kg Gewicht Maschine + Verpackung: ca. 125 kg 5.2. Lieferumfang • IR-1891-SHUTTLE-AIR kompl. • Betriebsanleitung • CE Konformitätserklärung • Elektroschaltplan und Stückliste Page 13 / 55 ECOC: EGC0 ; LOC: Al... -
Seite 14: Transport
TE-PN 528018-2 Rev. A 412-94261 5.3. Transport WARNUNG! • Die SHUTTLE-MASCHINE nicht alleine von Hand transportieren! Transportieren Sie die Maschine zu viert oder mit Hilfe eines Hubwagens. VORSICHT! • Kabel dürfen nicht beschädigt werden. • Tragen Sie beim Transport und bei der Aufstellung der Maschine geeignete Sicherheitsschuhe. - Seite 15 TE-PN 528018-2 Rev. A 412-94261 VORSICHT! Für den Transport des Shuttels muss die Transportsicherung montiert sein! Montieren Sie die zwei Zylinderschrauben (M4) und die zwei Winkel der Transportsicherung. Page 15 / 55 ECOC: EGC0 ; LOC: Al...
-
Seite 16: Aufstellung
TE-PN 528018-2 Rev. A 412-94261 5.4. Aufstellung VORSICHT! • Stellen Sie die SHUTTLE-MASCHINE auf einer ebenen mit der Wasserwaage horizontal ausgerichteten Fläche auf. Sorgen Sie für Standfestigkeit der Maschine. Stellen Sie sicher, dass die Fläche stark genug ist, um das Gewicht der Maschine bei normaler Benutzung aufnehmen zu können. -
Seite 17: Inbetriebnahme
TE-PN 528018-2 Rev. A 412-94261 Inbetriebnahme 6.1. Anschlüsse WARNUNG! • Die SHUTTLE-MASCHINE darf nur in technisch einwandfreiem Zustand sowie sicherheits- und gefahrenbewusst eingerichtet und betrieben werden. • Vor jeder Inbetriebnahme ist zu prüfen, ob alle Sicherheitsvorrichtungen, insbesondere Schutzabdeckungen, angebracht sind und einwandfrei funktionieren. -
Seite 18: Entfernen Der Transportsicherung
TE-PN 528018-2 Rev. A 412-94261 6.2. Entfernen der Transportsicherung Montieren Sie die zwei Zylinderschrauben (M4) und die zwei Winkel der Transportsicherung. HINWEIS! Bewahren Sie die zwei Befestigungswinkel für eventuelle Standortwechsel auf. Page 18 / 55 ECOC: EGC0 ; LOC: Al... -
Seite 19: Prüfung Auf Leichtgängigkeit Des Heizkopfes (Laufwagen)
TE-PN 528018-2 Rev. A 412-94261 6.3. Prüfung auf Leichtgängigkeit des Heizkopfes (Laufwagen) linke Arbeitsposition rechte Arbeitsposition Laufwagen auf linker Laufwagen mit Heizkopf Laufwagen auf rechter Arbeitsposition Arbeitsposition in Ausgangsstellung Page 19 / 55 ECOC: EGC0 ; LOC: Al... -
Seite 20: Übersicht Der Elektrischen Steck-Verbindungen
TE-PN 528018-2 Rev. A 412-94261 6.4. Übersicht der Elektrischen Steck-Verbindungen Page 20 / 55 ECOC: EGC0 ; LOC: Al... -
Seite 21: Einstellungen - Heizbetrieb
TE-PN 528018-2 Rev. A 412-94261 6.5. Einstellungen – Heizbetrieb LOGO Signalleuchte Temperatur-Regler Zyklus-Zähler Doppeldrucktaster Hauptschalter Page 21 / 55 ECOC: EGC0 ; LOC: Al... - Seite 22 TE-PN 528018-2 Rev. A 412-94261 6.5.1. NOT/AUS (HAUPTSCHALTER) auf Stellung I HINWEIS Die Elektronik der Shuttle-Maschine wird hochgefahren. Nach 5 Sekunden ist die Maschine betriebsbereit! 6.5.2. Einschalten durch Drücken der grünen Taste des Doppeldrucktasters HINWEIS Ventilatoren laufen und die Heizelemente werden aufgeheizt Von Raumtemperatur auf vorgewählte Solltemperatur (variabel) plus 5 Minuten (fest) zur Aufwärmung der Elemente Peripherie! Die Signalleuchte blinkt weiß!
-
Seite 23: Schrumpftemperatur Vorwählen (Regler)
TE-PN 528018-2 Rev. A 412-94261 6.5.8. Schrumpftemperatur vorwählen (REGLER) 6.5.9. Zykluszähler auf "0" stellen 6.5.10. Betriebsbereitschaft: Signalleuchte leuchtet permanent weiß! HINWEIS Wenn die Signalleuchte weiß leuchtet ist die Maschine einsatzbereit. INFO Während der Aufheizphase muss der Heizkopf in der Mitte der Anlage stehen. -
Seite 24: Bedienung/Produktionsablauf
TE-PN 528018-2 Rev. A 412-94261 Bedienung/Produktionsablauf WARNUNG! Vor Arbeitsbeginn muss die gesamte SHUTTLE-MASCHINE auf Beschädigung überprüft werden. • Die Produkte in die Magazine einlegen. • Anschließend den Heizkopf von der Mittelposition nach links oder rechts zu den Haltemagneten bewegen: HINWEIS! Der HEATER-RETURN-KIT bewegt automatisch den entriegelten Heizkopf in die Mittelposition. -
Seite 25: Arbeitsbereich Bzw. Schrumpfbereich
TE-PN 528018-2 Rev. A 412-94261 7.1. Arbeitsbereich bzw. Schrumpfbereich Der Schrumpfbereich beträgt maximal 145mm an beiden Magazinen. HINWEIS! Optional zahlreiche Produkthalterungen und passende Silikonklemmen für die verschiedenen Kabelquerschnitte lieferbar! Zubehör finden Sie in Kapitel 17. Page 25 / 55 ECOC: EGC0 ; LOC: Al... -
Seite 26: Ende Des Produktionsablaufs - Ausschalten Der Maschine
TE-PN 528018-2 Rev. A 412-94261 7.2. Ende des Produktionsablaufs - Ausschalten der Maschine 7.2.1. Ausschalten durch Drücken der roten Taste des Doppeldrucktasters HINWEIS Die Heizelemente kühlen ab. Zur Abkühlung der Elemente Peripherie bleibt der Ventilator des Heizkopfes noch 5 Minuten in Betrieb. 7.2.2. -
Seite 27: Zwangskühlung (Aircool)
TE-PN 528018-2 Rev. A 412-94261 7.4. Zwangskühlung (AirCool) VORSICHT! Beim herabgleiten der Zwangskühlung (AirCool) besteht Quetschgefahr! Abb. 1 Abb. 2 Abb. 3 Abb. 4 • Nach Ablauf der Schrumpfzeit bewegt sich der Heizkopf zurück in die Mittelposition (Abb. 1 und Abb. 2). •... - Seite 28 TE-PN 528018-2 Rev. A 412-94261 VORSICHT! Beim Zurückgleiten der Zwangskühlung (AirCool) besteht Quetschgefahr! Verändern Sie nichts an der Konstruktion der SHUTTLE-MASCHINE und halten Sie den markierten Bereich um Umkreis von 30cm frei! Page 28 / 55 ECOC: EGC0 ; LOC: Al...
-
Seite 29: Technische Daten
TE-PN 528018-2 Rev. A 412-94261 7.5. Technische Daten Abmessung Länge: ca. 1050 mm Breite: ca. 630 mm Höhe: ca. 830 mm Gesamtgewicht: ca. 67 kg Lärmpegel: >70 dB(A) Elektrische Anschlusswerte: 230 V / 1500 W HINWEIS! Die Signallautstärke verändert sich wenn die Schutzkappe am Signalgeber (Schaltschrank rechte Seite oben) entfernt wird! Page 29 / 55 ECOC: EGC0 ;... -
Seite 30: Instandhaltung
TE-PN 528018-2 Rev. A 412-94261 Instandhaltung GEFAHR! Vor Beginn der Instandhaltungsarbeiten muss die SHUTTLE-MASCHINE durch Ziehen des Netzsteckers komplett ausgeschaltet werden. Beim Berühren von stromführenden Teilen besteht Lebensgefahr! WARNUNG! 1. Instandhaltungsarbeiten dürfen nur von berechtigten und für diese Tätigkeit ausgebildeten Personen ausgeführt werden. 2. -
Seite 31: Ersatzteile
TE-PN 528018-2 Rev. A 412-94261 8.1. Ersatzteile Bestellnummer Bestellnummer Bezeichnung TE connectivity Raychem 201256-000 IR-1891-STD-ELE-SET-ASSY - 1 Heizelement 230V/750W ohne Thermoelement - 1 Heizelement 230V/750W mit Thermoelement Type "K" HINWEIS! Wir empfehlen Ihnen, die Heizelemente auf Lager zu legen! 310862-000... -
Seite 32: Schaltschrank
TE-PN 528018-2 Rev. A 412-94261 8.4. Schaltschrank Gehäuse Tür Page 32 / 55 ECOC: EGC0 ; LOC: Al... -
Seite 33: Schaltplan
TE-PN 528018-2 Rev. A 412-94261 8.5. Schaltplan Den Schaltplan finden Sie am Ende der Betriebsanleitung in der Anlage IR1891 SHUTTLE RTN. 8.6. Pneumatikplan Den Pneumatikplan finden Sie am Ende der Betriebsanleitung als Anlage. 8.7. Temperatur-Kalibrierung Führen Sie die Kalibrierung monatlich, nach einem längeren Stillstand und nach jedem Heizelementwechsel bzw. -
Seite 34: Kalibrierung
TE-PN 528018-2 Rev. A 412-94261 8.10. Kalibrierung Entfernen Sie alle Produkthalterungen, belassen Sie jedoch die Silikon-Klemmen. Sichern Sie die Zwangskühlung durch Verdrehen der "Sicherung Zwangskühlung" um 180° (Abb.1, Abb.2 und Abb.3) --> Verriegelung der Zwangskühlung! Gerät einschalten, Temperatur auf 500°C und Zeitgeber auf 30 Sekunden einstellen. -
Seite 35: Einstellen Der Regelparameter
TE-PN 528018-2 Rev. A 412-94261 8.11. Einstellen der Regelparameter HINWEIS! Der REGLER durchläuft bei "TUNE ON" eine selbstoptimierte Parameterfestlegung! (siehe Kapitel 8.10) • PB/TI/TD • Proportional Band • Automatically sets the control • Autotuning dauert ca. min 8.11.1. Tuning Schritt 1 TASTE "1"... -
Seite 36: Kalibrieren (Offset)
TE-PN 528018-2 Rev. A 412-94261 8.11.2. Kalibrieren (Offset) Schritt 1 TASTE "1" gedrückt halten bis LEVEL "3" Schritt 2 Wenn CODE "0" erscheint mit TASTE "4" auf CODE "3" Schritt 3 TASTE "1" betätigen bis INPUT erscheint Schritt 4 TASTE "2" betätigen bis PV OFS erscheint Schritt 5 ±... -
Seite 37: Konfiguration Temperatur-Regler
TE-PN 528018-2 Rev. A 412-94261 9. Konfiguration Temperatur-Regler Deviation Band Alarm Thermocouple "K" Proportional Band Automatically sets the control Proportional Band Automatically sets the control Proportional Band Automatically sets the control PV Offset Calibration (see actual) SP.HI Set Point High 650°C Sp.LO Set Point Low... -
Seite 38: Montage Und Justierung
TE-PN 528018-2 Rev. A 412-94261 Montage und Justierung 10.1. Magnetwechsel 10.1.1. Werkzeuge für den Wechsel der Magnete • Inbusschlüssel Gr. 2,5 • Gabelschlüssel SW 16 10.1.2. Lösen Sie die Anpressmutter der Kabelverschraubung in der Grundplatte bis beide Litzen frei beweglich sind. 10.1.3. -
Seite 39: Justierung Der Laufwagen
TE-PN 528018-2 Rev. A 412-94261 10.2. Justierung der Laufwagen Um einen optimalen Betrieb und eine lange Lebensdauer zu erreichen können Sie (bei Bedarf) die zwei exzentrisch verstellbaren Laufrollen nachjustieren. • Montiert auf der vorderen Längsseite des Laufwagens (Erkennungsmerkmal: verzinkte, helle Federscheiben) HINWEIS! Sie haben das beste Gefühl für die Leichtgängigkeit der Laufrollen, wenn Sie jede Laufrolle einzeln justieren. - Seite 40 TE-PN 528018-2 Rev. A 412-94261 Wärmeschutz entfernen Rücklaufbremse entfernen Page 40 / 55 ECOC: EGC0 ; LOC: Al...
- Seite 41 TE-PN 528018-2 Rev. A 412-94261 Halterung rechts entfernen Halterung links entfernen Page 41 / 55 ECOC: EGC0 ; LOC: Al...
- Seite 42 TE-PN 528018-2 Rev. A 412-94261 Kontermuttern zur Laufrollen-Justage – Anzugsdrehmoment 20Nm Bohrung auf der Oberseite der Grundplatte durch roten Pfeil gekennzeichnet Page 42 / 55 ECOC: EGC0 ; LOC: Al...
-
Seite 43: Heizelemente
TE-PN 528018-2 Rev. A 412-94261 10.3. Heizelemente Nach längerem Gebrauch (speziell bei hohen Temperaturen) verliert der Reflektor seine glänzende Oberfläche und wird matt! Ablagerungen (durch Kleberdämpfe) auf den Quarzrohren wirken absorbierend. Diese beiden Einflüsse führen zu einer Verschiebung der Emissionskurve in den langwelligen Bereich und gleichzeitig zu einer Absenkung der abgestrahlten Heizleistung. - Seite 44 TE-PN 528018-2 Rev. A 412-94261 Wärmeschutz entfernen Rücklaufbremse entfernen Page 44 / 55 ECOC: EGC0 ; LOC: Al...
- Seite 45 TE-PN 528018-2 Rev. A 412-94261 Senkschraube M2,5x12 entfernen! Hinweis: Nur Temperaturfühler (steckerseitig) Stecker von Buchse trennen! Mit Spezial Inbus-Schlüssel Gr. 4 (lang) Zubehör 2 Zylinderschrauben M5x25 lösen Heizkopf kompl. zum Heizelemente Wechsel aus der Maschine heben! Page 45 / 55 ECOC: EGC0 ;...
- Seite 46 TE-PN 528018-2 Rev. A 412-94261 Spezial Inbus-Schlüssel Gr. 4 (Schaltschrank, linke Seite) 2 Muttern (M4) zum Entfernen des Silikon-Bremswinkels lösen 2 Zylinderschrauben (M4x22) lösen und den Silikonschutz Oben entfernen Page 46 / 55 ECOC: EGC0 ; LOC: Al...
- Seite 47 TE-PN 528018-2 Rev. A 412-94261 Halter Heizstrahler entfernen Oberes Heizelement mit Thermoelement Unteres Heizelement ohne Thermoelement Heizelemente wechseln Page 47 / 55 ECOC: EGC0 ; LOC: Al...
-
Seite 48: Fehlersuche Und Störungsanalyse
TE-PN 528018-2 Rev. A 412-94261 Fehlersuche und Störungsanalyse GEFAHR! Vor Beginn von Wartungs-, Demontage- oder Instandhaltungsarbeiten muss die SHUTTLE-MASCHINE durch Ziehen des Netzsteckers komplett ausgeschaltet werden. Beim Berühren von stromführenden Teilen besteht Lebensgefahr! WARNUNG! • Instandhaltungsarbeiten dürfen nur von berechtigten und für diese Tätigkeit ausgebildeten Personen ausgeführt werden. -
Seite 49: Störungsanalyse
TE-PN 528018-2 Rev. A 412-94261 11.2. Störungsanalyse Störung Behebung Maschine lässt sich mit dem Netzstecker einstecken Hauptschalter nicht Stecker X1 am Gehäuse einstecken einschalten. übergeordnete Sicherung überprüfen Maschine beginnt nach Stecker X2 am Gehäuse einstecken Betätigen des Starttasters Wird am Eurotherm Regler eine Temperatur nicht zu heizen. -
Seite 50: Wartung
TE-PN 528018-2 Rev. A 412-94261 Wartung GEFAHR! Vor Beginn der Wartungsarbeiten muss die SHUTTLE-MASCHINE durch Ziehen des Netzsteckers komplett ausgeschaltet werden. Beim Berühren von stromführenden Teilen besteht Lebensgefahr! Regelmäßige Reinigung und Wartung der von außen zugänglichen Teile erhält die Betriebsbereitschaft der SHUTTLE-MASCHINE. Benutzen Sie zur Reinigung der Maschine keine fasernden Materialien wie Putzwolle oder ähnliches. -
Seite 51: Außerbetriebnahme, Abbau, Demontage
TE-PN 528018-2 Rev. A 412-94261 Außerbetriebnahme, Abbau, Demontage GEFAHR! Es besteht die Restgefahr des Quetschens von Fingern. Versuchen Sie nie, in das Werkzeug zu greifen, ohne dass die Maschine sicher ausgeschaltet wurde. GEFAHR! Vor Beginn von Wartungs-, Demontage- oder Instandhaltungsarbeiten muss die SHUTTLE-MASCHINE durch Ziehen des Netzsteckers komplett ausgeschaltet werden. -
Seite 52: Lagerung
HINWEIS! Die SHUTTLE-MASCHINE sollte bei Raumtemperatur in der Originalverpackung gelagert werden. Entsorgung Zur Entsorgung ist die SHUTTLE-MASCHINE an die Fa. TE Connectivity zurück zu liefern. Konformitätserklärung Die Konformitätserklärung wurde im Original zusammen mit dem Lieferschein und der Rechnung der Maschine versendet. -
Seite 53: Zubehör
TE-PN 528018-2 Rev. A 412-94261 Zubehör 17.1. Zubehör Grippers Bestellnummer Bestellnummer Bezeichnung TE Connectivity Raychem 629602-000 IR-1891-SI-GRP-165-RD-1MM / Red gripper with 1mm hole 112676-000 IR-1891-SI-GRP-165-CL-2MM / clear gripper with 2mm hole / 2mm slot IR-1891-SI-GRP-165-BK-3MM / black gripper F83221-000 with 3mm hole / 1.5mm slot... -
Seite 54: Zubehör Fixtures
TE-PN 528018-2 Rev. A 412-94261 17.2. Zubehör Fixtures Bestellnummer Bestellnummer Bezeichnung TE Connectivity Raychem 096735-000 IR-1891-QUICK-REL-ESS-6/1 / ESS Cap (6/1) Fixture 148597-000 IR-1891-Quick-Rel-ESS-8/2 / ESS Cap (8/2) Fixture 760221-000 IR-1891-Tool-Fixt-Bas-ESS / Base Unit For Fixtures 761512-000 IR-1891-Tool-Fixt-A6-2.5 / Tooling Fixture... - Seite 55 Tyco Electronics AMP GmbH certified acc. ISO 14001 and ISO/TS 16949:2002 © 2012 Tyco Electronics AMP GmbH, a TE Connectivity Ltd. company. All rights reserved. AMPLIMITE, AMPMODU ... TE Connectivity and TE connectivity (logo) are trademarks. Other products, logos and company names mentioned herein may be trademarks of their respective...
