12.5 Einstellung des Näherungsschalter NS1
1. Stellen Sie sicher, dass der Not-Aus-Schalter auf EIN geschaltet ist.
GEFAHR!
Nach dem Trennen von der elektrischen Energieversorgung (Not-Aus-Schalter) verblei-
ben in den verschiedenen Versorgungssystemen (z.B. Elektrik, Elektronik, Pneumatik)
noch genügend Energiereserven, die bei nicht fachmännischen Eingriffen gefährliche
Folgen hervorrufen können.
Stellen Sie sicher, dass die Maschine drucklos ist.
2. Entfernen Sie die untere Sicherheitsabdeckung und die Sicherheitsabdeckung auf dem
Vorschubzylinder.
3. Fahren Sie den Vorschubzylinder in die Ruheposition.
4. Drehen Sie den Näherungsschalter nach oben, bis die LED aufleuchtet.
5. Ziehen Sie die Sicherungsmutter fest an.
6. Achten Sie darauf, dass Position (3) nicht über den Näherungsschalter schleift.
7. Überprüfen Sie die Funktion und stellen Sie sicher, dass der PLC das Signal erhält.
8. Wenn alle Einstellungen durchgeführt und überprüft worden sind, montieren Sie die
Abdeckungen wieder.

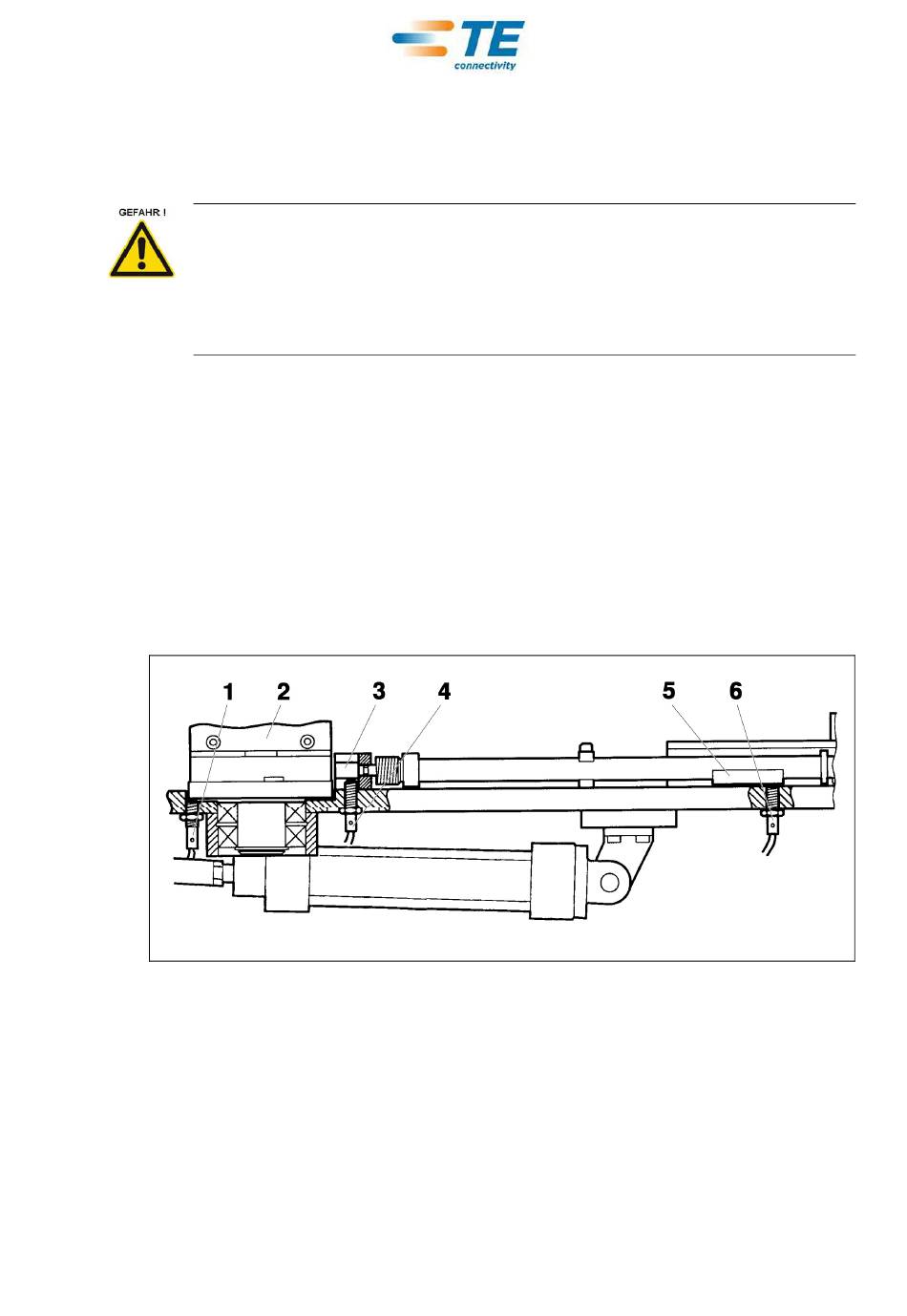

Abb. 26: Näherungsschalter
1 Näherungsschalter NS3
2
3
Rev. A
4 Näherungsschalter NS1
5
6 Näherungsschalter NS2
