1-744015-9
9.10

Einstellung des Vorschubzylinders

GEFAHR!
Nach dem Trennen von der elektrischen Energieversorgung (Not-Aus-Schalter) verblei-
ben in den verschiedenen Versorgungssystemen (z.B. Elektrik, Elektronik, Pneumatik)
noch genügend Energiereserven, die bei nicht fachmännischen Eingriffen gefährliche
Folgen hervorrufen können.
Stellen Sie sicher, dass der Not-Aus-Schalter und die Druckluft abgeschaltet sind.
1. Lösen Sie den Einstellknopf (4).
2. Stellen Sie sicher, dass der Vorschubzylinder in seiner hintersten Stellung (auf der
rechten Seite) ist.
3. Ziehen Sie den Einstellknopf (4) wieder fest.
4. Stellen Sie sicher, dass die Maschine an die Stromversorgung angeschlossen ist.
5. Stellen Sie sicher, dass die externe Druckluftversorgung an der Maschine angeschlossen
ist.
6. Stellen Sie den Einstellschalter (3) in die Position „Einrichtbetrieb".
VORSICHT!
Der Einstellschalter MUSS in der Stellung „Steckverbinderposition einstellen" stehen,
bevor der Not-Aus-Schalter eingeschaltet wird.
7. Schalten Sie die Maschine ein, indem Sie den Not-Aus-Schalter (2) betätigen.

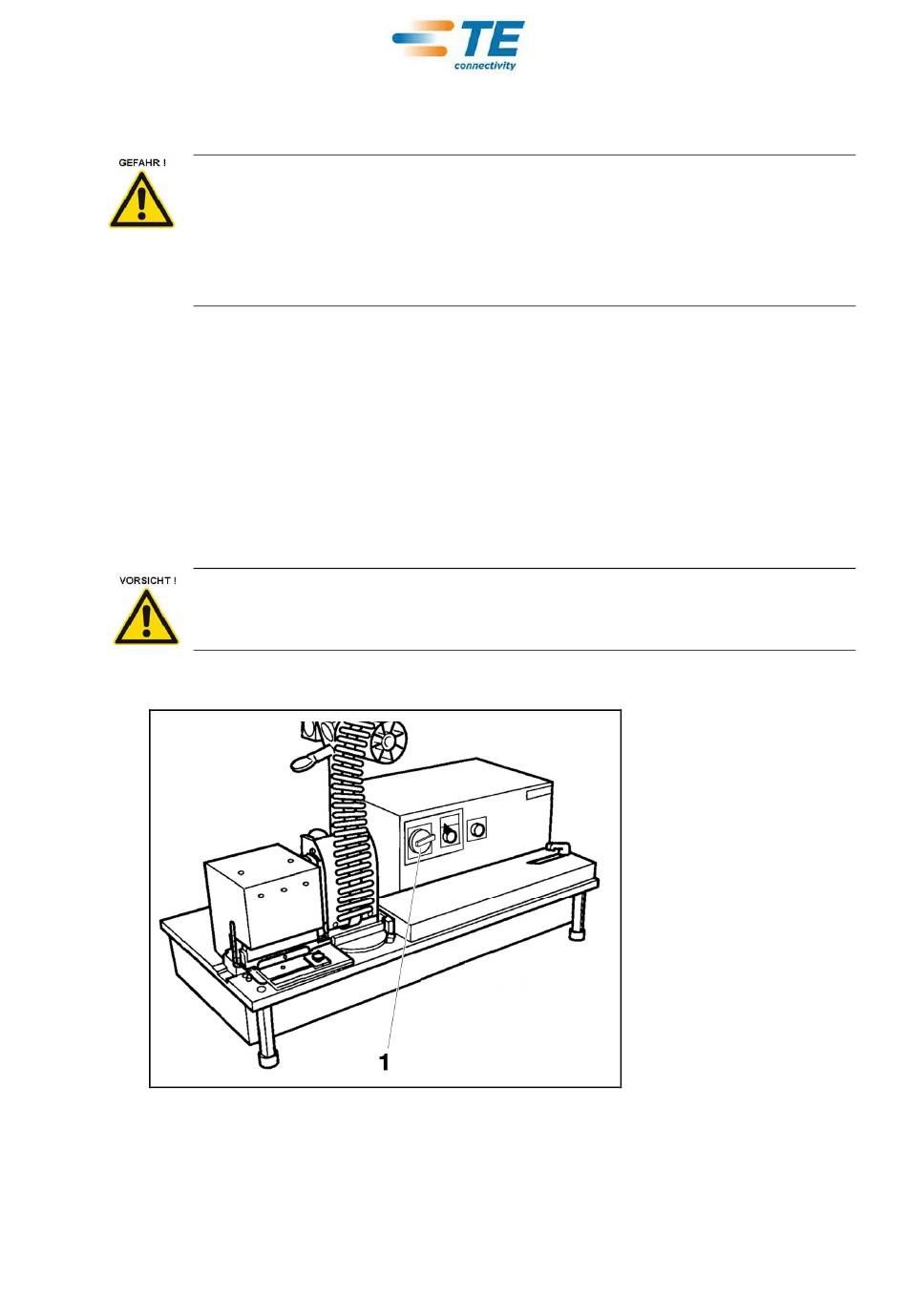

Abb. 22: Einstellung des Vorschubzylinders
Rev. A Page 40 / 140
412-94149 Rev. A
ECOC: EGC0 ; LOC: AI
