TE Connectivity RSTI-68 Serie Montageanleitung
Quicklinks
To view the TE Energy website:
Tyco Electronics Raychem GmbH
ein Unternehmen der TE Connectivity Gruppe
Finsinger Feld 1
85521 Ottobrunn/München
Telefon: 089-6089-0
Telefax: 089-6096-345
TE.com/energy
TE Raychem
Kabelgarnituren
Montageanleitung
EPP-1769-DE-4/16

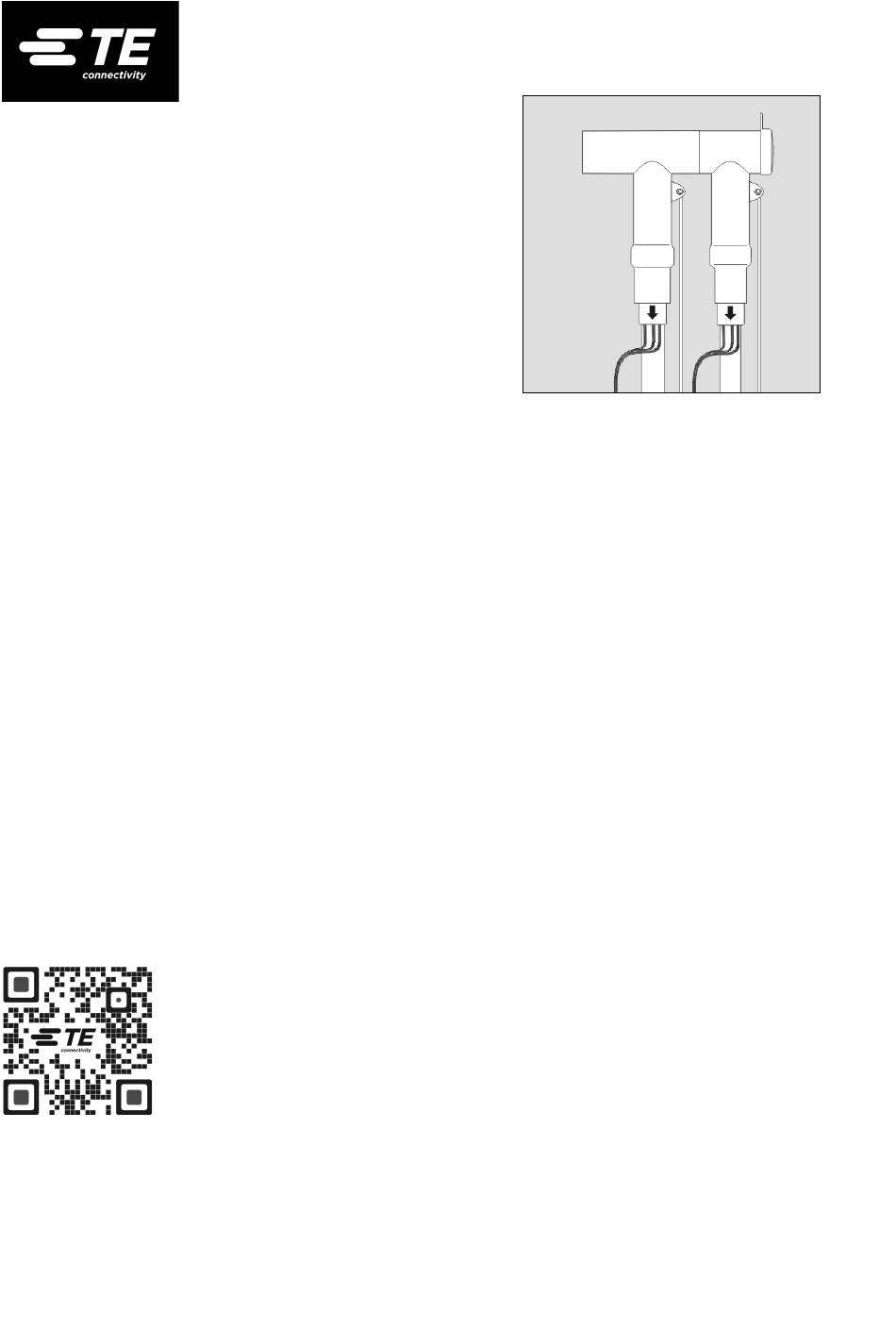

Raychem geschirmter
Schraubkoppelstecker 800 A
passend zur Basis garnitur
RSTI-68xx mit Geräte-
anschlussteil 630/1250 A,
Typ „C" gemäß EN 50181
und geschirmtem
Einleiterkunststoffkabel
bis 36 kV
Typ: RSTI-CC-68xx
Sicherheitshinweis:
Auf die Einhaltung der allge-
meinen Sicherheitsregeln bei
Arbeiten in isolierstoffgekapselten
Mittelspannungsschaltanlagen ist
zu achten.
Die jeweils gültigen Sicher-
heitshinweise erhalten
Sie von Ihrem regionalen
Energieversorgungsunternehmen.
Verwandte Anleitungen für TE Connectivity RSTI-68 Serie
Inhaltszusammenfassung für TE Connectivity RSTI-68 Serie
- Seite 1 Mittelspannungsschaltanlagen ist To view the TE Energy website: zu achten. Die jeweils gültigen Sicher- heitshinweise erhalten Sie von Ihrem regionalen Energieversorgungsunternehmen. Tyco Electronics Raychem GmbH ein Unternehmen der TE Connectivity Gruppe Finsinger Feld 1 85521 Ottobrunn/München Telefon: 089-6089-0 Telefax: 089-6096-345 TE.com/energy...
-
Seite 2: Vor Mon Ta Geb E Ginn
Sämtliche Angaben in dieser Montageanleitung richten sich ausschließlich an ausgebildetes Starkstrom-Montagepersonal und haben den Zweck, die ordnungsgemäße Installationsmethode dieses Produktes zu beschreiben. TE Connectivity hat jedoch keinerlei Einfluss auf die Rahmenbedingungen, welche die Installation des Produktes beeinflussen. Es liegt in der Verantwortlichkeit des Kunden, die Eignung der Installationsmethode für seine Rahmenbedingungen sicherzustellen. - Seite 3 Vorbereitung des Kabels für Geräteanschluss und Koppelstecker Kabel mit Drahtabschirmung Kabelmantel auf einer Länge von Eine Lage graues Dichtband ohne 1 m reinigen und mit einem fettfreien Überlappung bündig mit Mantelkante Kabel ausrichten und mit ausreichend Lösungsmittel entfetten. auf Kabelmantel installieren. Überstand zur Durchführungsmitte anpassen und zuschneiden.
- Seite 4 Tabelle 2 Anwendung der Einlage Kabel- schuh Leiter- schnitt mm² (RM) Aufschiebehilfe (kleine Plastiktüte) über Unteres Ende des Feldsteuerkörpers Leiterende stülpen und mit zwei Lagen (große Öffnung) mit einem ca. 3 cm Isolierband wie dargestellt festlegen. langen Strang Montagepaste (ohne J = Ja Schwammaufsatz) gleichmäßig Außenseite der Aufschiebehilfe und...
- Seite 5 Vorbereitung des bereits montierten Kabelsteckteils Leitfähige Endkappe abziehen und in Verschlussstopfen aus dem einem sauberen Behälter sichern. angeschlossenen Stecker entfernen und in einem sauberen Behälter sichern. Installation des Koppelsteckers Rückwärtiges Ende des angeschlossenen Steckers auf Sauberkeit und gleichmäßigen Fettfilm überprüfen. Notfalls mit Montagepaste nachfetten.
- Seite 6 Unteres Ende des Koppelsteckers Vorderes Ende des Koppelsteckers Koppelstecker auf hintere Öffnung des reinigen und mit einem dünnen Film reinigen und mit einem dünnen Film installierten Steckers ausrichten und Montagepaste versehen (siehe Montagepaste versehen und sofort gleichmäßig, ohne Unterbrechung, Detail a). mit dem nächsten Montageschritt aufschieben.
- Seite 7 a. Leitfähige Endkappe umstülpen Vorinstallierte Erdung des Kabel- Vorinstallierte Erdung des (Innenseite nach außen) und auf anschlussteiles auf festen Sitz über- Koppelsteckers auf festen Sitz Testpunkt im Verschlussstopfen prüfen und freies Ende mit Kabelschuh überprüfen und freies Ende, falls aufschieben. versehen, falls notwendig.
