Aufwickeln Des Trägerpapiers - Te Connectivity Micro Match 20 Originalbetriebsanleitung

1-744015-9
9.7 Aufwickeln des Trägerpapiers
GEFAHR!
Nach dem Trennen von der elektrischen Energieversorgung (Not-Aus-Schalter) verblei-
ben in den verschiedenen Versorgungssystemen (z.B. Elektrik, Elektronik, Pneumatik)
noch genügend Energiereserven, die bei nicht fachmännischen Eingriffen gefährliche
Folgen hervorrufen können.
Stellen Sie sicher, dass der Not-Aus-Schalter und die Druckluft abgeschaltet sind.
1. Ziehen Sie das Papier von dem Band ab.
2. Ziehen Sie die Papierspule (2) von der Spule herunter und wickeln Sie das Papier eng
um die Papierspule.
3. Lassen Sie die Papierspule los und stellen Sie sicher, dass diese die Spule (3) berührt.
4. Stellen Sie sicher, dass der Druck zwischen der Papierspule und der Spule korrekt ist.
5. Vergrößern oder verkleinern Sie gegebenenfalls den Druck mit Hilfe des
Einstellknopfes (1).

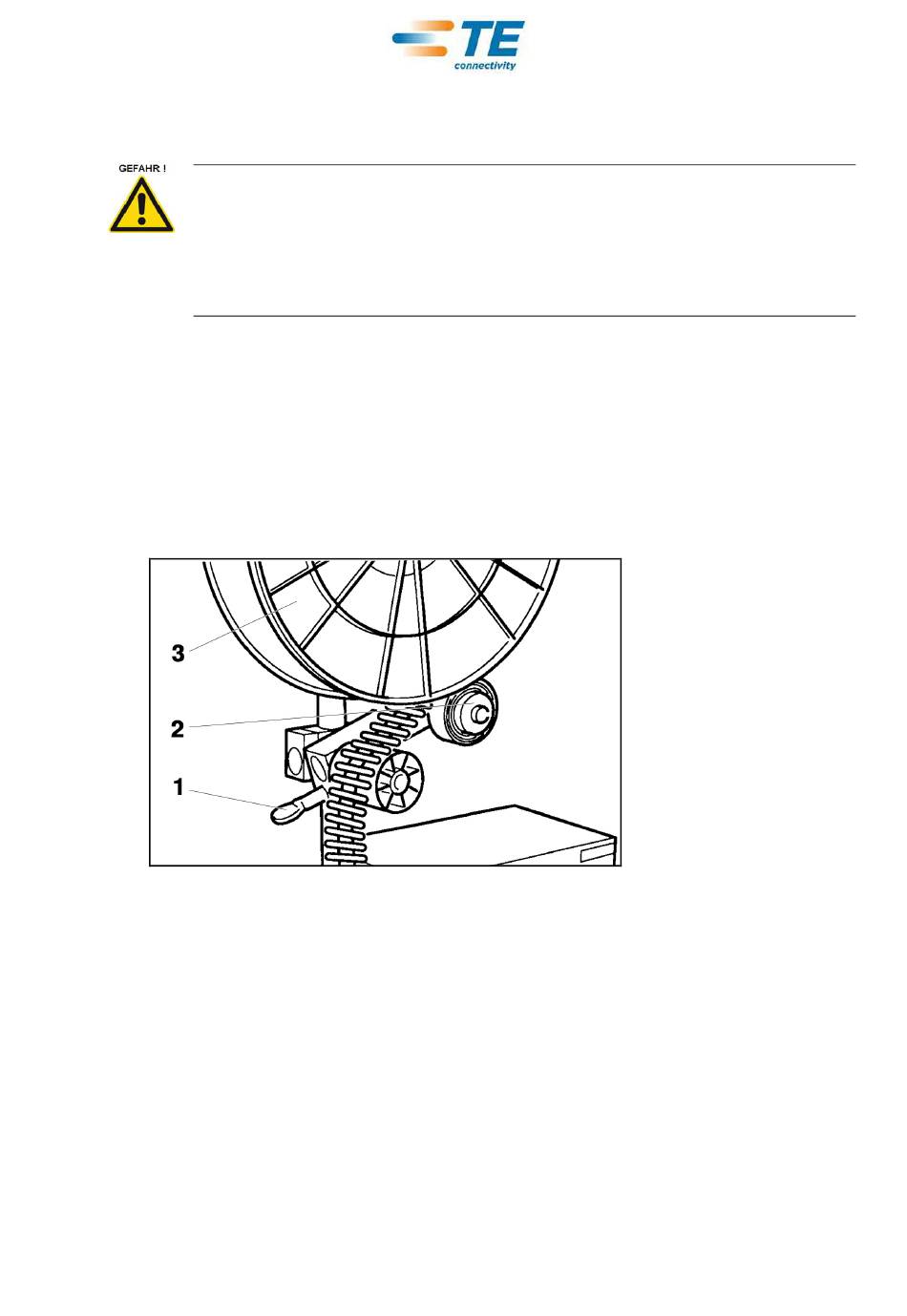

Abb. 19: Aufwickeln des Papiers auf der Papierspule
1 Einstellknopf
2 Papierspule
3 Spule
Rev. A Page 37 / 140
412-94149 Rev. A
ECOC: EGC0 ; LOC: AI
