TE Connectivity M12 X-Code Installationsanleitung

Field installable cable plug
Vorschau ausblenden
1
2
3
4

Werbung

Quicklinks

Diese Anleitung herunterladen
1. Scope / Anwendungsbereich
This manual describes the assembly of M12 X-Code Field Installable Cable Plug (PN: 2327989-1)
Diese Anleitung beschreibt die Montage des M12 X-Code Field Installable Cable Plug (PN: 2327989-1)
2. Technical Data / Technische Daten
Degrees of protection / Schutzart:
Operating temperature / Betriebstemperatur:
Storage temperature / Lagertemperatur:
Wire cross-section / Drahtquerschnitt:
Insulation Diameter / Isolationsdurchmesser:
Cable outer diameter / Kabelaußendurchmesser:

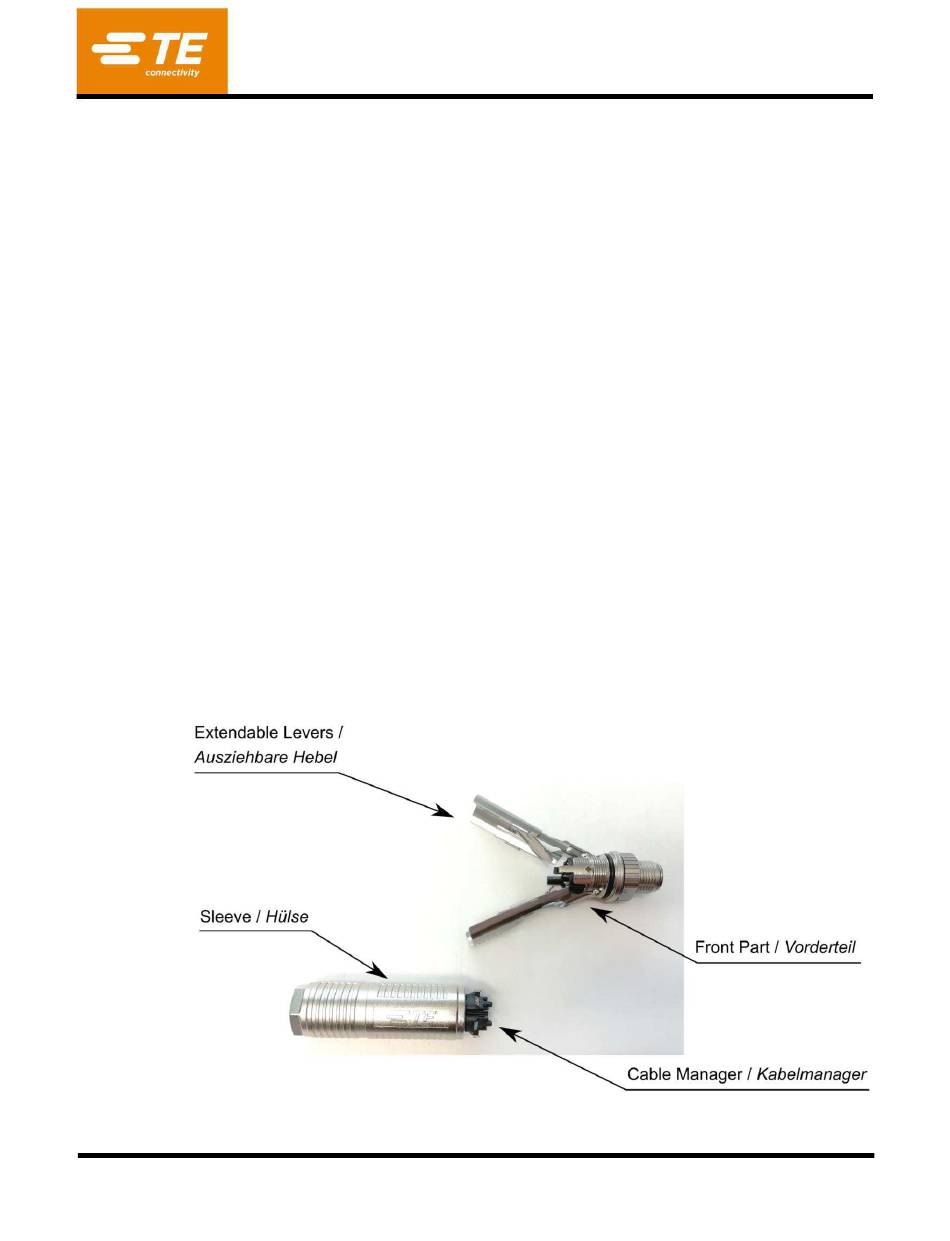

3. Descriptions / Beschreibungen
© 2019 TE Connectivity family of companies
All Rights Reserved
| Indicates Change
*Trademark. TE Connectivity, TE connectivity (logo), and TE (logo) are trademarks. Other logos, product, and/or company names may be trademarks of their respective owners.
Instruction Sheet
Installationsanleitung
M12 X-Code Field Installable Cable Plug
IP 65/67
-40°C ... +85°C
-40°C ... +85°C
AWG 26 (0,14mm²) – AWG 22 (0,34mm²) solid or
stranded wire / Massiv- oder Litzenleiter
Ø 0.9 – 1.5 mm
Ø 6.5 mm – 9.0 mm
408-18019
01 OCTOBER 2019 REV A
1 of 4

Werbung

loading

Verwandte Anleitungen für TE Connectivity M12 X-Code

Inhaltszusammenfassung für TE Connectivity M12 X-Code

  • Seite 1 © 2019 TE Connectivity family of companies 1 of 4 All Rights Reserved | Indicates Change *Trademark. TE Connectivity, TE connectivity (logo), and TE (logo) are trademarks. Other logos, product, and/or company names may be trademarks of their respective owners.
  • Seite 2 408-18019 4. Assembly Procedure / Montageschritte 4.1 Preparation of the Ethernet cable Vorbereiten des Ethernet Kabels  Strip the cable acc. picture. (Recommended stripping tool: TE Part-No.: 1981944-1) Kabel entsprechend Abbildung abisolieren. (Empfohlenes Abisolierwerkzeug: TE Part-Nr.: 1981944-1) ≥ 30mm 4.5mm-5.5mm Avoid shielding braid to bristle and keep it fit smooth Schirmgeflecht möglichst wenig sträuben und glatt anliegen lassen ...
  • Seite 3 408-18019 4.3 Cable Termination / Kabel Anschluss  Assign the wires to the Cable Manager. Die Adern in den Kabelmanager einlegen.  Mate the Cable Manager with the Front Part. The arrows help to position. Den Kabelmanager mit dem Vorderteil fügen. Die Pfeile helfen bei der Ausrichtung. ...
  • Seite 4 Use wrench SW17 for the Front Part and if required SW15 for the Sleeve / Schraubenschlüssel SW17 für das Vorderteil und, falls benötigt, SW15 für die Hülse verwenden 5. M12 X-Code PIN assignements / PIN Zuweisung white-or orange...
