1-744015-9
9.2
Ustawienie szerokości podawania
NIEBEZPIECZEŃSTWO!
Po odłączeniu maszyny od zasilania elektrycznego za pomocą wyłącznika głównego w
róŜnych podzespołach urządzenia mogą pozostawać nadal jeszcze wystarczające ilości
energii do spowodowania powaŜnych obraŜeń.
Upewnić się, Ŝe maszyna jest odłączona od zasilania elektrycznego i pneumatycznego!
1.
Poluzować śruby (2) o jeden obrót i wyjąć element dystansowy (1).
2.
Ustawić element dystansowy w odpowiedniej pozycji dla dostosowania szerokości
podawania.
3.
Przykręcić śruby. Upewnić się, Ŝe siłownik (cylinder) zatrzymujący (3) jest pod kątem
prostym w stosunku do złącza wtykowego.

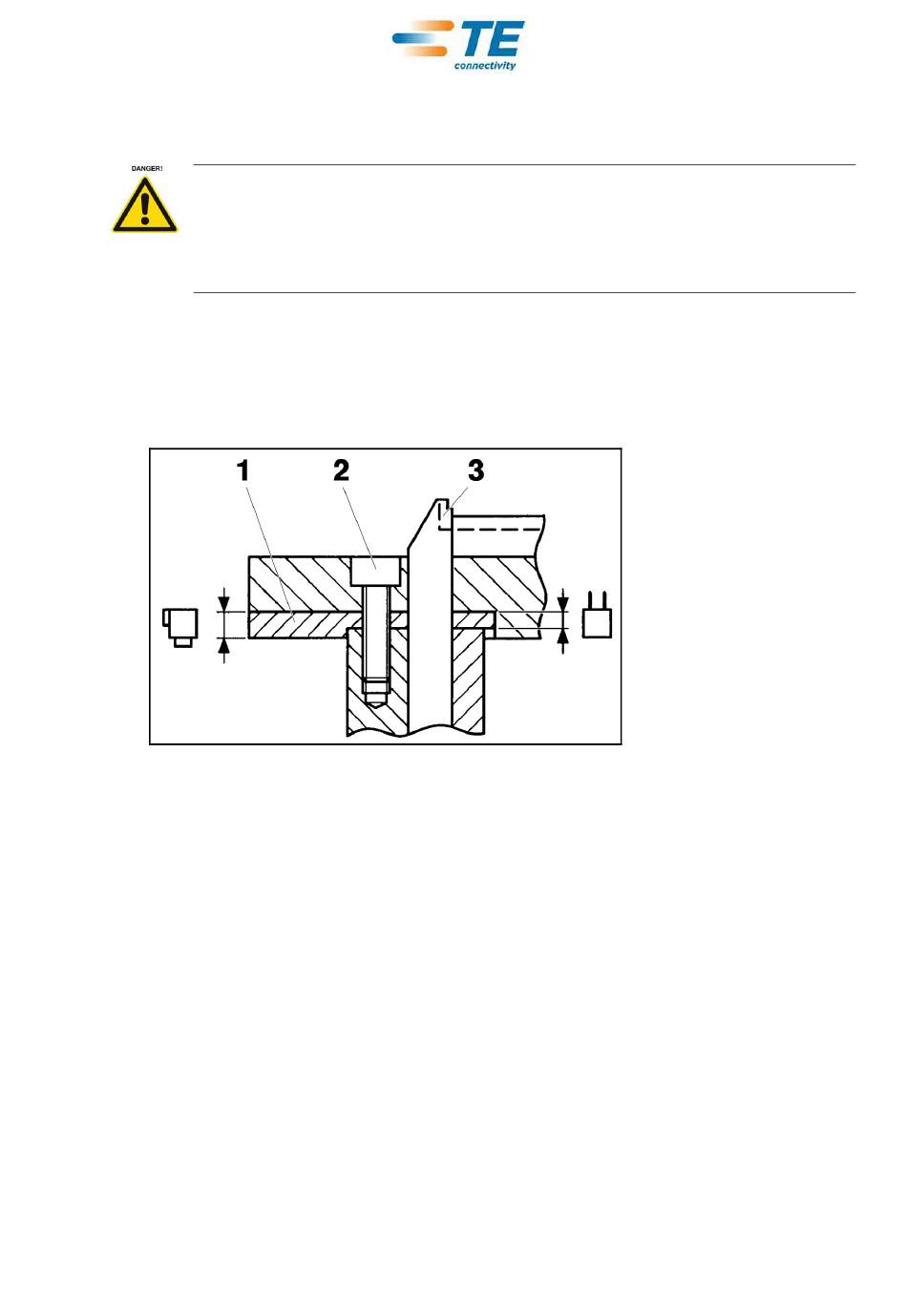

Rys. 14: Ustawienie szerokości podawania
Podkładka dystanso-
1
wa
2
Śruba
3
Siłownik ograniczający
Wer. A
Strona 100 / 140
412-94149 Wer. A
ECOC: EGC0 ; LOC: AI
