12.10 Einstellung der aktiven Klappenposition
(nur LATCH Maschine PN 677412-6)
GEFAHR!
Stellen Sie sicher, dass der Not-Aus-Schalter auf AUS geschaltet ist und die Druckluft
abgeschaltet ist.
1. Stellen Sie den Not-Aus-Schalter auf EIN.
2. Schließen Sie die Druckluft an.
3. Stellen Sie sicher, dass der Polarisationsschalter in der Stellung „Steckverbinder ohne
Polarisationskissen" steht.
4. Lösen Sie die Sicherungsschrauben (1) um eine ½ Umdrehung.
5. Lösen Sie die Sicherungsmutter des Einstellbolzens (3).
6. Stellen Sie die Klappe mit Hilfe der Einstellmutter (2) ein. Durch Drehung im Uhrzeiger
sinn wird die Klappe weiter geschlossen, durch Drehung gegen den Uhrzeigersinn weiter
geöffnet.
7. Ziehen Sie danach den Sicherungsbolzen und die Sicherungsmuttern wieder an.

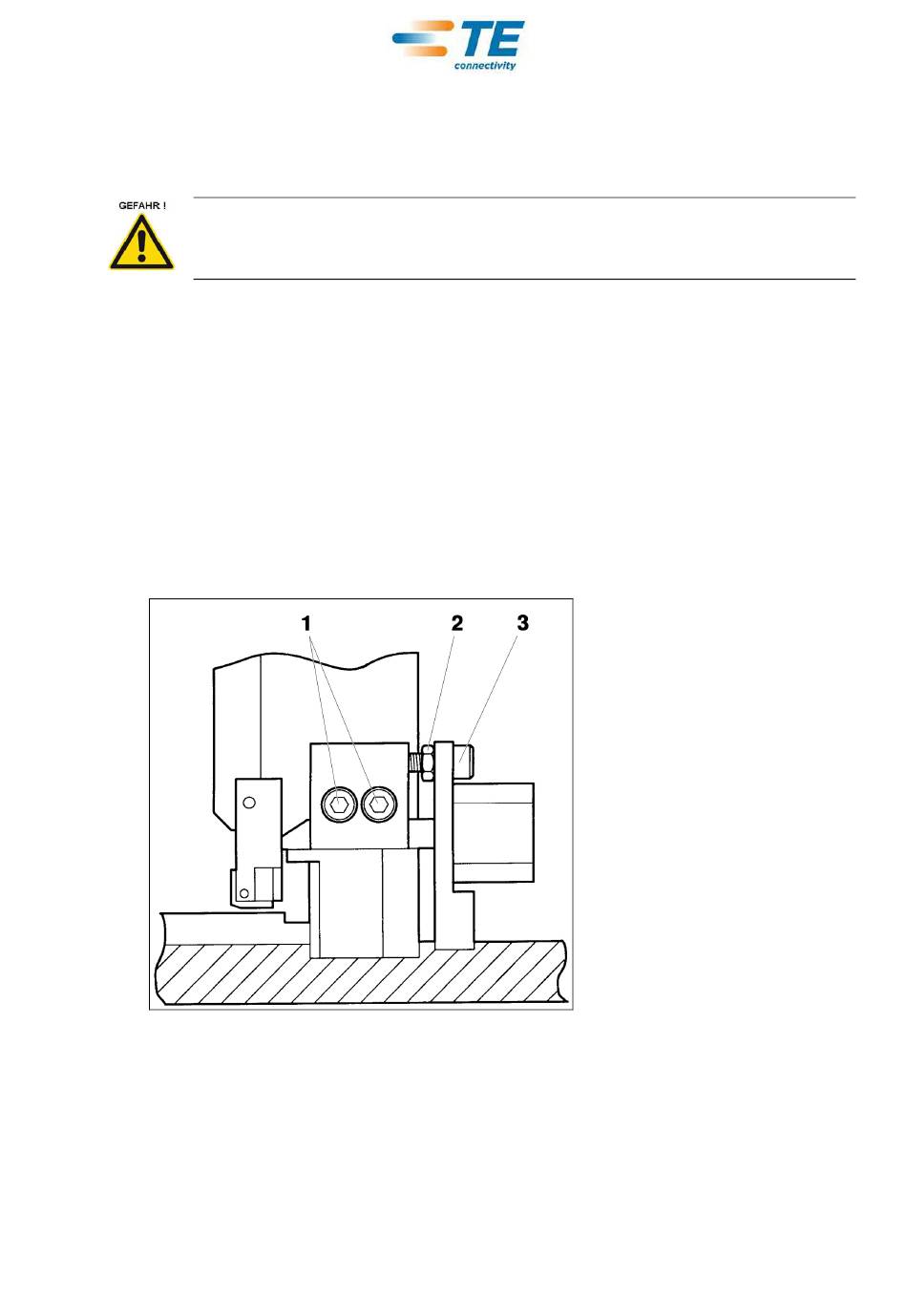

Abb. 28: Einstellung der Stellung der aktiven Klappe
1 Sicherungsschraube
2 Einstellmutter
3 Einstellbolzen
